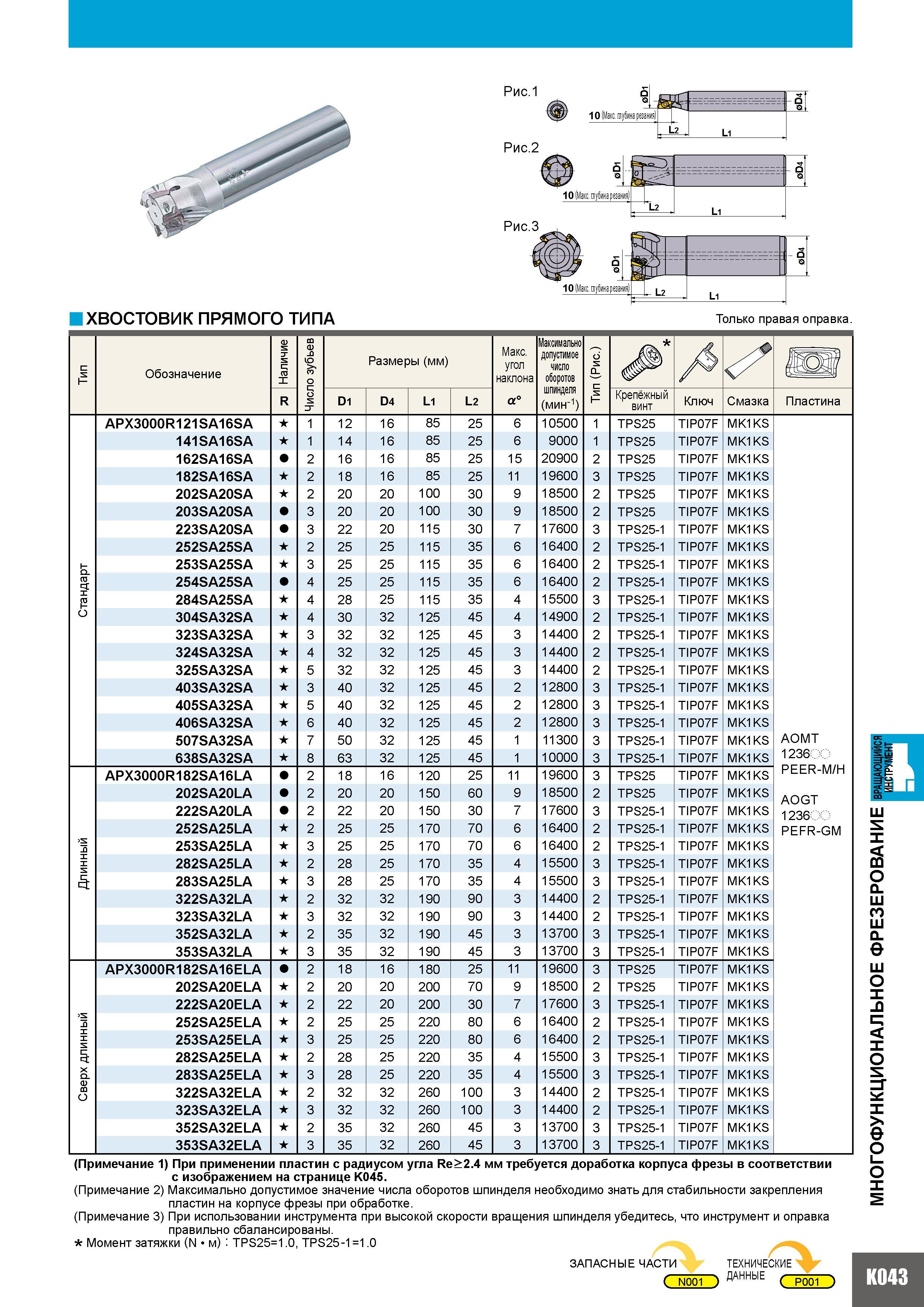

973 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K043

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K043 0973 Lab2u

Обозначение Размеры (мм) Макс. угол наклона Максимально допустимое число оборотов .с и (Р и Т 5 R D1 D4 L1 L2 а шпинделя (мин-1) Крепёжный винт Ключ Смазка APX3000R121SA16SA 1 12 16 85 25 6 10500 1 TPS25 TIP07F MK1KS 141SA16SA 1 14 16 85 25 6 9000 1 TPS25 TIP07F MK1KS 162SA16SA 2 16 16 85 25 15 20900 2 TPS25 TIP07F MK1KS 182SA16SA 2 18 16 85 25 11 19600 3 TPS25 TIP07F MK1KS 202SA20SA 2 20 20 100 30 9 18500 2 TPS25 TIP07F MK1KS 203SA20SA 3 20 20 100 30 9 18500 2 TPS25 TIP07F MK1KS 223SA20SA 3 22 20 115 30 7 17600 3 TPS25-1 TIP07F MK1KS 252SA25SA 2 25 25 115 35 6 16400 2 TPS25-1 TIP07F MK1KS р а ат С 253SA25SA 3 25 25 115 35 6 16400 2 TPS25-1 TIP07F MK1KS 254SA25SA 4 25 25 115 35 6 16400 2 TPS25-1 TIP07F MK1KS 284SA25SA 4 28 25 115 35 4 15500 3 TPS25-1 TIP07F MK1KS 304SA32SA 4 30 32 125 45 4 14900 2 TPS25-1 TIP07F MK1KS 323SA32SA 3 32 32 125 45 3 14400 2 TPS25-1 TIP07F MK1KS 324SA32SA 4 32 32 125 45 3 14400 2 TPS25-1 TIP07F MK1KS 325SA32SA 5 32 32 125 45 3 14400 2 TPS25-1 TIP07F MK1KS 403SA32SA 3 40 32 125 45 2 12800 3 TPS25-1 TIP07F MK1KS 405SA32SA 5 40 32 125 45 2 12800 3 TPS25-1 TIP07F MK1KS 406SA32SA 6 40 32 125 45 2 12800 3 TPS25-1 TIP07F MK1KS 507SA32SA 7 50 32 125 45 1 11300 3 TPS25-1 TIP07F MK1KS 638SA32SA 8 63 32 125 45 1 10000 3 TPS25-1 TIP07F MK1KS APX3000R182SA16LA 2 18 16 120 25 11 19600 3 TPS25 TIP07F MK1KS 202SA20LA 2 20 20 150 60 9 18500 2 TPS25 TIP07F MK1KS 222SA20LA 2 22 20 150 30 7 17600 3 TPS25-1 TIP07F MK1KS 252SA25LA 2 25 25 170 70 6 16400 2 TPS25-1 TIP07F MK1KS и Дл 253SA25LA 3 25 25 170 70 6 16400 2 TPS25-1 TIP07F MK1KS 282SA25LA 2 28 25 170 35 4 15500 3 TPS25-1 TIP07F MK1KS 283SA25LA 3 28 25 170 35 4 15500 3 TPS25-1 TIP07F MK1KS 322SA32LA 2 32 32 190 90 3 14400 2 TPS25-1 TIP07F MK1KS 323SA32LA 3 32 32 190 90 3 14400 2 TPS25-1 TIP07F MK1KS 352SA32LA 2 35 32 190 45 3 13700 3 TPS25-1 TIP07F MK1KS 353SA32LA 3 35 32 190 45 3 13700 3 TPS25-1 TIP07F MK1KS APX3000R182SA16ELA 2 18 16 180 25 11 19600 3 TPS25 TIP07F MK1KS 202SA20ELA 2 20 20 200 70 9 18500 2 TPS25 TIP07F MK1KS 222SA20ELA 2 22 20 200 30 7 17600 3 TPS25-1 TIP07F MK1KS и х р е в С 252SA25ELA 2 25 25 220 80 6 16400 2 TPS25-1 TIP07F MK1KS 253SA25ELA 3 25 25 220 80 6 16400 2 TPS25-1 TIP07F MK1KS 282SA25ELA 2 28 25 220 35 4 15500 3 TPS25-1 TIP07F MK1KS 283SA25ELA 3 28 25 220 35 4 15500 3 TPS25-1 TIP07F MK1KS 322SA32ELA 2 32 32 260 100 3 14400 2 TPS25-1 TIP07F MK1KS 323SA32ELA 3 32 32 260 100 3 14400 2 TPS25-1 TIP07F MK1KS 352SA32ELA 2 35 32 260 45 3 13700 3 TPS25-1 TIP07F MK1KS 353SA32ELA 3 35 32 260 45 3 13700 3 TPS25-1 TIP07F MK1KS Пластина AOMT 123600 PEER-M H AOGT 123600 PEFR-GM (Примечание 1) При применении пластин с радиусом угла Re 2.4 мм требуется доработка корпуса фрезы в соответствии с изображением на странице K045. (Примечание 2) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь что инструмент и оправка правильно сбалансированы. Момент затяжки (N/м) TPS251.0 TPS25-11.0 ЗАПАСНЫЕ ЧАСТИ ( N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ
