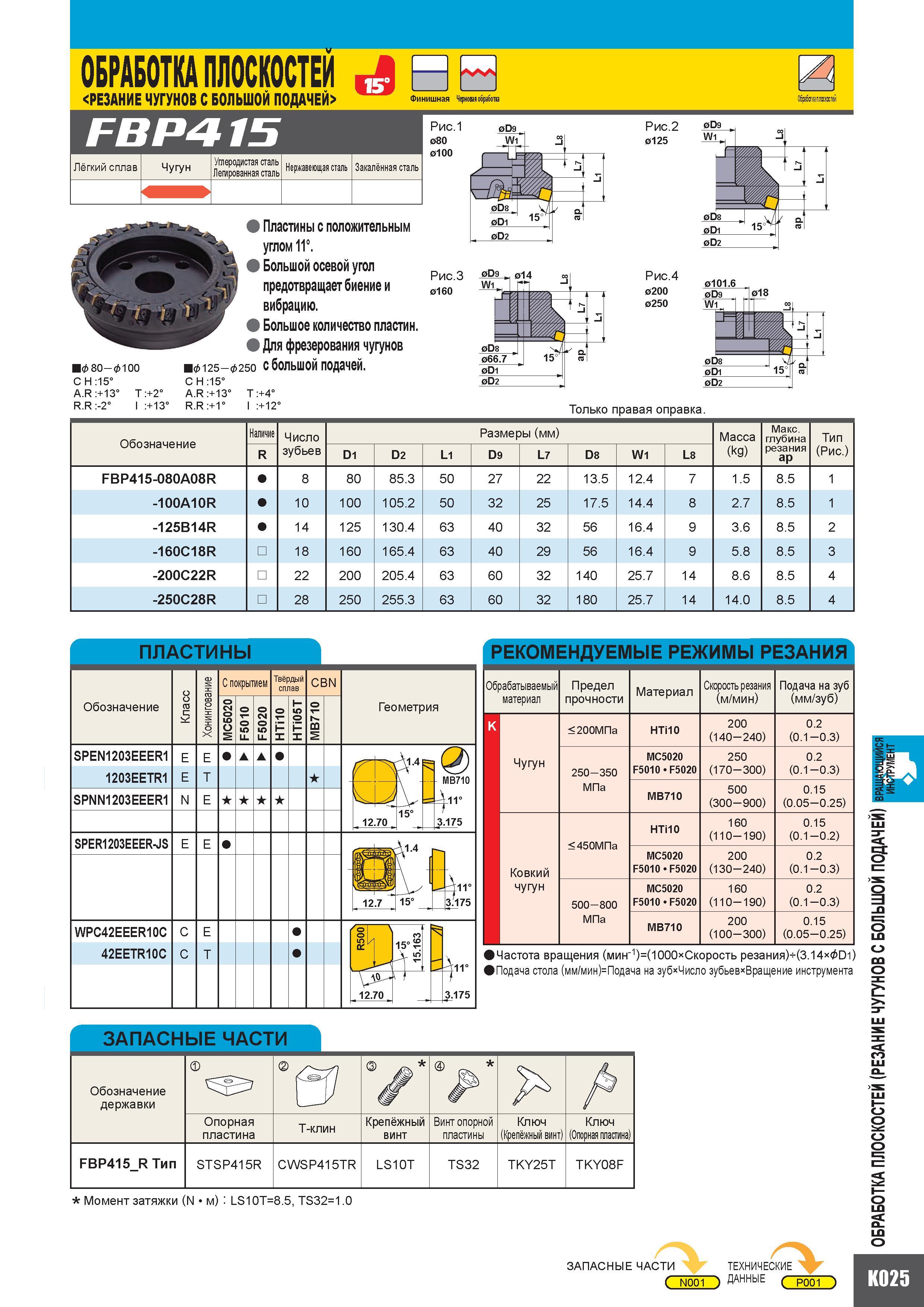

ОБРАБОТКА ПЛОСКОСТЕЙ РЕЗАНИЕ ЧУГУНОВ С БОЛЬШОЙ ПОДАЧЕИ Финишная Черновая обработка Обработка плоскостей FBP415 гкий сплв Чугун W Нержавеющая сталь Закалённая сталь 80- 100 C H 15 A.R +13 T +2 R.R -2 +13 Пластины с положительным углом 11. Большой осевой угол предотвращает биение и вибрацию. Большое количество пластин. Для фрезерования чугунов 125 - 250 с большой подачей. C H 15 A.R +13 T +4 R.R +1 +12 Только правая оправка. Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания ap Тип (Рис.) R D1 D2 L1 D9 L7 D8 W1 L8 FBP415-080A08R 8 80 85.3 50 27 22 13.5 12.4 7 1.5 8.5 1 -100A10R 10 100 105.2 50 32 25 17.5 14.4 8 2.7 8.5 1 -125B14R 14 125 130.4 63 40 32 56 16.4 9 3.6 8.5 2 -160C18R 18 160 165.4 63 40 29 56 16.4 9 5.8 8.5 3 -200C22R 22 200 205.4 63 60 32 140 25.7 14 8.6 8.5 4 -250C28R 28 250 255.3 63 60 32 180 25.7 14 14.0 8.5 4 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Предел прочности Материал Скорость резания (м/мин) Подача на зуб (мм зуб) 200МПа HTi10 200 (140- 240) 0.2 (0.1 -0.3) Чугун 250-350 MC5020 F5010 F5020 250 (170- 300) 0.2 (0.1 -0.3) МПа MB710 500 (300- 900) 0.15 (0.05-0.25) 450МПа HTi10 160 (110 -190) 0.15 (0.1 - 0.2) Ковкий MC5020 F5010 F5020 200 (130- 240) 0.2 (0.1 -0.3) чугун 500-800 MC5020 F5010 F5020 160 (110 -190) 0.2 (0.1 -0.3) МПа MB710 200 (100-300) 0.15 (0.05-0.25) Частота вращения (мин-1)(1000 Скорость резанияМ3.14 &01) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента ЗАПАСНЫЕ ЧАСТИ L Обозначение державки X А Опорная пластина Т-клин Крепёжный винт Винт опорной пластины Ключ (Крепёжный винт) Ключ (Опорная пластина) STSP415R CWSP415TR LS10T TS32 TKY25T TKY08F FBP415 R Тип Момент затяжки (N/м) LS10T8.5 TS321.0 ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ С N001 ) ДАННЫЕ Q ОБРАБОТКА ПЛОСКОСТЕЙ (РЕЗАНИЕ ЧУГУНОВ С БОЛЬШОЙ ПОДАЧЕЙ) вращающийся K025
