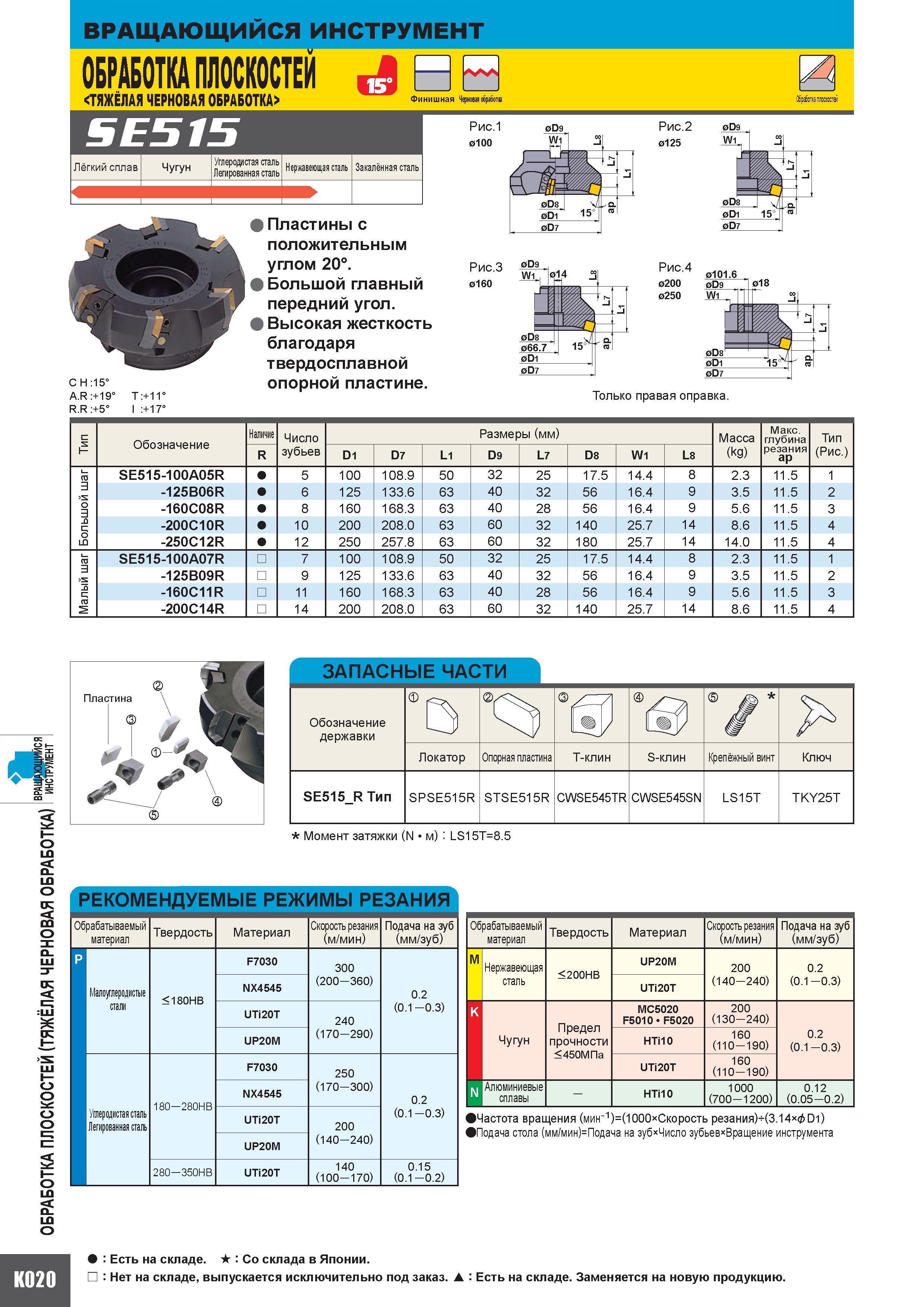

ОБРАБОТКА ПЛОСКОСТЕЙ (ТЯЖЁЛАЯ ЧЕРНОВАЯ ОБРАБОТКА) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ОБРАБОТКА ПЛОСКОСТЕЙ ТЯЖЁЛАЯ ЧЕРНОВАЯ ОБРАБОТКА В0 Финишная Черновая обработка SE515 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь Рис.1 0100 0D9 C H 15 A.R +19 R.R +5 11 17 Пластины с положительным углом 20. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. Рис.2 0125 Рис.4 0200 0250 Только правая оправка. s Т Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания ap Тип (Рис.) R D1 D7 L1 D9 L7 D8 W1 L8 Большой шаг SE515-100A05R 5 100 108.9 50 32 25 17.5 14.4 8 2.3 11.5 1 -125B06R 6 125 133.6 63 40 32 56 16.4 9 3.5 11.5 2 -160C08R 8 160 168.3 63 40 28 56 16.4 9 5.6 11.5 3 -200C10R 10 200 208.0 63 60 32 140 25.7 14 8.6 11.5 4 -250C12R 12 250 257.8 63 60 32 180 25.7 14 14.0 11.5 4 Малый шаг SE515-100A07R 7 100 108.9 50 32 25 17.5 14.4 8 2.3 11.5 1 -125B09R 9 125 133.6 63 40 32 56 16.4 9 3.5 11.5 2 -160C11R 11 160 168.3 63 40 28 56 16.4 9 5.6 11.5 3 -200C14R 14 200 208.0 63 60 32 140 25.7 14 8.6 11.5 4 РЕКОМ1 Е d hi МЫЕ РЕЖ Е М .ЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) P F7030 300 Малоуглеродистые 180HB NX4545 (200-360) 0.2 стали UTi20T 240 (0.1 - 0.3) UP20M (170-290) F7030 250 180 - 280HB NX4545 (170-300) 0.2 Углеродистая сталь Легированная сталь UTi20T 200 (0.1 - 0.3) UP20M (140-240) 280 - 350HB UTi20T 140 (100-170) 0.15 (0.1 - 0.2) Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) M Нержавеющая 200HB UP20M 200 0.2 сталь UTi20T (140-240) (0.1 - 0.3) K Предел прочности 450МПа MC5020 F5010 F5020 200 (130-240) Чугун HTi10 160 (110 -190) 0.2 (0.1 - 0.3) UTi20T 160 (110 -190) N Алюминиевые сплавы - HTi10 1000 (700-1200) 0.12 (0.05 - 0.2) Частота вращения (мин1)(1000хСкорость резанияМ3.14 D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию.
