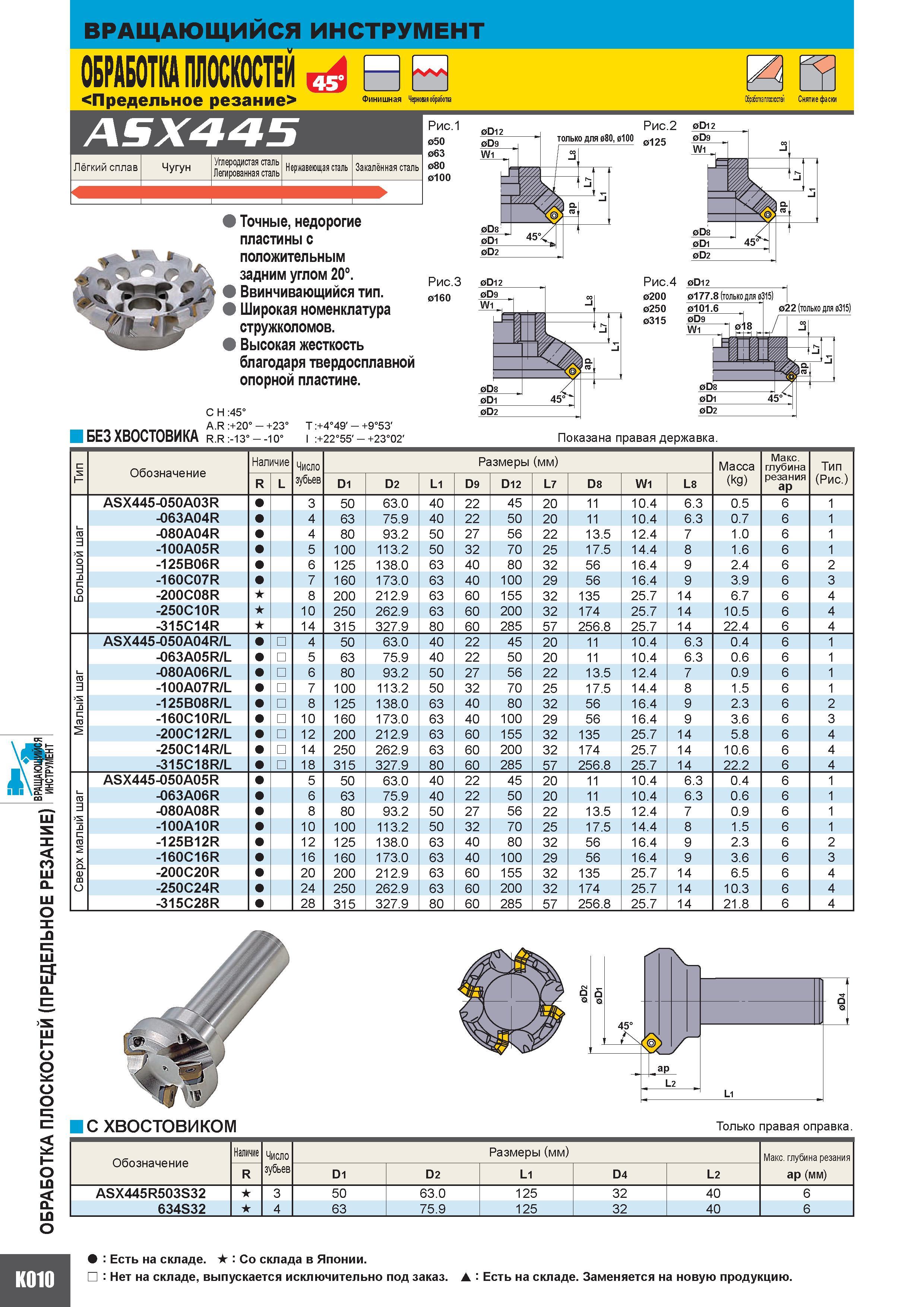

ОБРАБОТКА ПЛОСКОСТЕЙ (ПРЕДЕЛЬНОЕ РЕЗАНИЕ) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ОБРАБОТКА ПЛОСКОСТЕЙ Предельное резание Финишная Черновая обработка ASX445 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь Рис.1 050 063 080 0100 Точные недорогие пластины с положительным задним углом 20. Ввинчивающийся тип. Широкая номенклатура стружколомов. Высокая жесткость благодаря твердосплавной опорной пластине. БЕЗ ХВОСТОВИКА C H 45 A.R +20 - +23 R.R -13 10 T +449' - +953' +2255' - +2302' Обработка плосюстей Снятие фаски 0D12 только для 080 0100 Рис.3 0160 Рис.2 0125 0D12 Рис.4 0200 0250 0315 022 (только для 0315) 0D2 Показана правая державка. и Т Обозначение Наличие Число Размеры (мм) Масса Макс. глубина Тип R L зубьев D1 D2 L1 D9 D12 L7 D8 W1 L8 (kg) резания ap (Рис.) ASX445-050A03R 3 50 63.0 40 22 45 20 11 10.4 6.3 0.5 6 1 -063A04R 4 63 75.9 40 22 50 20 11 10.4 6.3 0.7 6 1 Большой шаг -080A04R 4 80 93.2 50 27 56 22 13.5 12.4 7 1.0 6 1 -100A05R 5 100 113.2 50 32 70 25 17.5 14.4 8 1.6 6 1 -125B06R 6 125 138.0 63 40 80 32 56 16.4 9 2.4 6 2 -160C07R 7 160 173.0 63 40 100 29 56 16.4 9 3.9 6 3 -200C08R 8 200 212.9 63 60 155 32 135 25.7 14 6.7 6 4 -250C10R 10 250 262.9 63 60 200 32 174 25.7 14 10.5 6 4 -315C14R 14 315 327.9 80 60 285 57 256.8 25.7 14 22.4 6 4 ASX445-050A04R L 4 50 63.0 40 22 45 20 11 10.4 6.3 0.4 6 1 -063A05R L 5 63 75.9 40 22 50 20 11 10.4 6.3 0.6 6 1 Малый шаг -080A06R L 6 80 93.2 50 27 56 22 13.5 12.4 7 0.9 6 1 -100A07R L 7 100 113.2 50 32 70 25 17.5 14.4 8 1.5 6 1 -125B08R L 8 125 138.0 63 40 80 32 56 16.4 9 2.3 6 2 -160C10R L 10 160 173.0 63 40 100 29 56 16.4 9 3.6 6 3 -200C12R L 12 200 212.9 63 60 155 32 135 25.7 14 5.8 6 4 -250C14R L 14 250 262.9 63 60 200 32 174 25.7 14 10.6 6 4 -315C18R L 18 315 327.9 80 60 285 57 256.8 25.7 14 22.2 6 4 ASX445-050A05R 5 50 63.0 40 22 45 20 11 10.4 6.3 0.4 6 1 Сверх малый шаг -063A06R 6 63 75.9 40 22 50 20 11 10.4 6.3 0.6 6 1 -080A08R 8 80 93.2 50 27 56 22 13.5 12.4 7 0.9 6 1 -100A10R 10 100 113.2 50 32 70 25 17.5 14.4 8 1.5 6 1 -125B12R 12 125 138.0 63 40 80 32 56 16.4 9 2.3 6 2 -160C16R 16 160 173.0 63 40 100 29 56 16.4 9 3.6 6 3 -200C20R 20 200 212.9 63 60 155 32 135 25.7 14 6.5 6 4 -250C24R 24 250 262.9 63 60 200 32 174 25.7 14 10.3 6 4 -315C28R 28 315 327.9 80 60 285 57 256.8 25.7 14 21.8 6 4 с хвостовиком Только правая оправка. Обозначение Наличие Число Размеры (мм) Максимальная глубина резания R зубьев D1 D2 L1 D4 L2 ap (мм) ASX445R503S32 3 50 63.0 125 32 40 6 634S32 4 63 75.9 125 32 40 6 010 Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию.
