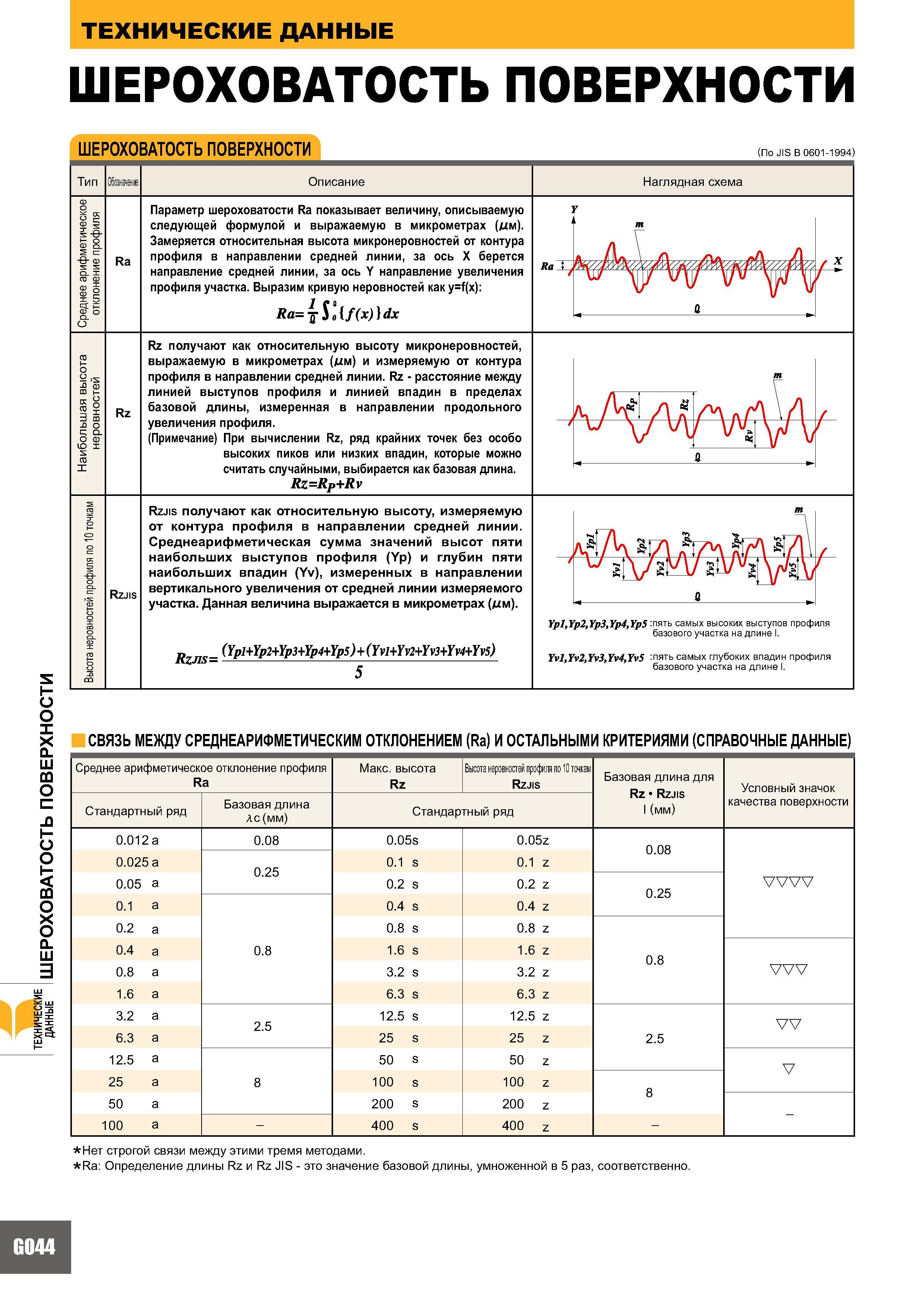

1054 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.G044

Каталог MITSUBISHI 2007 Режущий инструмент Стр. G044 1054 Lab2u

ДАННЫЕ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ТЕХНИЧЕСКИЕ ДАННЫЕ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (По JIS B 0601-1994) Тип Обозначение Описание Наглядная схема Ra Параметр шероховатости Ra показывает величину, описываемую следующей формулой и выражаемую в микрометрах (мм). Замеряется относительная высота микронеровностей от контура профиля в направлении средней линии, за ось Х берется направление средней линии, за ось Y направление увеличения профиля участка. Выразим кривую неровностей как y=f(x): Ra=lr f(x) dx Rz Rz получают как относительную высоту микронеровностей, выражаемую в микрометрах (мм) и измеряемую от контура профиля в направлении средней линии. Rz - расстояние между линией выступов профиля и линией впадин в пределах базовой длины, измеренная в направлении продольного увеличения профиля. (Примечание) При вычислении Rz, ряд крайних точек без особо высоких пиков или низких впадин, которые можно считать случайными, выбирается как базовая длина. Rz=Rp+Rv Rzjis Rzjis получают как относительную высоту, измеряемую от контура профиля в направлении средней линии. Среднеарифметическая сумма значений высот пяти наибольших выступов профиля (Yp) и глубин пяти наибольших впадин (Yv), измеренных в направлении вертикального увеличения от средней линии измеряемого участка. Данная величина выражается в микрометрах (мм). RzJis (Ypl+Yp2+Yp3+Yp4+Yp5)+(Yvl+Yv2+Yv3+Yv4+Yv5) 5 Yvl,Yv2,Yv3fYv4,Yv5 :пять самых глубоких впадин профиля базового участка на длине l. СВЯЗЬ МЕЖДУ СРЕДНЕАРИФМЕТИЧЕСКИМ ОТКЛОНЕНИЕМ (Ra) И ОСТАЛЬНЫМИ КРИТЕРИЯМИ (СПРАВОЧНЫЕ ДАННЫЕ) Среднее арифметическое отклонение профиля Ra Макс. высота Rz Высота неровностей профиля по 10 точкам Rzjis Базовая длина для Rz Rzjis I (мм) Условный значок Стандартный ряд Базовая длина c (мм) Стандартный ряд качества поверхности 0.012 a 0.08 0.05s 0.05z 0.08 0.025 a 0.25 0.1 s 0.1 z 0.05 a 0.2 s .2 0. z 0.25 ww 0.1 a 0.4 s .4 0 z 0.2 a 0.8 s .8 0. z 0.4 a 0.8 1.6 s 1.6 z 0.8 0.8 a 3.2 s .2 3. z wv 1.6 a 6.3 s .3 6. z 3.2 a 2.5 12.5 s 12.5 z w 6.3 a 25 s 25 z 2.5 12.5 a 5 О s 50 z v 25 a 8 100 s 100 z 8 50 a 200 s 200 z 100 a - 400 s 400 z - Нет строгой связи между этими тремя методами. Ra: Определение длины Rz и Rz JIS - это значение базовой длины, умноженной в 5 раз, соответственно.
