1041 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.G031

Каталог MITSUBISHI 2007 Режущий инструмент Стр. G031 1041 Lab2u

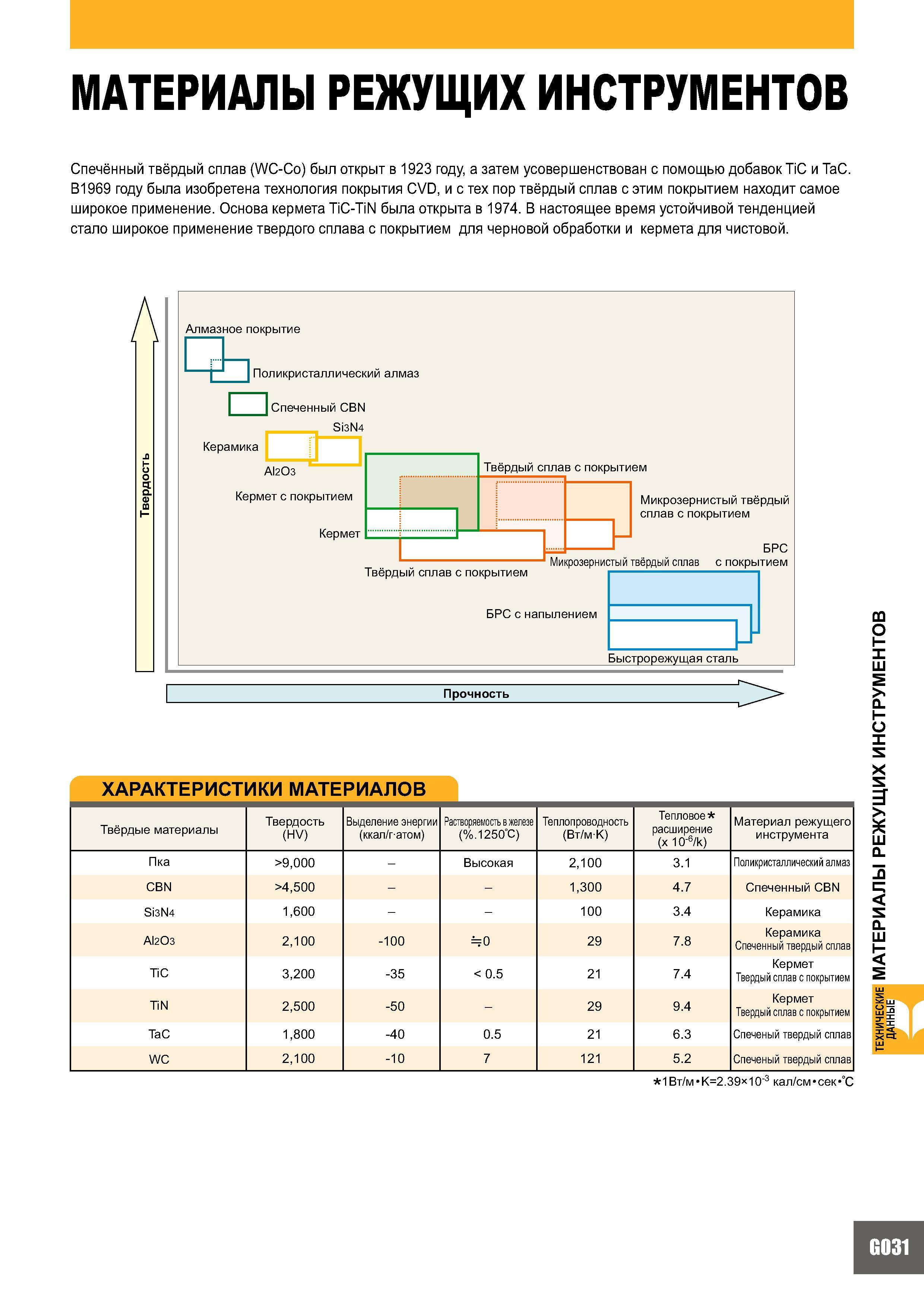

МАТЕРИАЛЫ РЕЖУЩИХ ИНСТРУМЕНТОВ Спечённый твёрдый сплав (WC-Co) был открыт в 1923 году, а затем усовершенствован с помощью добавок TiC и TaC. В1969 году была изобретена технология покрытия CVD, и с тех пор твёрдый сплав с этим покрытием находит самое широкое применение. Основа кермета TiC-TiN была открыта в 1974. В настоящее время устойчивой тенденцией стало широкое применение твердого сплава с покрытием для черновой обработки и кермета для чистовой. Алмазное покрытие О Поликристаллический алмаз Керамика Спеченный CBN Si3N4 Al2O3 Кермет с покрытием Кермет Твёрдый сплав с покрытием Твёрдый сплав с покрытием Микрозернистый твёрдый сплав с покрытием БРС Микрозернистый твёрдый сплав с покрытием БРС с напылением Быстрорежущая сталь Прочность Т С И Р Е КТ РА ХА ИКИ МАТЕ РИАЛОВ Твёрдые материалы Твердость (HV) Выделение энергии (ккал/гатом) Растворяемость в железе (%.1250С) Теплопроводность (Вт/мК) Тепловое расширение (x 10-6/k) Материал режущего инструмента Пка >9,000 - Высокая 2,100 3.1 Поликристаллический алмаз CBN >4,500 1,300 4.7 Спеченный CBN Si3N4 1,600 100 3.4 Керамика Al2O3 2,100 -100 =0 29 7.8 Керамика Спеченный твердый сплав TiC 3,200 -35 < 0.5 21 7.4 Кермет Твердый сплав с покрытием TiN 2,500 -50 - 29 9.4 Кермет Твердый сплав с покрытием TaC 1,800 -40 0.5 21 6.3 Спеченый твердый сплав WC 2,100 -10 7 121 5.2 Спеченый твердый сплав 1Вт/м К=2.39 10-3 кал/см сек С технические МАТЕРИАЛЫ РЕЖУЩИХ ИНСТРУМЕНТОВ ДАННЫЕ
