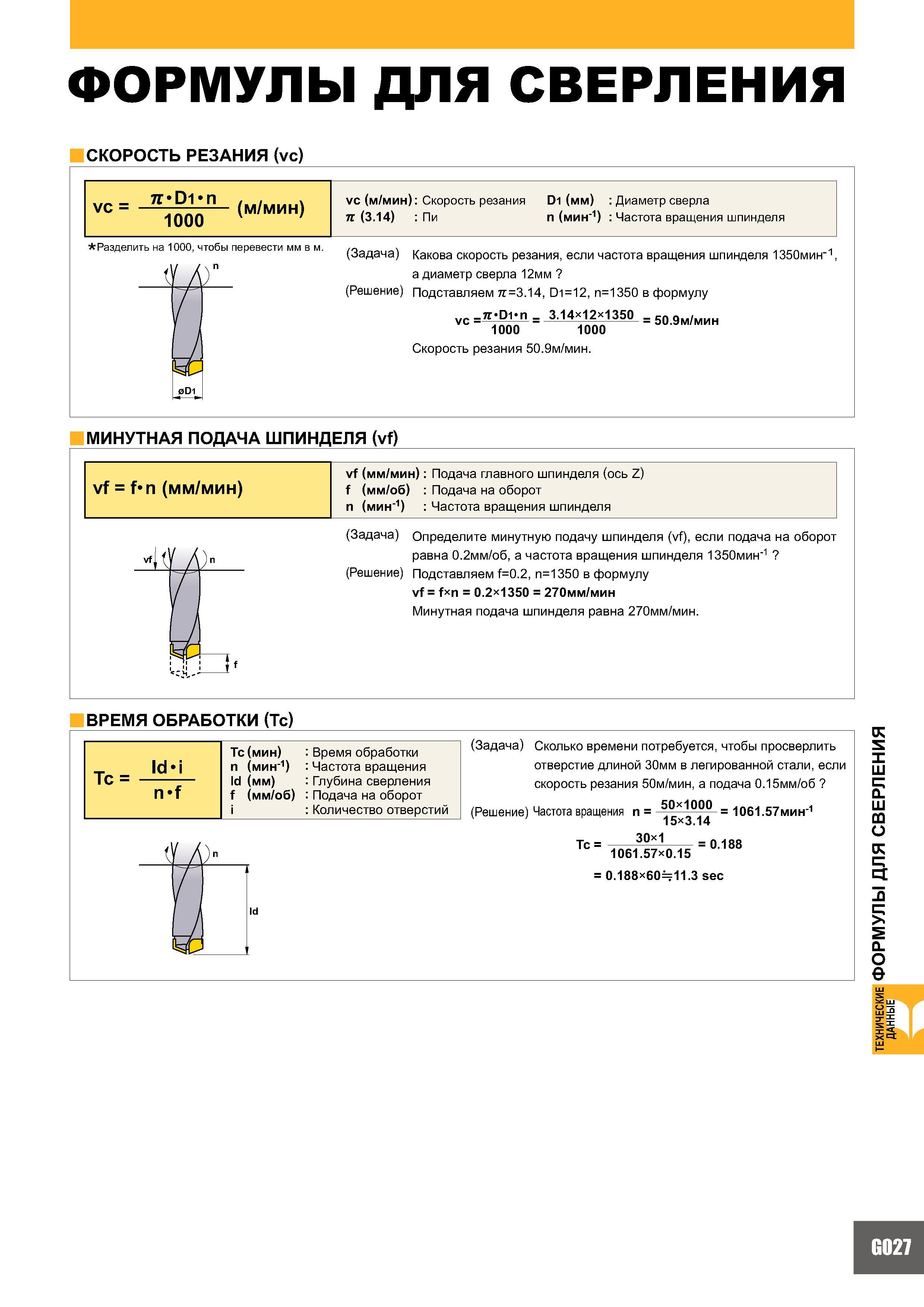

ФОРМУЛЫ ДЛЯ СВЕРЛЕНИЯ СКОРОСТЬ РЕЗАНИЯ (vc) vc = гс D n (м/мин) 1000 vc (м/мин) Скорость резания D1 (мм) Диаметр сверла ) (3.14) Пи n (мин-1) Частота вращения шпинделя Разделить на 1 н 000, 0D1 тобы перевести мм в м. „ „о 1 (Задача) Какова скорость резания, если частота вращения шпинделя 1350мин-1, ) а диаметр сверла 12мм (Решение) Подставляем ) =3.14, D1 = 12, n=1350 в формулу vc = n = 3 1 4 ll 1 350 = 50.9м/мин 1000 1000 Скорость резания 50.9м/мин. МИНУТНАЯ ПОДАЧА ШПИНДЕЛЯ (vf) vf (мм/мин) Подача главного шпинделя (ось Z) vf = f n (мм/мин) f (мм/об) Подача на оборот n (мин-1) Частота вращения шпинделя (Задача) Определите минутную подачу шпинделя (vf), если подача на оборот равна 0.2мм/об, а частота вращения шпинделя 1350мин-1 (Решение) Подставляем f=0.2, n=1350 в формулу vf = fxn = 0.2x1350 = 270мм/мин Минутная подача шпинделя равна 270мм/мин. If ВРЕМЯ ОБРАБОТКИ (Tc) Tc (мин) Время обработки n (мин-1) Частота вращения ld (мм) Глубина сверления f (мм/об) Подача на оборот i Количество отверстий (Задача) Сколько времени потребуется, чтобы просверлить отверстие длиной 30мм в легированной стали, если скорость резания 50м/мин, а подача 0.15мм/об (Решение) Частота вращения n = 50x1000 = 1061.57мин-1 15x3.14 Tc = 30x1 = 0.188 1061.57x0.15 = 0.188x60=11.3 sec ld G027 ТЕХНИЧЕСКИЕ ФОРМУЛЫ ДЛЯ СВЕРЛЕНИЯ ДАННЫЕ
