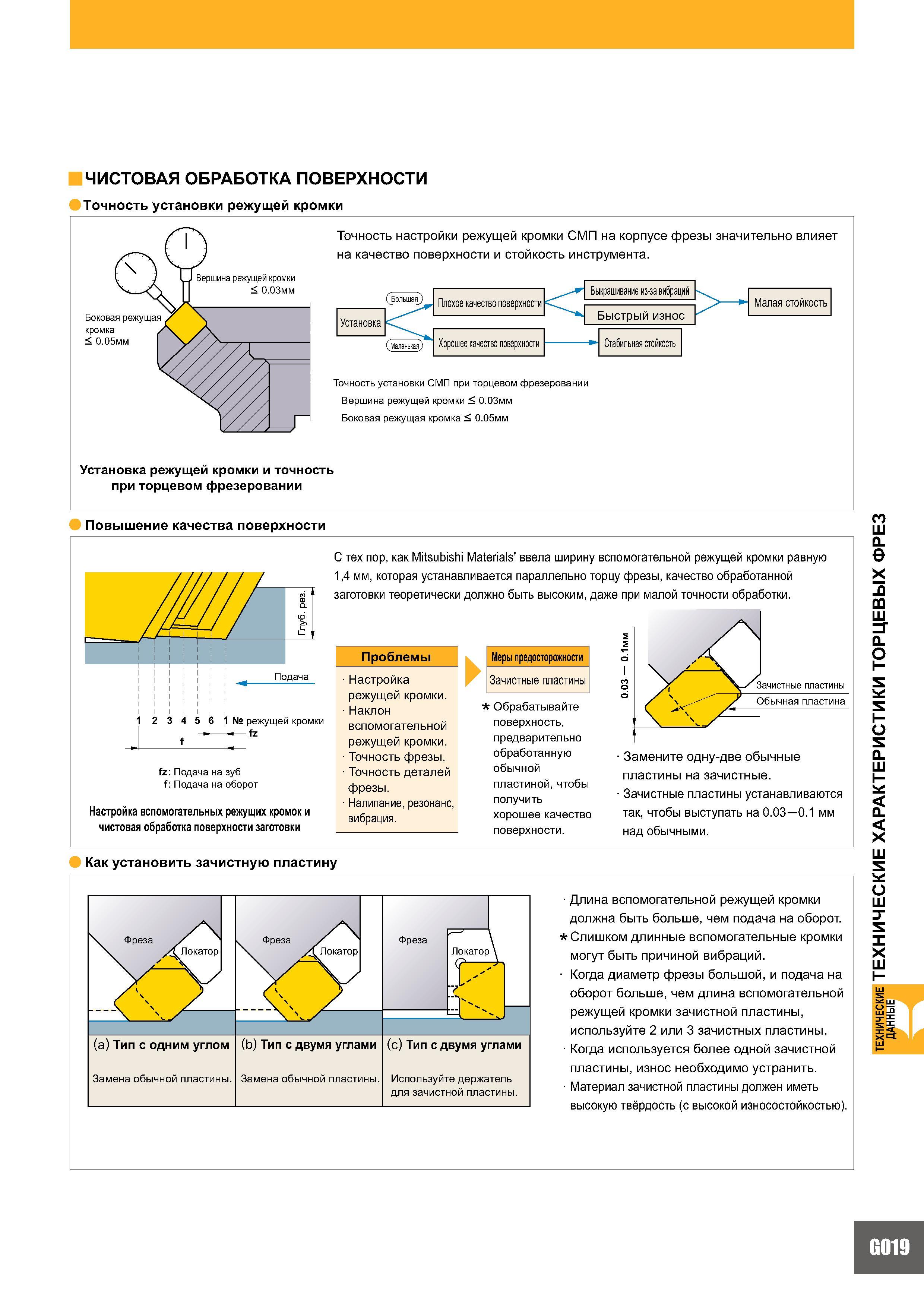

ЧИСТОВАЯ ОБРАБОТКА ПОВЕРХНОСТИ 9 Точность установки режущей кромки Боковая режущая кромка < 0.05мм Вершина режущей кромки < 0.03мм Точность настройки режущей кромки СМП на корпусе фрезы значительно влияет на качество поверхности и стойкость инструмента. Установка Плохое качество поверхности КЗ Выкрашивание из-за вибраций Быстрый износ > Хорошее качество поверхности Стабильная стойкость Точность установки СМП при торцевом фрезеровании Вершина режущей кромки < 0.03мм Боковая режущая кромка < 0.05мм Малая стойкость Установка режущей кромки и точность при торцевом фрезеровании 9 Повышение качества поверхности fz Подача на зуб f: Подача на оборот Настройка вспомогательных режущих кромок и чистовая обработка поверхности заготовки С тех пор, как Mitsubishi Materials' ввела ширину вспомогательной режущей кромки равную 1,4 мм, которая устанавливается параллельно торцу фрезы, качество обработанной заготовки теоретически должно быть высоким, даже при малой точности обработки. Проблемы Настройка режущей кромки. Наклон вспомогательной режущей кромки. Точность фрезы. Точность деталей фрезы. Налипание, резонанс, вибрация. Меры предосторожности Зачистные пластины Обрабатывайте поверхность, предварительно обработанную обычной пластиной, чтобы получить хорошее качество поверхности. пластины на зачистные. Зачистные пластины устанавливаются так, чтобы выступать на 0.03 0.1 мм над обычными. 9 Как установить зачистную пластину (а) Тип с одним углом Замена обычной пластины. (b) Тип с двумя углами (с) Тип с двумя углами Замена обычной пластины. Используйте держатель для зачистной пластины. Длина вспомогательной режущей кромки должна быть больше, чем подача на оборот. Слишком длинные вспомогательные кромки могут быть причиной вибраций. Когда диаметр фрезы большой, и подача на оборот больше, чем длина вспомогательной режущей кромки зачистной пластины, используйте 2 или 3 зачистных пластины. Когда используется более одной зачистной пластины, износ необходимо устранить. Материал зачистной пластины должен иметь высокую твёрдость (с высокой износостойкостью). технические ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ДАННЫЕ
