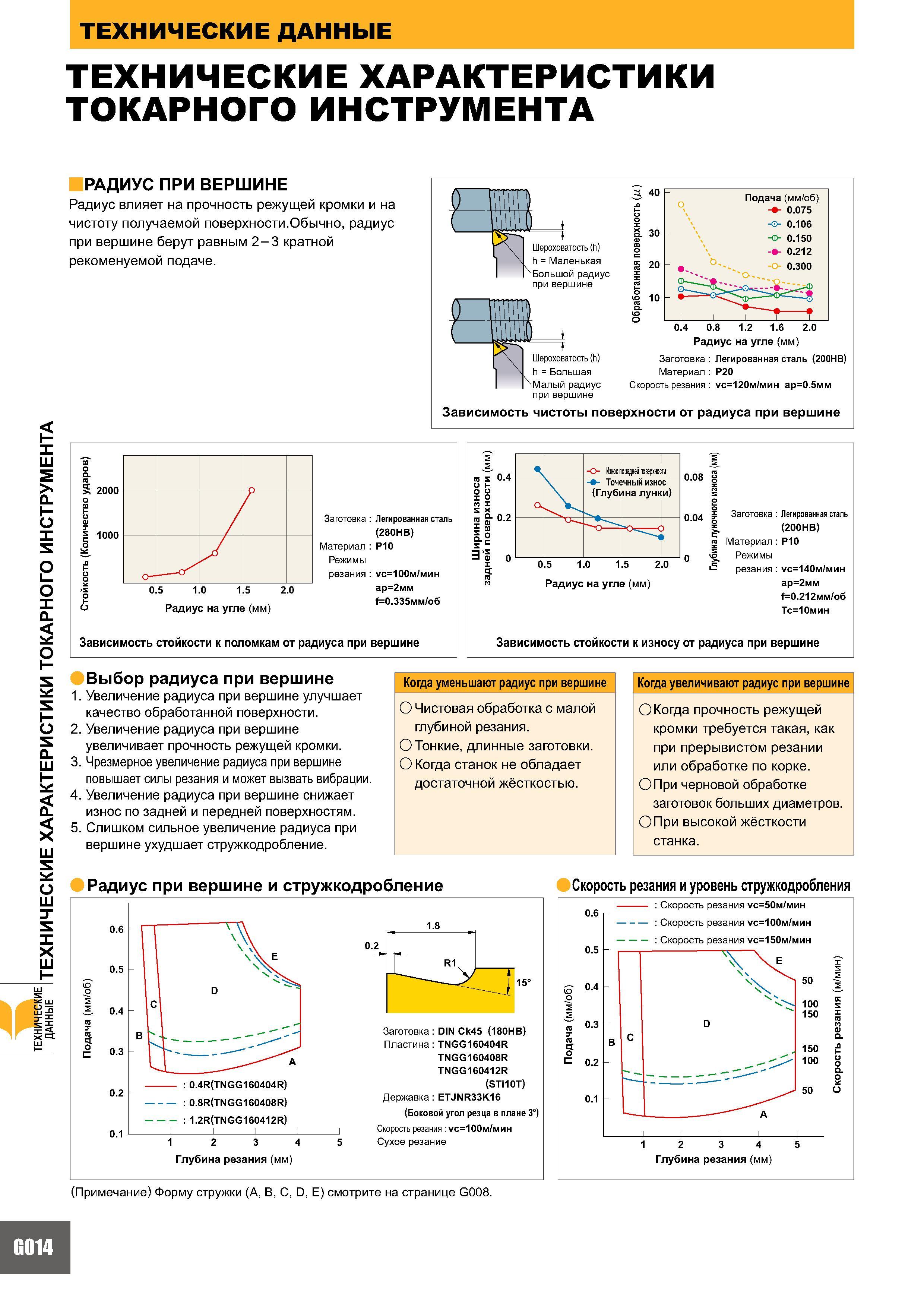

ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА РАДИУС ПРИ ВЕРШИНЕ Радиус влияет на прочность режущей кромки и на чистоту получаемой поверхности.Обычно, радиус при вершине берут равным 2-3 кратной рекоменуемой подаче. 30 Шероховатость (h) h = Маленькая Большой радиус при вершине О. Подача (мм/об) 0.075 -О- 0.106 -Ф- 0.150 0.212 -О- 0.300 'о 20 0.4 0.8 1.2 1.6 2.0 Радиус на угле (мм) Заготовка Легированная сталь (200HB) Материал P20 Скорость резания vc=120м/мин ap=0.5мм Шероховатость (h) h = Большая 'Малый радиус при вершине Зависимость чистоты поверхности от радиуса при вершине а Стойкость (Количество ударов) ви 1 2 5 S Заготовка Легированная сталь (280HB) Материал P10 Режимы резания vc=100м/мин 0.5 1.0 1.5 2.0 ap=2мм f=0.335мм/об Радиус на угле (мм) лость стойкости к поломкам от радиуса при вершине О I-О О X о х я & а и 0.4 0.2 31 н д Износ по задней поверхности а 'О -'- Точе (Глуби чныи износ жа лунки) 0.5 1.0 1.5 2.0 Радиус на угле (мм) 0.08 g X S I 0.04 X г со х 0 Заготовка Легированная сталь (200HB) Материал P10 Режимы резания vc=140м/мин ap=2мм f=0.212мм/об Tc=10мин Зависимость стойкости к износу от радиуса при вершине Выбор радиуса при вершине 1. Увеличение радиуса при вершине улучшает качество обработанной поверхности. 2. Увеличение радиуса при вершине увеличивает прочность режущей кромки. 3. Чрезмерное увеличение радиуса при вершине повышает силы резания и может вызвать вибрации. 4. Увеличение радиуса при вершине снижает износ по задней и передней поверхностям. 5. Слишком сильное увеличение радиуса при вершине ухудшает стружкодробление. Когда уменьшают радиус при вершине О Чистовая обработка с малой глубиной резания. О Тонкие, длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают радиус при вершине О Когда прочность режущей кромки требуется такая, как при прерывистом резании или обработке по корке. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. Радиус при вершине и стружкодробление Скоростьрезанияиуровеньстружкодробления 0 1.8 Т" R1 Заготовка DIN Ck45 (180HB) Пластина TNGG160404R TNGG160408R TNGG160412R (STi10T) Державка ETJNR33K16 (Боковой угол резца в плане 3°) Скорость резания vc=100м/мин Сухое резание о а S О Глубина резания (мм) (Примечание) Форму стружки (A, B, C, D, E) смотрите на странице G008. G014
