1014 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.G004

Каталог MITSUBISHI 2007 Режущий инструмент Стр. G004 1014 Lab2u

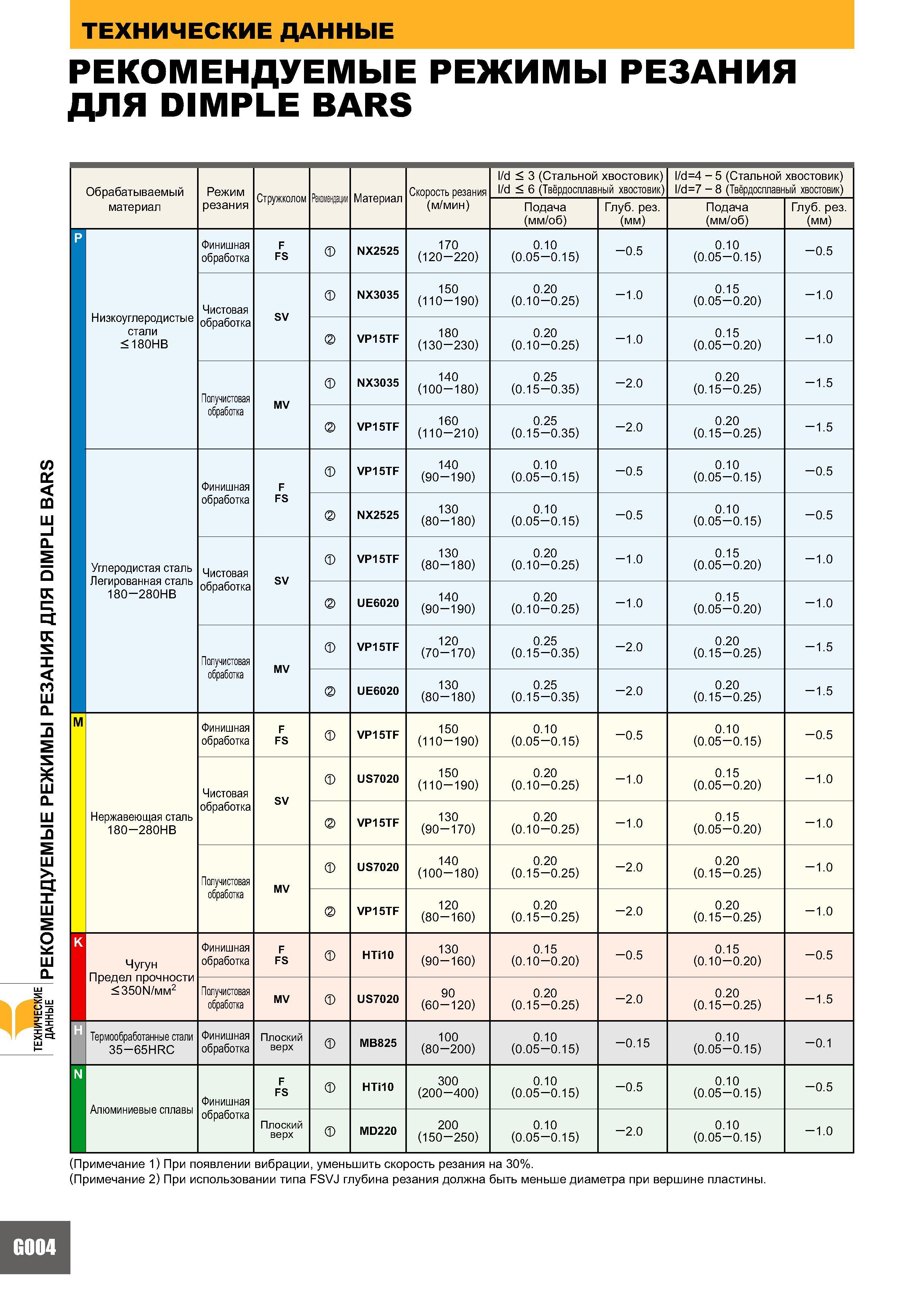

ДАННЫЕ Рекомендуемые режимы резания ДЛЯ DIMPLE BARS ТЕХНИЧЕСКИЕ ДАННЫЕ Рекомендуемые режимы резания ДЛЯ DIMPLE BARS Обрабатываемый Режим Стружколом Материал Скорость резания l/d < 3 (Стальной хвостовик) l/d < 6 (Твёрдосплавный хвостовик) l/d=4 - 5 (Стальной хвостовик) l/d=7 - 8 (Твёрдосплавный хвостовик) материал резания (м/мин) Подача (мм/об) Глуб. рез. (мм) Подача (мм/об) Глуб. рез. (мм) Финишная обработка F FS NX2525 170 (120-220) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Низкоуглеродистые стали <180HB Чистовая SV NX3035 150 (110-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 обработка x VP15TF 180 (130-230) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Получистовая MV NX3035 140 (100-180) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 обработка x VP15TF 160 (110-210) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 Финишная F VP15TF 140 (90-190) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 обработка FS x NX2525 130 (80-180) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Углеродистая сталь Легированная сталь 180-280HB Чистовая SV VP15TF 130 (80-180) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 обработка x UE6020 140 (90-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Получистовая MV VP15TF 120 (70-170) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 обработка x UE6020 130 (80-180) 0.25 (0.15-0.35) -2.0 0.20 (0.15-0.25) -1.5 M Финишная обработка F FS VP15TF 150 (110-190) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 Чистовая SV US7020 150 (110-190) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Нержавеющая сталь 180-280HB обработка x VP15TF 130 (90-170) 0.20 (0.10-0.25) -1.0 0.15 (0.05-0.20) -1.0 Получистовая MV US7020 140 (100-180) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.0 обработка x VP15TF 120 (80-160) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.0 Чугун Предел прочности < 350Ы/мм2 Финишная обработка F FS HTi10 130 (90-160) 0.15 (0.10-0.20) -0.5 0.15 (0.10-0.20) -0.5 Получистовая обработка MV US7020 90 (60-120) 0.20 (0.15-0.25) -2.0 0.20 (0.15-0.25) -1.5 Термообработанные стали 35-65HRC Финишная обработка Плоский верх MB825 100 (80-200) 0.10 (0.05-0.15) -0.15 0.10 (0.05-0.15) -0.1 Алюминиевые сплавы Финишная F FS HTi10 300 (200-400) 0.10 (0.05-0.15) -0.5 0.10 (0.05-0.15) -0.5 обработка Плоский верх MD220 200 (150-250) 0.10 (0.05-0.15) -2.0 0.10 (0.05-0.15) -1.0 (Примечание 1) При появлении вибрации, уменьшить скорость резания на 30%. (Примечание 2) При использовании типа FSVJ глубина резания должна быть меньше диаметра при вершине пластины.
