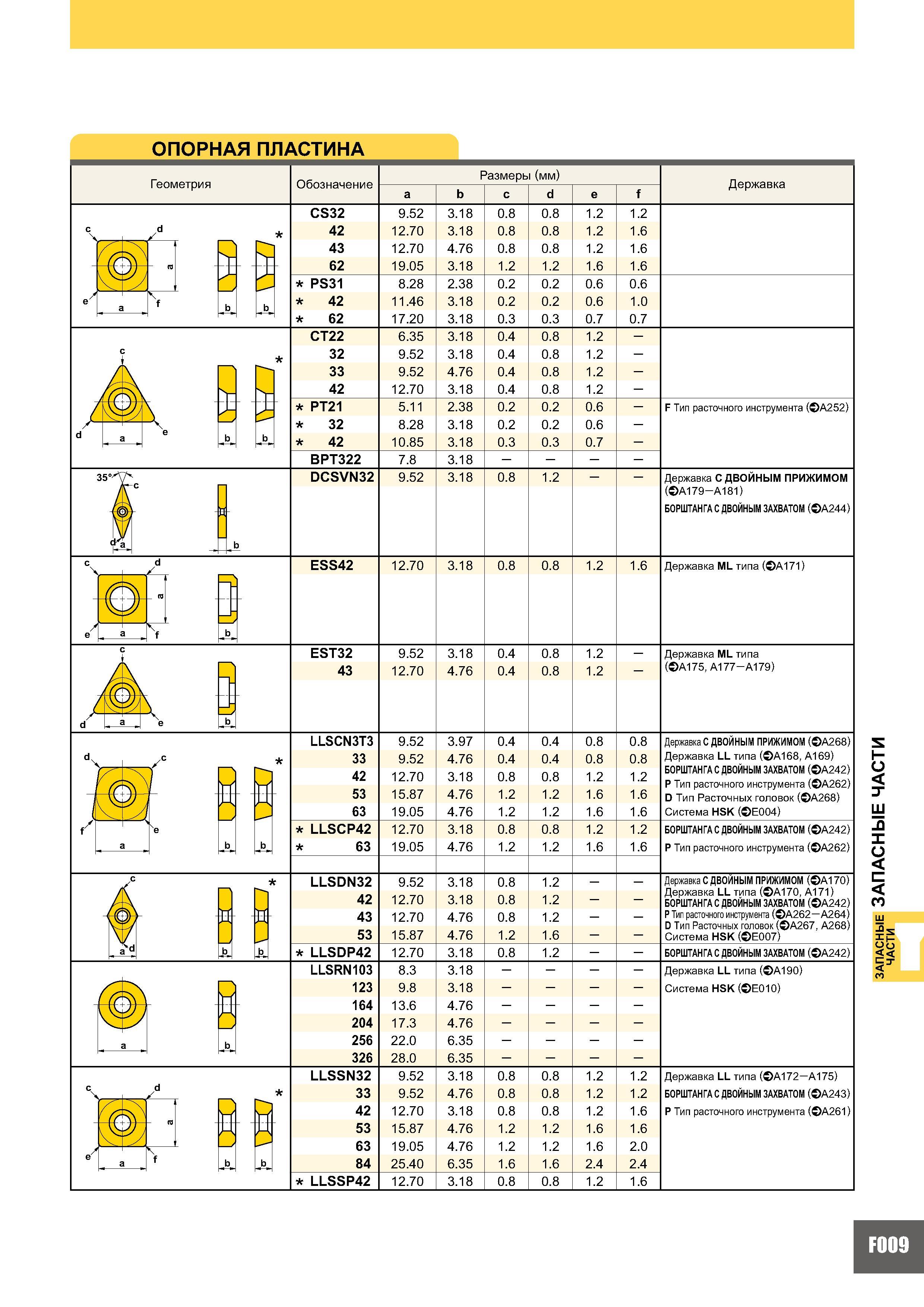

ОПОРНАЯ ПЛАСТИНА Геометрия Обозначение Размеры (мм) Державка a b c d e f CS32 9.52 3.18 0.8 0.8 1.2 1.2 42 12.70 3.18 0.8 0.8 1.2 1.6 43 12.70 4.76 0.8 0.8 1.2 1.6 62 19.05 3.18 1.2 1.2 1.6 1.6 PS31 8.28 2.38 0.2 0.2 0.6 0.6 42 11.46 3.18 0.2 0.2 0.6 1.0 62 17.20 3.18 0.3 0.3 0.7 0.7 CT22 6.35 3.18 0.4 0.8 1.2 - 32 9.52 3.18 0.4 0.8 1.2 - 33 9.52 4.76 0.4 0.8 1.2 - 42 12.70 3.18 0.4 0.8 1.2 - PT21 5.11 2.38 0.2 0.2 0.6 - F Тип расточного инструмента ( A252) 32 8.28 3.18 0.2 0.2 0.6 - 42 10.85 3.18 0.3 0.3 0.7 - BPT322 7.8 3.18 DCSVN32 9.52 3.18 0.8 1.2 Державка С ДВОЙНЫМ ПРИЖИМОМ ( A179-A181) БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A244) ESS42 12.70 3.18 0.8 0.8 1.2 1.6 Державка ML типа ( A171) EST32 9.52 3.18 0.4 0.8 1.2 - Державка ML типа 43 12.70 4.76 0.4 0.8 1.2 - ( A175, A177-A179) LLSCN3T3 9.52 3.97 0.4 0.4 0.8 0.8 Державка С ДВОЙНЫМ ПРИЖИМОМ ( A268) 33 9.52 4.76 0.4 0.4 0.8 0.8 Державка LL типа ( A168, A169) БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A242) P Тип расточного инструмента ( A262) D Тип Расточных головок ( A268) 42 12.70 3.18 0.8 0.8 1.2 1.2 53 15.87 4.76 1.2 1.2 1.6 1.6 63 19.05 4.76 1.2 1.2 1.6 1.6 Система HSK ( E004) LLSCP42 12.70 3.18 0.8 0.8 1.2 1.2 БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A242) 63 19.05 4.76 1.2 1.2 1.6 1.6 P Тип расточного инструмента ( A262) LLSDN32 42 43 53 9.52 12.70 12.70 15.87 3.18 3.18 4.76 4.76 0.8 0.8 0.8 1.2 1.2 1.2 1.2 1.6 Державка С ДВОЙНЫМ ПРИЖИМОМ ( A170) Державка LL типа ( A170, A171) БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A242) P Тип расточного инструмента ( A262-A264) D Тип Расточных головок ( A267, A268) Система HSK ( E007) LLSDP42 12.70 3.18 0.8 1.2 БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A242) LLSRN103 8.3 3.18 Державка LL типа ( A190) 123 9.8 3.18 Система HSK ( E010) 164 13.6 4.76 204 17.3 4.76 256 22.0 6.35 326 28.0 6.35 LLSSN32 9.52 3.18 0.8 0.8 1.2 1.2 Державка LL типа ( A172-A175) 33 9.52 4.76 0.8 0.8 1.2 1.2 БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A243) 42 12.70 3.18 0.8 0.8 1.2 1.6 P Тип расточного инструмента ( A261) 53 15.87 4.76 1.2 1.2 1.6 1.6 63 19.05 4.76 1.2 1.2 1.6 2.0 84 25.40 6.35 1.6 1.6 2.4 2.4 LLSSP42 12.70 3.18 0.8 0.8 1.2 1.6 N s "У -н- d N a „ e н- -й- н- -н -Н- -н- -н- d c e f b b a e d b d c b e b c f b b b b b d c e f b b a ЗАПАСНЫЕ Запасные части к инструменту ЧАСТИ
