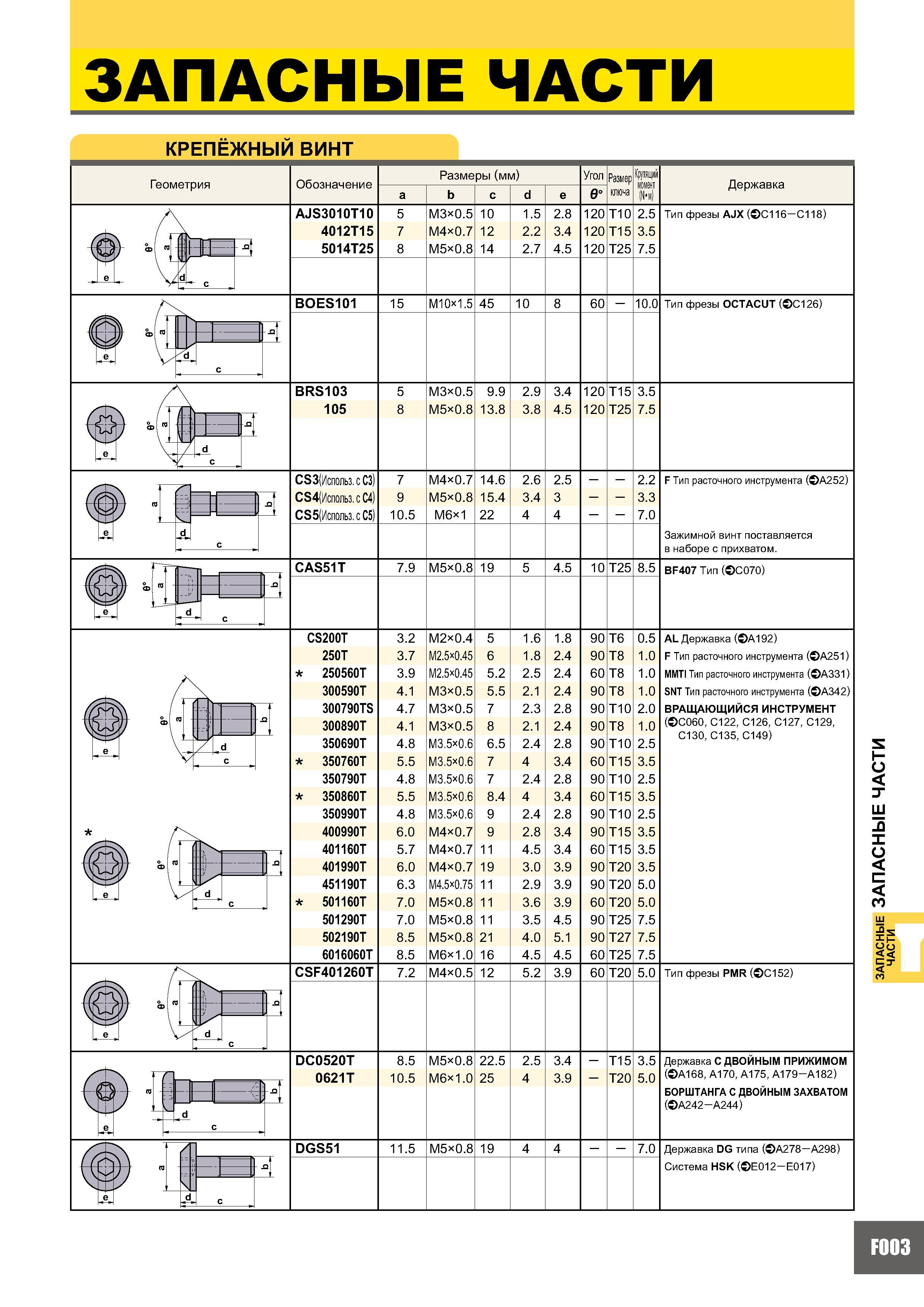

Запасные части к инструменту крепежный винт Обозначение Размеры (мм) Угол Размер ключа Крутящий момент (м Державка a b c d e e° AJS3010T10 5 M3x0.5 10 1.5 2.8 120 T10 2.5 Тип фрезы AJX ( C116-C118) 4012T15 7 M4x0.7 12 2.2 3.4 120 T15 3.5 5014T25 8 M5x0.8 14 2.7 4.5 120 T25 7.5 BOES101 15 M10x1.5 45 10 8 60 - 10.0 Тип фрезы OCTACUT ( C126) BRS103 5 M3x0.5 9.9 2.9 3.4 120 T15 3.5 105 8 M5x0.8 13.8 3.8 4.5 120 T25 7.5 CS3(Mcnonb3. с C3) 7 M4x0.7 14.6 2.6 2.5 2.2 F Тип расточного инструмента ( A252) CS4(Mcnonb3. с C4) 9 M5x0.8 15.4 3.4 3 3.3 CS5(Mcnonb3. с C5) 10.5 M6x1 22 4 4 7.0 Зажимной винт поставляется в наборе с прихватом. CAS51T 7.9 M5x0.8 19 5 4.5 10 T25 8.5 BF407 Тип ( C070) CS200T 3.2 M2x0.4 5 1.6 1.8 90 T6 0.5 AL Державка ( A192) 250T 3.7 M2.5x0.45 6 1.8 2.4 90 T8 1.0 F Тип расточного инструмента ( A251) 250560T 3.9 M2.5x0.45 5.2 2.5 2.4 60 T8 1.0 MMTI Тип расточного инструмента ( A331) 300590T 4.1 M3x0.5 5.5 2.1 2.4 90 T8 1.0 SNT Тип расточного инструмента ( A342) 300790TS 4.7 M3x0.5 7 2.3 2.8 90 T10 2.0 Вращающийся инструмент 300890T 4.1 M3x0.5 8 2.1 2.4 90 T8 1.0 ( C060, C122, C126, C127, C129, C130, C135, C149) 350690T 4.8 M3.5x0.6 6.5 2.4 2.8 90 T10 2.5 350760T 5.5 M3.5x0.6 7 4 3.4 60 T15 3.5 350790T 4.8 M3.5x0.6 7 2.4 2.8 90 T10 2.5 350860T 5.5 M3.5x0.6 8.4 4 3.4 60 T15 3.5 350990T 4.8 M3.5x0.6 9 2.4 2.8 90 T10 2.5 400990T 6.0 M4x0.7 9 2.8 3.4 90 T15 3.5 401160T 5.7 M4x0.7 11 4.5 3.4 60 T15 3.5 401990T 6.0 M4x0.7 19 3.0 3.9 90 T20 3.5 451190T 6.3 M4.5x0.75 11 2.9 3.9 90 T20 5.0 501160T 7.0 M5x0.8 11 3.6 3.9 60 T20 5.0 501290T 7.0 M5x0.8 11 3.5 4.5 90 T25 7.5 502190T 8.5 M5x0.8 21 4.0 5.1 90 T27 7.5 6016060T 8.5 M6x1.0 16 4.5 4.5 60 T25 7.5 CSF401260T 7.2 M4x0.5 12 5.2 3.9 60 T20 5.0 Тип фрезы PMR ( C152) DC0520T 8.5 M5x0.8 22.5 2.5 3.4 - T15 3.5 Державка С ДВОЙНЫМ ПРИЖИМОМ 0621T 10.5 M6x1.0 25 4 3.9 - T20 5.0 ( A168, A170, A175, A179-A182) БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( A242-A244) DGS51 11.5 M5x0.8 19 4 4 7.0 Державка DG типа ( A278-A298) Система HSK ( E012-E017) Геометрия /' ч 1 c d 1 с У d с о < .0 X о < с < р со -т d с d с
