863 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.D025

Каталог MITSUBISHI 2007 Режущий инструмент Стр. D025 0863 Lab2u

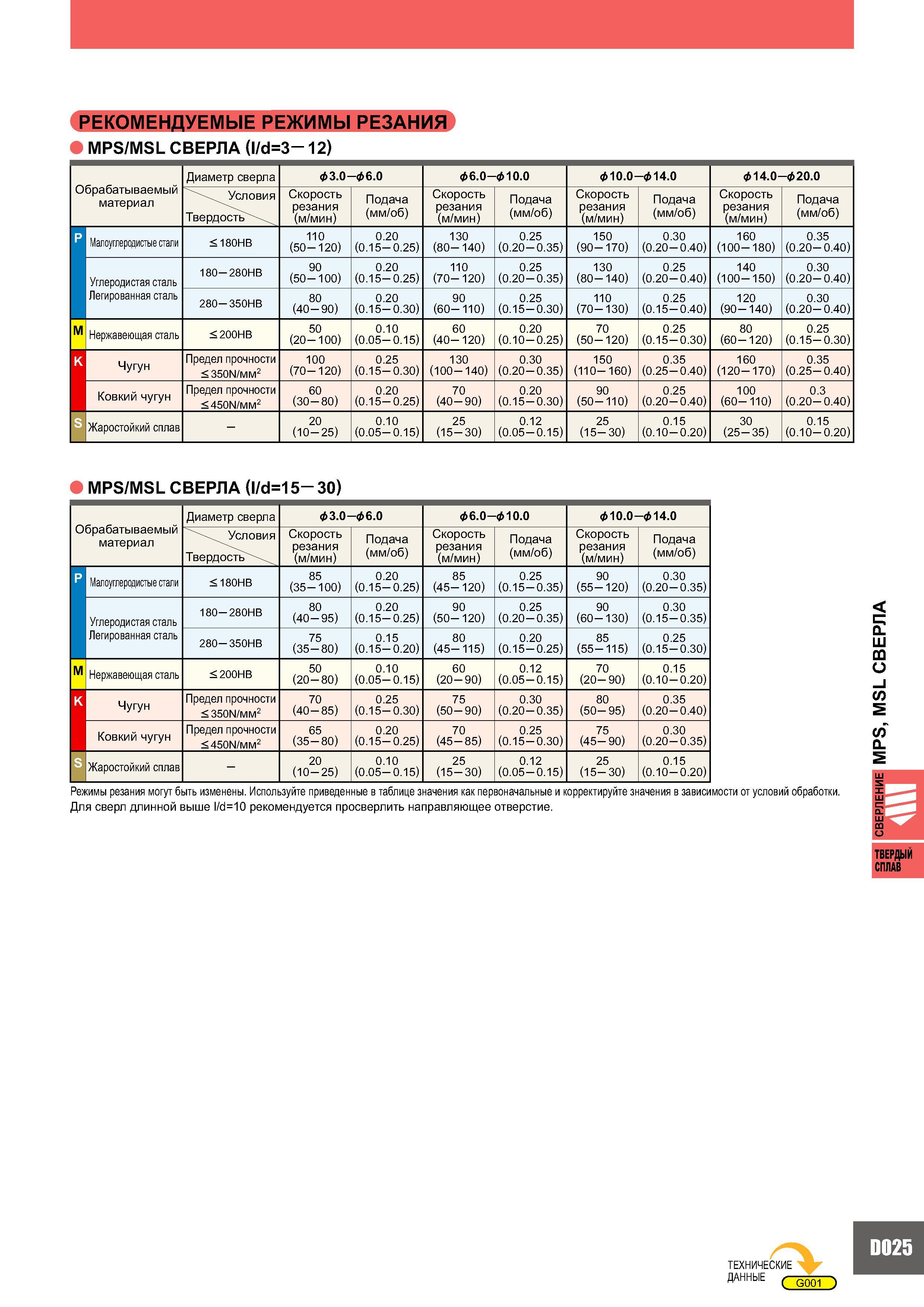

Рекомендуемые режимы резания MPS/MSL СВЕРЛА (l/d=3 12) Обрабатываемый материал Диаметр сверла 3.0 & 6.0 6.0 10.0 10.0 14.0 14.0 20.0 I '''\Условия Твердость''\ Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) M Малоуглеродистые стали < 180HB 110 (50-120) 0.20 (0.15-0.25) 130 (80- 140) 0.25 (0.20-0.35) 150 (90-170) 0.30 (0.20-0.40) 160 (100-180) 0.35 (0.20-0.40) Углеродистая сталь Легированная сталь 180-280HB 90 (50-100) 0.20 (0.15-0.25) 110 (70-120) 0.25 (0.20-0.35) 130 (80-140) 0.25 (0.20-0.40) 140 (100-150) 0.30 (0.20-0.40) 280-350HB 80 (40-90) 0.20 (0.15-0.30) 90 (60-110) 0.25 (0.15-0.30) 110 (70-130) 0.25 (0.15-0.40) 120 (90-140) 0.30 (0.20-0.40) Нержавеющая сталь < 200HB 50 (20-100) 0.10 (0.05-0.15) 60 (40-120) 0.20 (0.10-0.25) 70 (50-120) 0.25 (0.15-0.30) 80 (60-120) 0.25 (0.15-0.30) K Чугун Предел прочности < 350Ы/мм2 100 (70-120) 0.25 (0.15-0.30) 130 (100-140) 0.30 (0.20-0.35) 150 (110-160) 0.35 (0.25-0.40) 160 (120-170) 0.35 (0.25-0.40) Ковкий чугун Предел прочности < 450Ы/мм2 60 (30-80) 0.20 (0.15-0.25) 70 (40-90) 0.20 (0.15-0.30) 90 (50-110) 0.25 (0.20-0.40) 100 (60-110) 0.3 (0.20-0.40) S Жаростойкий сплав - 20 (10-25) 0.10 (0.05-0.15) 25 (15-30) 0.12 (0.05-0.15) 25 (15-30) 0.15 (0.10-0.20) 30 (25-35) 0.15 (0.10-0.20) MPS/MSL СВЕРЛА (l/d=15 30) Обрабатываемый материал Диаметр сверла 3.0 6.0 6.0 10.0 10.0 14.0 I Условия Твердость Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) M Малоуглеродистые стали < 180HB 85 (35-100) 0.20 (0.15-0.25) 85 (45-120) 0.25 (0.15-0.35) 90 (55-120) 0.30 (0.20-0.35) Углеродистая сталь Легированная сталь 180-280HB 80 (40-95) 0.20 (0.15-0.25) 90 (50-120) 0.25 (0.20-0.35) 90 (60-130) 0.30 (0.15-0.35) 280-350HB 75 (35-80) 0.15 (0.15-0.20) 80 (45-115) 0.20 (0.15-0.25) 85 (55-115) 0.25 (0.15-0.30) Нержавеющая сталь < 200HB 50 (20-80) 0.10 (0.05-0.15) 60 (20-90) 0.12 (0.05-0.15) 70 (20-90) 0.15 (0.10-0.20) K Чугун Предел прочности < 350Ы/мм2 70 (40-85) 0.25 (0.15-0.30) 75 (50-90) 0.30 (0.20-0.35) 80 (50-95) 0.35 (0.20-0.40) Ковкий чугун Предел прочности < 450Ы/мм2 65 (35-80) 0.20 (0.15-0.25) 70 (45-85) 0.25 (0.15-0.30) 75 (45- 90) 0.30 (0.20-0.35) S Жаростойкий сплав - 20 (10-25) 0.10 (0.05-0.15) 25 (15-30) 0.12 (0.05-0.15) 25 (15-30) 0.15 (0.10-0.20) Режимы резания могут быть изменены. Используйте приведенные в таблице значения как первоначальные и корректируйте значения в зависимости от условий обработки. Для сверл длинной выше l/d=10 рекомендуется просверлить направляющее отверстие. < 00 о (О О) Q. Твердый сплав ТЕХНИЧЕСКИЕ ДАННЫЕ ( G001 )
