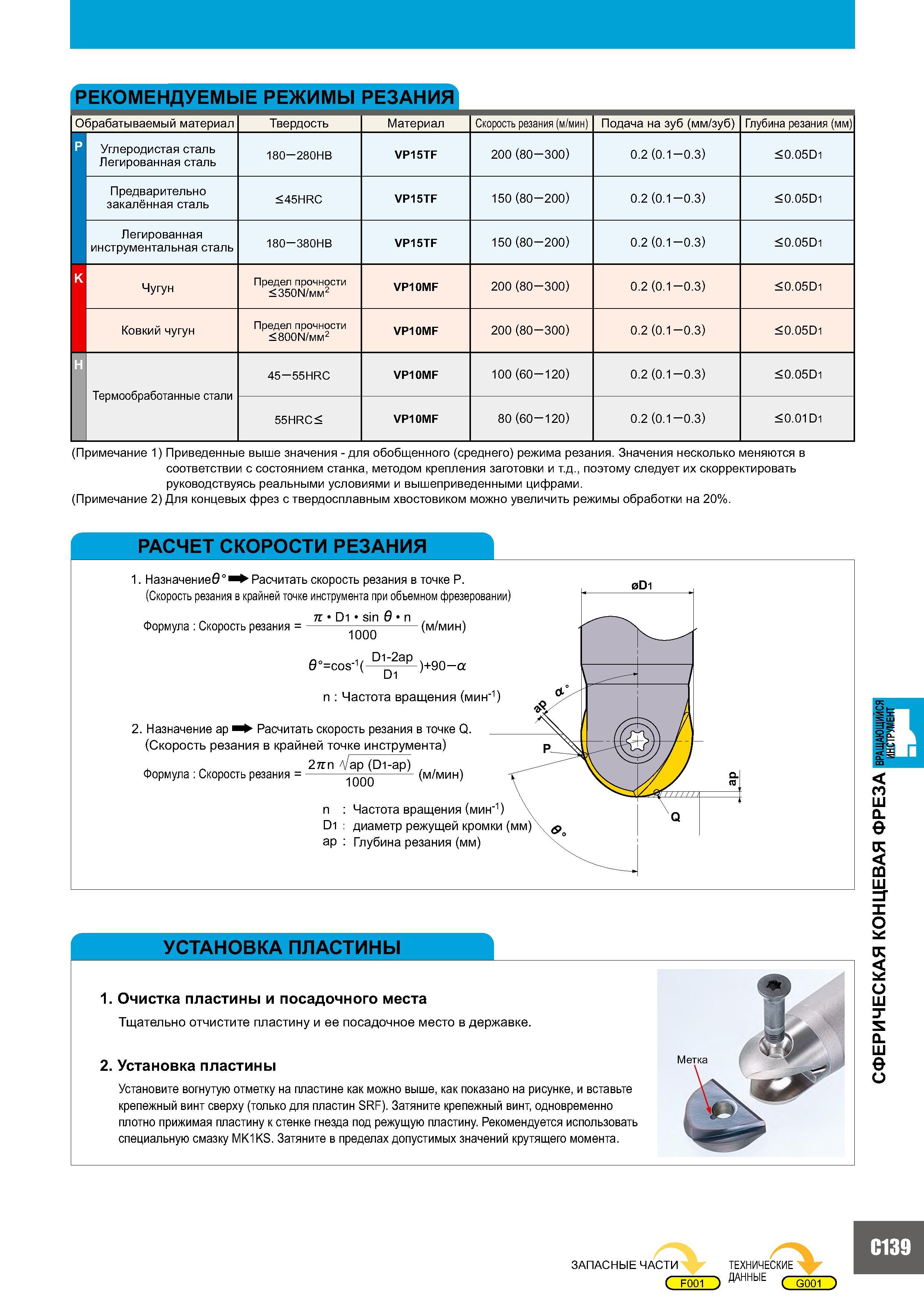

Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания(м/мин) Подача на зуб (мм/зуб) Глубина резания (мм) Углеродистая сталь Легированная сталь 180 280HB VP15TF 200 (80 300) 0.2 (0.1 0.3) < 0.05D1 Предварительно закалённая сталь <45HRC VP15TF 150 (80 200) 0.2 (0.1 0.3) < 0.05D1 Легированная инструментальная сталь 180 380HB VP15TF 150 (80 200) 0.2 (0.1 0.3) < 0.05D1 K Чугун Предел прочности < 350Ы/мм2 VP10MF 200 (80 300) 0.2 (0.1 0.3) < 0.05D1 H Ковкий чугун Предел прочности < 800Ы/мм2 VP10MF 200 (80 300) 0.2 (0.1 0.3) < 0.05D1 Термообработанные стали 45 55HRC VP10MF 100 (60 120) 0.2 (0.1 0.3) < 0.05D1 55HRC< VP10MF 80 (60 120) 0.2 (0.1 0.3) < 0.01D1 (Примечание 1) Приведенные выше значения - для обобщенного (среднего) режима резания. Значения несколько меняются в соответствии с состоянием станка, методом крепления заготовки и т.д., поэтому следует их скорректировать руководствуясь реальными условиями и вышеприведенными цифрами. (Примечание 2) Для концевых фрез с твердосплавным хвостовиком можно увеличить режимы обработки на 20%. РАСЧЕТ СКОРОСТИ РЕЗАНИЯ 1. Назначение в Расчитать скорость резания в точке Р. (Скорость резания в крайней точке инструмента при объемном фрезеровании) D1 sin в 1000 0D1 Формула Скорость резания - (м/мин) Di-2ap =cos-1( d 1 )+90 % n Частота вращения (мин-1) 2. Назначение ap Расчитать скорость резания в точке Q. (Скорость резания в крайней точке инструмента) 2 ) n л/ ap (D1-ap) 1000 Формула Скорость резания (м/мин) n Частота вращения (мин-1) D1 диаметр режущей кромки (мм) ap Глубина резания (мм) УСТАНОВКА ПЛАСТИНЫ < го Q. е s X о к о S Q. 0 О 1. Очистка пластины и посадочного места Тщательно отчистите пластину и ее посадочное место в державке. 2. Установка пластины Установите вогнутую отметку на пластине как можно выше, как показано на рисунке, и вставьте крепежный винт сверху (только для пластин SRF). Затяните крепежный винт, одновременно плотно прижимая пластину к стенке гнезда под режущую пластину. Рекомендуется использовать специальную смазку MK1KS. Затяните в пределах допустимых значений крутящего момента. C139 Запасные части к инструменту С F001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ С G001 )
