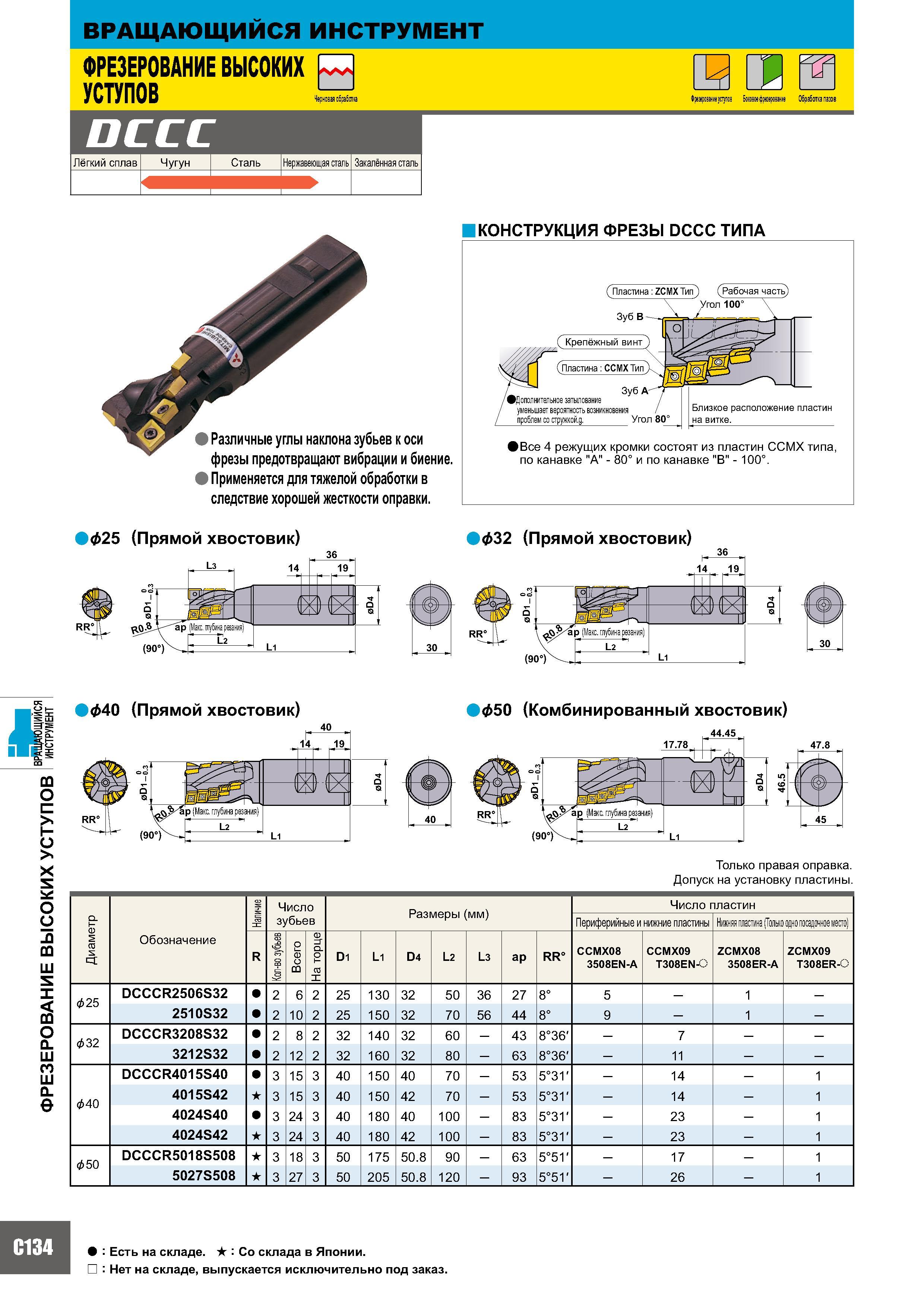

ФРЕЗЕРОВАНИЕ ВЫСОКИХ УСТУПОВ ВРИНСТРУ ЙеНТЯ C134 Вращающийся инструмент ФРЕЗЕРОВАНИЕ ВЫСОКИХ УСТУПОВ DCCC Лёгкий сплав Чугун Сталь Нержавеющая сталь Закалённая сталь И Фрезерование уступов Боковое фрезерование Обработка пазов конструкция фрезы DCCC тепа Зуб B Крепёжный винт (Пластина CCMX Тип Зуб A ( Пластина ZCMX Тип ) (Рабочая часть) / Дополнительное затылование уменьшает вероятность возникновения проблем со стружкой.д. Угол 80° Близкое расположение пластин на витке. Все 4 режущих кромки состоят из пластин CCMX типа, по канавке "А" - 80° и по канавке "В" - 100°. (Прямой хвостовик) 36 (Макс. глубина резания) L2 Различные углы наклона зубьев к оси фрезы предотвращают вибрации и биение. Применяется для тяжелой обработки в следствие хорошей жесткости оправки. (Прямой хвостовик) г 40 14 19 &50 (Комбинированный хвостовик) 44.45 17.78 Только правая оправка. Допуск на установку пластины. &40 р е м а и Д Обозначение Наличие Число зубьев Размеры (мм) Число пластин Периферийные и нижние пластины Нижняя пластина (Только одно посадочное место) R Кол-во зубьев Всего На торце D1 L1 D4 L2 L3 ap RR° CCMX08 3508EN-A CCMX09 T308EN-0 ZCMX08 3508ER-A ZCMX09 T308ER-0 & 25 DCCCR2506S32 2 6 2 25 130 32 50 36 27 8° 5 1 2510S32 2 10 2 25 150 32 70 56 44 8° 9 1 & 32 DCCCR3208S32 2 8 2 32 140 32 60 43 8°36’ 7 3212S32 2 12 2 32 160 32 80 63 8°36’ 11 DCCCR4015S40 3 15 3 40 150 40 70 53 5°31' 14 1 & 40 4015S42 s 3 15 3 40 150 42 70 53 5°31' 14 1 4024S40 3 24 3 40 180 40 100 83 5°31' 23 1 4024S42 s 3 24 3 40 180 42 100 83 5°31' 23 1 & 50 DCCCR 5018S508 s 3 18 3 50 175 50.8 90 63 5°51' 17 1 5027S508 s 3 27 3 50 205 50.8 120 93 5°51' 26 1 Есть на складе. S Со склада в Японии. Нет на складе, выпускается исключительно под заказ.
