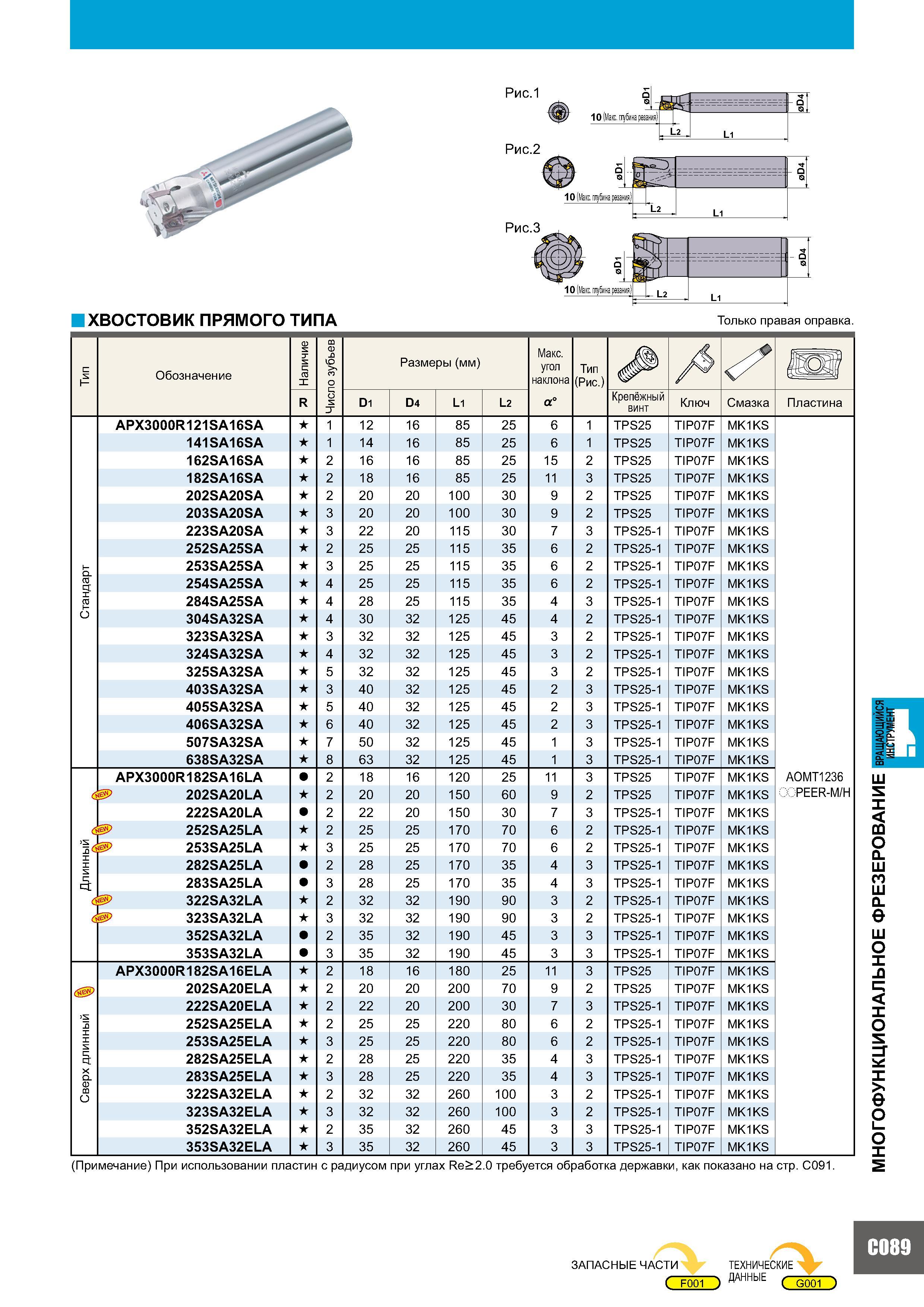

767 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C089

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C089 0767 Lab2u

п и Т Обозначение е и ч и ТО X CQ .0 со О 5 и Размеры (мм) Макс. угол наклона а° Тип (Рис.) /S R D1 D4 L1 L2 Крепёжный винт Ключ Смазка APX3000R121SA16SA 1 12 16 85 25 6 1 TPS25 TIP07F MK1KS 141SA16SA 1 14 16 85 25 6 1 TPS25 TIP07F MK1KS 162SA16SA 2 16 16 85 25 15 2 TPS25 TIP07F MK1KS 182SA16SA 2 18 16 85 25 11 3 TPS25 TIP07F MK1KS 202SA20SA 2 20 20 100 30 9 2 TPS25 TIP07F MK1KS 203SA20SA 3 20 20 100 30 9 2 TPS25 TIP07F MK1KS 223SA20SA 3 22 20 115 30 7 3 TPS25-1 TIP07F MK1KS 252SA25SA 2 25 25 115 35 6 2 TPS25-1 TIP07F MK1KS Стандарт 253SA25SA 3 25 25 115 35 6 2 TPS25-1 TIP07F MK1KS 254SA25SA 4 25 25 115 35 6 2 TPS25-1 TIP07F MK1KS 284SA25SA 4 28 25 115 35 4 3 TPS25-1 TIP07F MK1KS 304SA32SA 4 30 32 125 45 4 2 TPS25-1 TIP07F MK1KS 323SA32SA 3 32 32 125 45 3 2 TPS25-1 TIP07F MK1KS 324SA32SA 4 32 32 125 45 3 2 TPS25-1 TIP07F MK1KS 325SA32SA 5 32 32 125 45 3 2 TPS25-1 TIP07F MK1KS 403SA32SA 3 40 32 125 45 2 3 TPS25-1 TIP07F MK1KS 405SA32SA 5 40 32 125 45 2 3 TPS25-1 TIP07F MK1KS 406SA32SA 6 40 32 125 45 2 3 TPS25-1 TIP07F MK1KS 507SA32SA 7 50 32 125 45 1 3 TPS25-1 TIP07F MK1KS 638SA32SA 8 63 32 125 45 1 3 TPS25-1 TIP07F MK1KS APX3000R182SA16LA 2 18 16 120 25 11 3 TPS25 TIP07F MK1KS <5 202SA20LA 2 20 20 150 60 9 2 TPS25 TIP07F MK1KS 222SA20LA 2 22 20 150 30 7 3 TPS25-1 TIP07F MK1KS с 252SA25LA 2 25 25 170 70 6 2 TPS25-1 TIP07F MK1KS Длинный С\ 253SA25LA 3 25 25 170 70 6 2 TPS25-1 TIP07F MK1KS 282SA25LA 2 28 25 170 35 4 3 TPS25-1 TIP07F MK1KS 283SA25LA 3 28 25 170 35 4 3 TPS25-1 TIP07F MK1KS с 322SA32LA 2 32 32 190 90 3 2 TPS25-1 TIP07F MK1KS с 323SA32LA 3 32 32 190 90 3 2 TPS25-1 TIP07F MK1KS 352SA32LA 2 35 32 190 45 3 3 TPS25-1 TIP07F MK1KS 353SA32LA 3 35 32 190 45 3 3 TPS25-1 TIP07F MK1KS APX3000R182SA16ELA 2 18 16 180 25 11 3 TPS25 TIP07F MK1KS 202SA20ELA 2 20 20 200 70 9 2 TPS25 TIP07F MK1KS 222SA20ELA 2 22 20 200 30 7 3 TPS25-1 TIP07F MK1KS Сверх длинный 252SA25ELA 2 25 25 220 80 6 2 TPS25-1 TIP07F MK1KS 253SA25ELA 3 25 25 220 80 6 2 TPS25-1 TIP07F MK1KS 282SA25ELA 2 28 25 220 35 4 3 TPS25-1 TIP07F MK1KS 283SA25ELA 3 28 25 220 35 4 3 TPS25-1 TIP07F MK1KS 322SA32ELA 2 32 32 260 100 3 2 TPS25-1 TIP07F MK1KS 323SA32ELA 3 32 32 260 100 3 2 TPS25-1 TIP07F MK1KS 352SA32ELA 2 35 32 260 45 3 3 TPS25-1 TIP07F MK1KS 353SA32ELA 3 35 32 260 45 3 3 TPS25-1 TIP07F MK1KS Пластина AOMT1236 OOPEER-M/H (Примечание) При использовании пластин с радиусом при углах Re >2.0 требуется обработка державки, как показано на стр. C091. Запасные части к инструменту С F001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ С G001 ) МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Вращающийся инструмент
