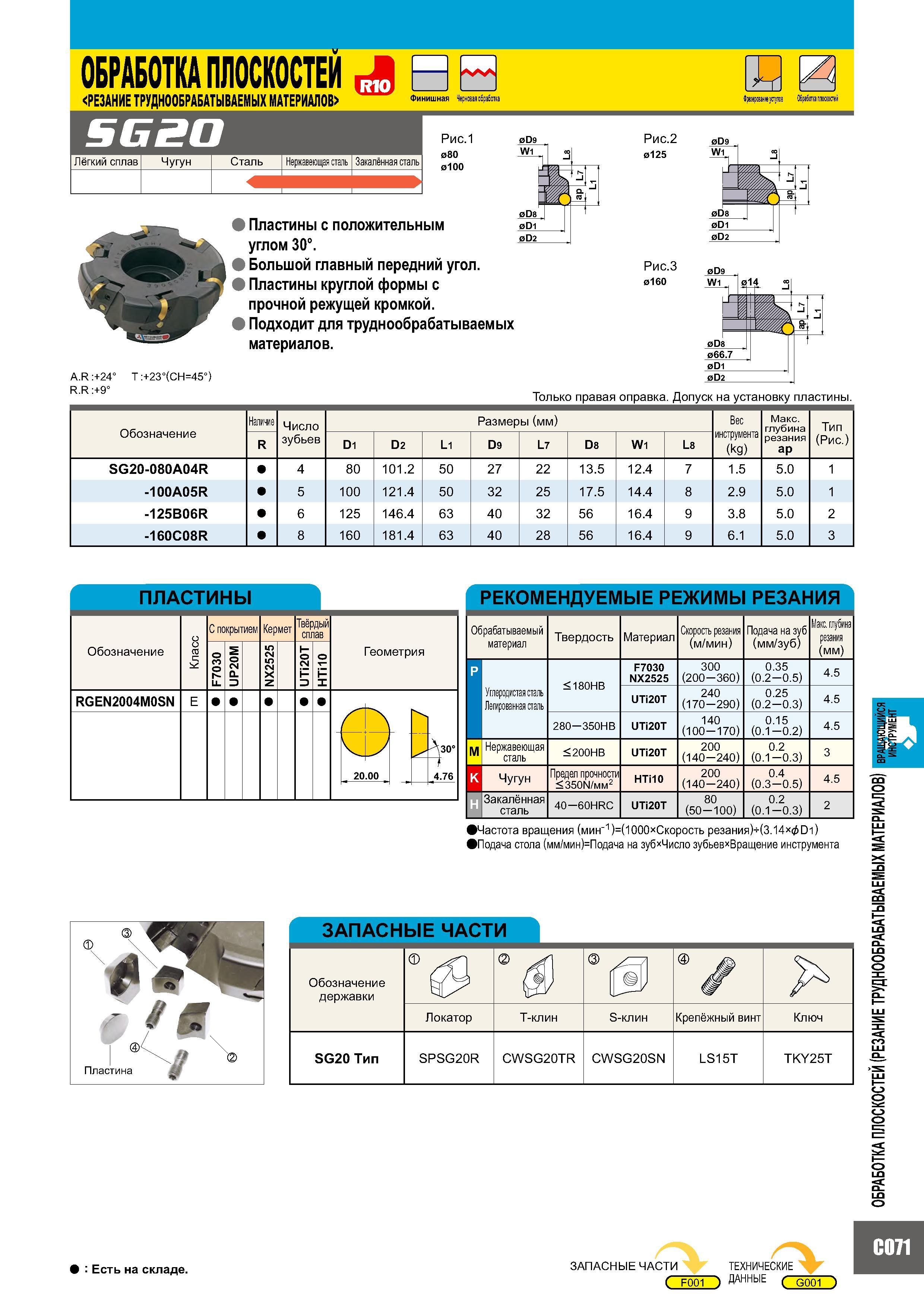

ОБРАБОТКА ПЛОСКОСТЕЙ <РЕЗАНИЕ ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ) Ф. SG20 Лёгкий сплав Чугун Сталь Нержавеющая сталь Закалённая сталь щш Рис.1 080 0100 Пластины с положительным углом 30°. Большой главный передний угол. Пластины круглой формы с прочной режущей кромкой. Подходит для труднообрабатываемых материалов. A.R :+24° T :+23°(CH=45°) R.R :+9° Фрезерование уступов Рис.2 0125 Рис.3 0160 Только правая оправка. Допуск на установку пластины. Обозначение Наличие Число зубьев Размеры (мм) Вес инструмента (kg) Макс. глубина резания ap Тип (Рис.) R D1 D2 L1 D9 L7 D8 W1 L8 SG20-080A04R 4 80 101.2 50 27 22 13.5 12.4 7 1.5 5.0 1 -100A05R 5 100 121.4 50 32 25 17.5 14.4 8 2.9 5.0 1 -125B06R 6 125 146.4 63 40 32 56 16.4 9 3.8 5.0 2 -160C08R 8 160 181.4 63 40 28 56 16.4 9 6.1 5.0 3 Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Макс. глубина резания (мм) р <180HB F7030 NX2525 300 (200 360) 0.35 (0.2 0.5) 4.5 Углеродистая сталь UTi20T 240 (170 290) 0.25 (0.2 0.3) 4.5 280 350HB UTi20T 140 (100 170) 0.15 (0.1 0.2) 4.5 M Нержавеющая сталь < 200HB UTi20T 200 (140 240) 0.2 (0.1 0.3) 3 K Чугун Предел прочности < 350Ы/мм2 HTi10 200 (140 240) 0.4 (0.3 0.5) 4.5 Закалённая сталь 40 60HRC UTi20T 80 (50 100) 0.2 (0.1 0.3) 2 Частота вращения (мин-1)=(1000 Скорость резания)-К3.14 & Di) Подача стола (мм/мин)=Подача на зубхЧисло зубьевхВращение инструмента ЗАПАСН ЫЕ ЧАСТ И Обозначение державки 9 x c сэ v Локатор Т-клин S-клин Крепёжный винт Ключ SG20 Тип SPSG20R CWSG20TR CWSG20SN LS15T TKY25T Есть на складе. Запасные части к инструменту ТЕХНИЧЕСКИЕ С F001 ) ДАННЫЕ ( 3001 ОБРАБОТКА ПЛОСКОСТЕЙ (РЕЗАНИЕ ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ) Вращающийся инструмент C071
