730 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C052

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C052 0730 Lab2u

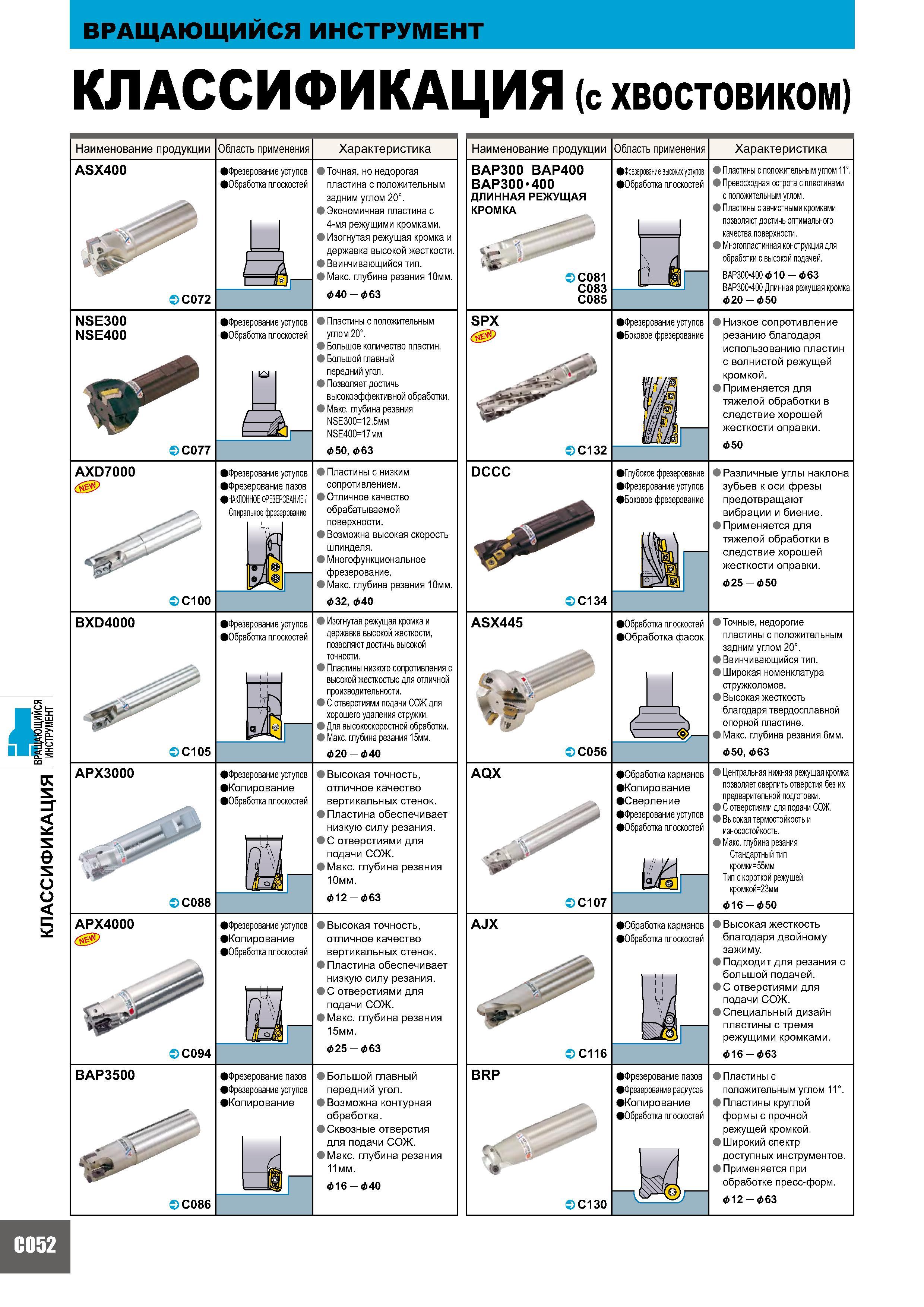

Вращающийся инструмент КЛАССИФИКАЦИЯ (с ХВОСТОВИКОМ) е s < Наименование продукции ASX400 C072 NSE300 NSE400 C077 AXD7000 C100 BXD4000 C105 APX3000 C088 APX4000 C094 BAP3500 C086 Область применения Фрезерование уступов Обработка плоскостей Фрезерование уступов Обработка плоскостей Фрезерование уступов Фрезерование пазов НАКЛОННОЕ ФРЕЗЕРОВАНИЕ / Спиральное фрезерование В Фрезерование уступов Обработка плоскостей Фрезерование уступов Копирование Обработка плоскостей Фрезерование уступов Копирование Обработка плоскостей Фрезерование пазов Фрезерование уступов Копирование Характеристика Точная, но недорогая пластина с положительным задним углом 20°. Экономичная пластина с 4-мя режущими кромками. Изогнутая режущая кромка и державка высокой жесткости. Ввинчивающийся тип. Макс. глубина резания 10мм. & 40 - & 63 Пластины с положительным углом 20°. Большое количество пластин. Большой главный передний угол. Позволяет достичь высокоэффективной обработки. Макс. глубина резания Ы8Б300=12.5мм Ы8Б400=17мм & 50, & 63 Пластины с низким сопротивлением. Отличное качество обрабатываемой поверхности. Возможна высокая скорость шпинделя. Многофункциональное фрезерование. Макс. глубина резания 10мм. &32, &40 Изогнутая режущая кромка и державка высокой жесткости, позволяют достичь высокой точности. Пластины низкого сопротивления с высокой жесткостью для отличной производительности. С отверстиями подачи СОЖ для хорошего удаления стружки. Для высокоскоростной обработки. Макс. глубина резания 15мм. & 20 - & 40 Высокая точность, отличное качество вертикальных стенок. Пластина обеспечивает низкую силу резания. С отверстиями для подачи СОЖ. Макс. глубина резания 10мм. &12 - &63 Высокая точность, отличное качество вертикальных стенок. Пластина обеспечивает низкую силу резания. С отверстиями для подачи СОЖ. Макс. глубина резания 15мм. & 25 - & 63 Большой главный передний угол. Возможна контурная обработка. Сквозные отверстия для подачи СОЖ. Макс. глубина резания 11мм. & 16 - & 40 Наименование продукции BAP300 BAP400 BAP300 400 ДЛИННАЯ РЕЖУЩАЯ КРОМКА C081 C083 C085 SPX C132 DCCC C134 ASX445 У C056 AQX C107 AJX C116 BRP C130 Область применения Фрезерование высоких уступов Обработка плоскостей Фрезерование уступов Фрезерование уступов Обработка плоскостей Обработка фасок Обработка карманов Копирование Сверление Фрезерование уступов Обработка плоскостей Обработка карманов Обработка плоскостей Фрезерование пазов Фрезерование радиусов Копирование Обработка плоскостей Характеристика Пластины с положительным углом 11°. Превосходная острота с пластинами с положительным углом. Пластины с зачистными кромками позволяют достичь оптимального качества поверхности. Многопластинная конструкция для обработки с высокой подачей. BAP300 400 & 10 - & 63 BAP300‘400 Длинная режущая кромка & 20 - & 50 Низкое сопротивление резанию благодаря использованию пластин с волнистой режущей кромкой. Применяется для тяжелой обработки в следствие хорошей жесткости оправки. & 50 Различные углы наклона зубьев к оси фрезы предотвращают вибрации и биение. Применяется для тяжелой обработки в следствие хорошей жесткости оправки. & 25 - & 50 Точные, недорогие пластины с положительным задним углом 20°. Ввинчивающийся тип. Широкая номенклатура стружколомов. Высокая жесткость благодаря твердосплавной опорной пластине. Макс. глубина резания 6мм. &50, &63 Центральная нижняя режущая кромка позволяет сверлить отверстия без их предварительной подготовки. С отверстиями для подачи СОЖ. Высокая термостойкость и износостойкость. Макс. глубина резания Стандартный тип кромки=55мм Тип с короткой режущей кромкой=23мм &16 - &50 Высокая жесткость благодаря двойному зажиму. Подходит для резания с большой подачей. С отверстиями для подачи СОЖ. Специальный дизайн пластины с тремя режущими кромками. &16 - &63 Пластины с положительным углом 11°. Пластины круглой формы с прочной режущей кромкой. Широкий спектр доступных инструментов. Применяется при обработке пресс-форм. &12 - &63 C052
