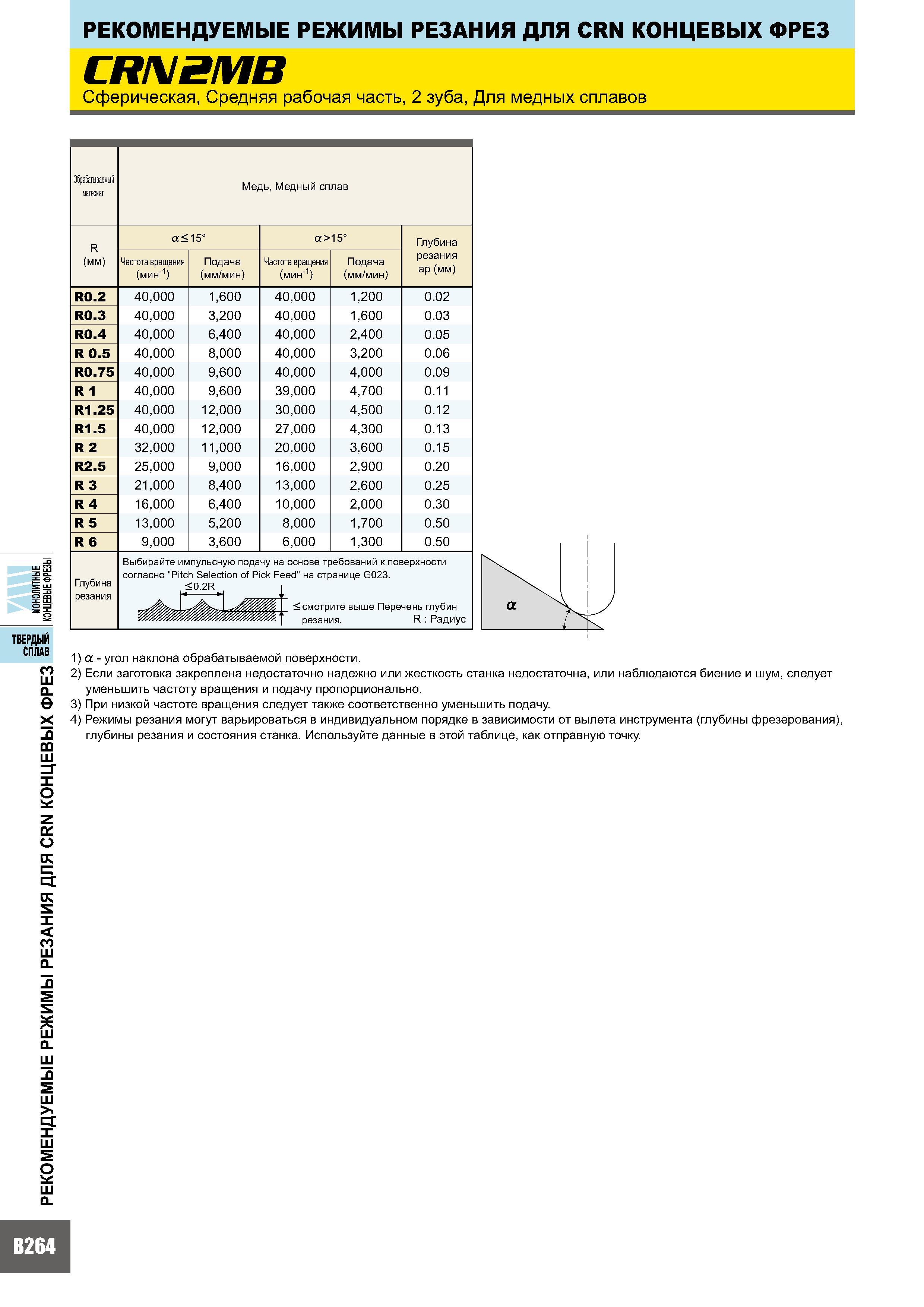

Рекомендуемые режимы резания ДЛЯ CRN КОНЦЕВЫХ ФРЕЗ CRN2MB Сферическая, Средняя рабочая часть, 2 зуба, Для медных сплавов Ш£3 Твердый сплав СО Q. в X -Q m Обрабатываемый материал Медь, Медный сплав R (мм) а< 15° а >15° Глубина резания ap (мм) Частота вращения (мин-1) Подача (мм/мин) R0.2 40,000 1,600 40,000 1,200 0.02 R0.3 40,000 3,200 40,000 1,600 0.03 R0.4 40,000 6,400 40,000 2,400 0.05 R 0.5 40,000 8,000 40,000 3,200 0.06 R0.75 40,000 9,600 40,000 4,000 0.09 R 1 40,000 9,600 39,000 4,700 0.11 R1.25 40,000 12,000 30,000 4,500 0.12 R1.5 40,000 12,000 27,000 4,300 0.13 R 2 32,000 11,000 20,000 3,600 0.15 R2.5 25,000 9,000 16,000 2,900 0.20 R 3 21,000 8,400 13,000 2,600 0.25 R 4 16,000 6,400 10,000 2,000 0.30 R 5 13,000 5,200 8,000 1,700 0.50 R 6 9,000 3,600 6,000 1,300 0.50 Глубина резания Выбирайте импульсную подачу на согласно "Pitch Selection of Pick F основе требований к поверхности eed" на странице G023. < смотрите выше Перечень глубин резания. R Радиус 1) а - угол наклона обрабатываемой поверхности. 2) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить частоту вращения и подачу пропорционально. 3) При низкой частоте вращения следует также соответственно уменьшить подачу. 4) Режимы резания могут варьироваться в индивидуальном порядке в зависимости от вылета инструмента (глубины фрезерования), глубины резания и состояния станка. Используйте данные в этой таблице, как отправную точку. О Z о: о к сц с К < СО Q. П Q. -Q > с X S О Q. B264
