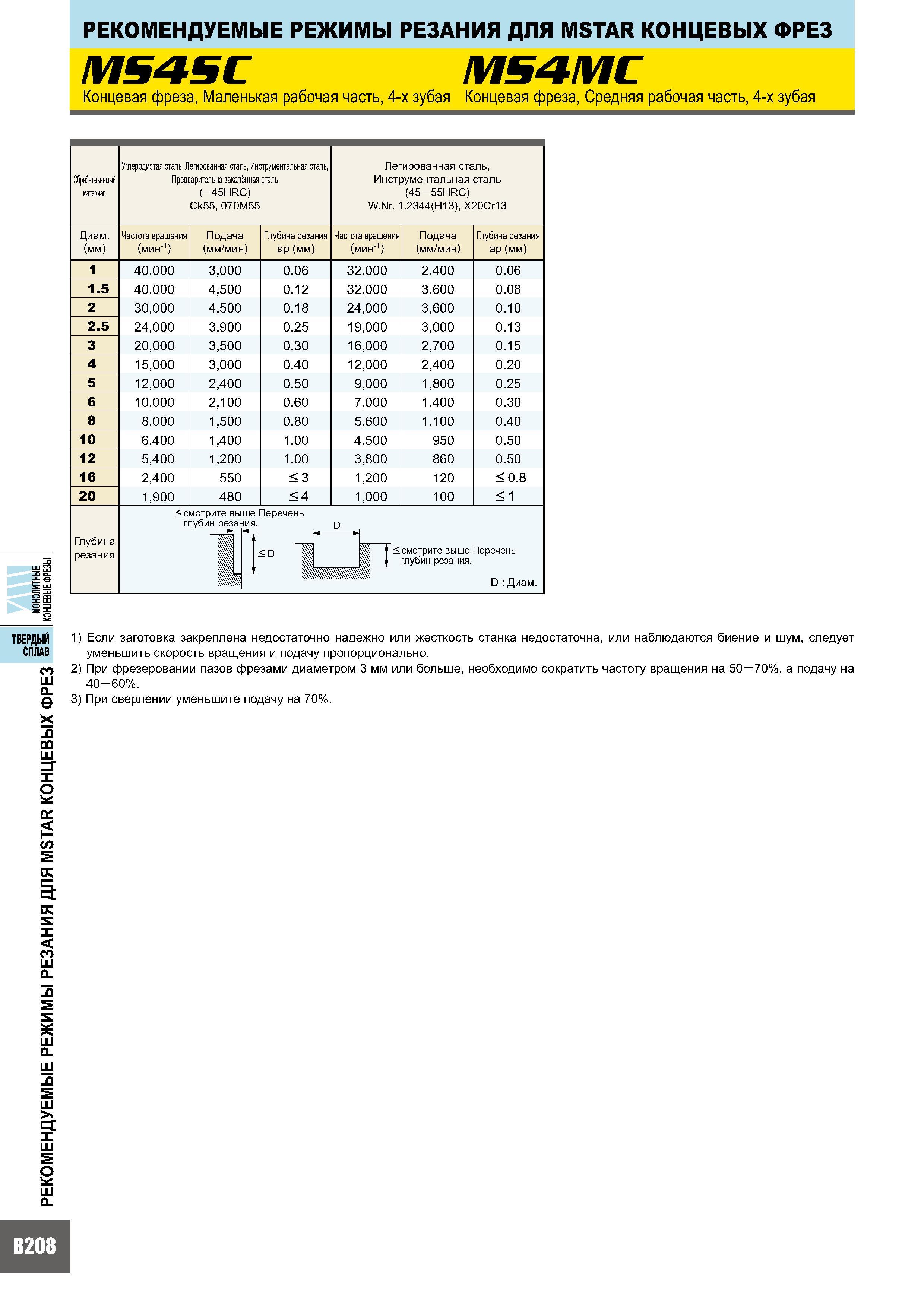

592 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B208

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B208 0592 Lab2u

Рекомендуемые режимы резания ДЛЯ MSTAR КОНЦЕВЫХ ФРЕЗ MS4SC MS4MC Концевая фреза, Маленькая рабочая часть, 4-х зубая Концевая фреза, Средняя рабочая часть, 4-x зубая UJJJ3 материал Глубина резания Углеродистая сталь, Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (-45HRC) Ck55, 070M55 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) 1 40,000 3,000 0.06 32,000 2,400 0.06 1.5 40,000 4,500 0.12 32,000 3,600 0.08 2 30,000 4,500 0.18 24,000 3,600 0.10 2.5 24,000 3,900 0.25 19,000 3,000 0.13 3 20,000 3,500 0.30 16,000 2,700 0.15 4 15,000 3,000 0.40 12,000 2,400 0.20 5 12,000 2,400 0.50 9,000 1,800 0.25 6 10,000 2,100 0.60 7,000 1,400 0.30 8 8,000 1,500 0.80 5,600 1,100 0.40 10 6,400 1,400 1.00 4,500 950 0.50 12 5,400 1,200 1.00 3,800 860 0.50 16 2,400 550 < 3 1,200 120 < 0.8 20 1,900 480 < 4 1,000 100 < 1 Легированная сталь, Инструментальная сталь (45-55HRC) W.Nr. 1.2344(H13), X20Cr13 < смотрите выше Перечень глубин резания. < D < смотрите выше Перечень глубин резания. D Диам. Твердый сплав СО О. е X .и 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить скорость вращения и подачу пропорционально. 2) При фрезеровании пазов фрезами диаметром 3 мм или больше, необходимо сократить частоту вращения на 50-70%, а подачу на 40-60%. 3) При сверлении уменьшите подачу на 70%. О ы UL СО г к СЦ d к s X < со О. 25 г я О. >. d о D 2
