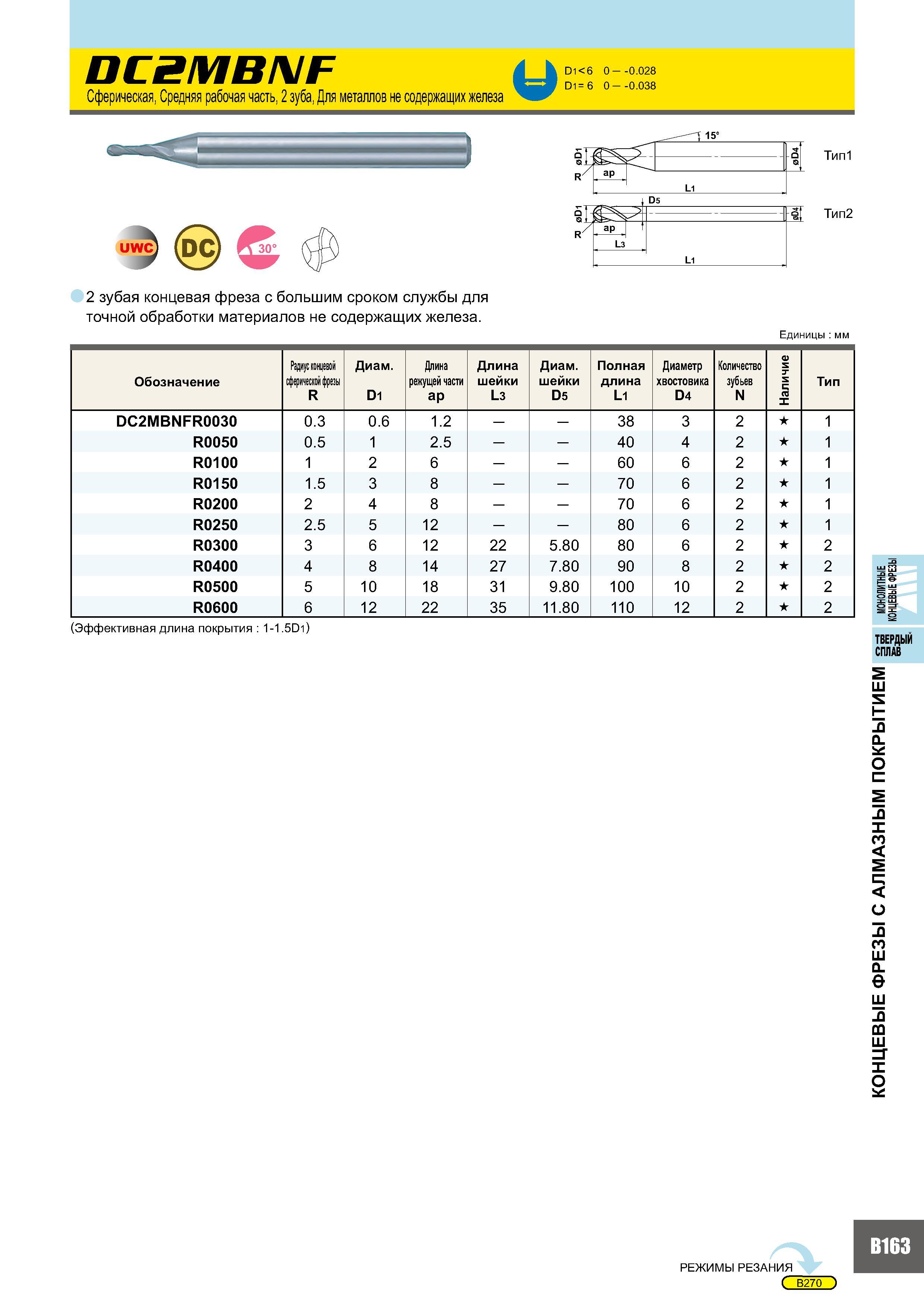

DC2MBNF Сферическая, Средняя рабочая часть, 2 зуба, Для металлов не содержащих железа D1<6 0 - -0.028 D1= 6 0 - -0.038 uwc (DC 30° 2 зубая концевая фреза с большим сроком службы для точной обработки материалов не содержащих железа. Тип1 Тип2 Единицы мм Обозначение Радиус концевой сферической фрезы R Диам. D1 Длина режущей части ap Длина шейки L3 Диам. шейки D5 Полная длина L1 Диаметр хвостовика D4 Количество зубьев N е и ч и а X Тип DC2MBNFR0030 0.3 0.6 1.2 38 3 2 1 R0050 0.5 1 2.5 40 4 2 1 R0100 1 2 6 60 6 2 1 R0150 1.5 3 8 70 6 2 1 R0200 2 4 8 70 6 2 1 R0250 2.5 5 12 80 6 2 1 R0300 3 6 12 22 5.80 80 6 2 2 R0400 4 8 14 27 7.80 90 8 2 2 R0500 5 10 18 31 9.80 100 10 2 2 R0600 6 12 22 35 11.80 110 12 2 2 (Эффективная длина покрытия 1-1.5D1) B163 РЕЖИМЫ РЕЗАНИЯ Концевые фрезы С АЛМАЗНЫМ ПОКРЫТИЕМ 35 МОНОЛИТНЫЕ вДД Концевые фрезы
