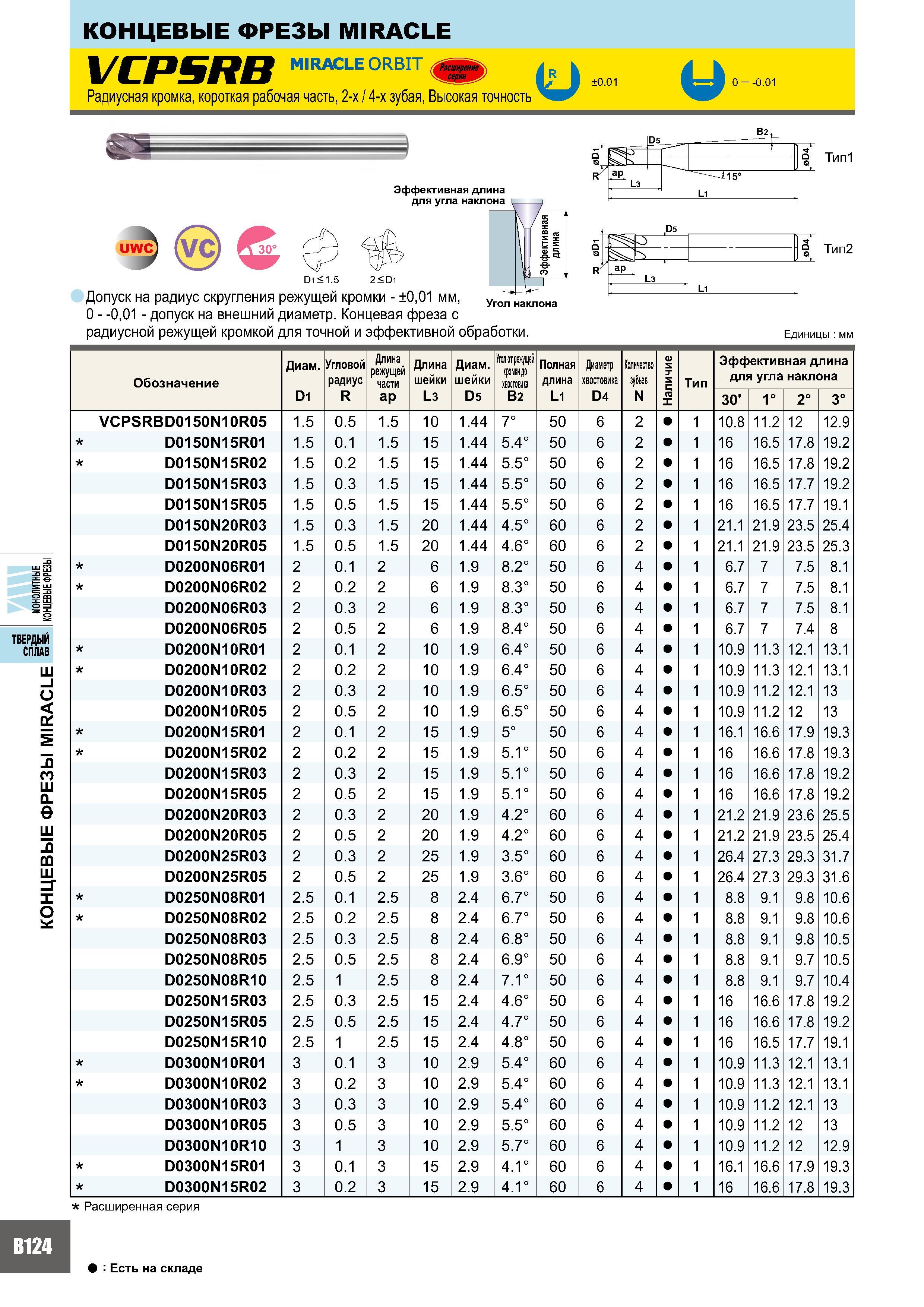

Концевые фрезы MIRACLE VCPSRB MIRACLE ORBIT Радиусная кромка, короткая рабочая часть, 2-х / 4-х зубая, Высокая точность 0 - -0.01 Эффективная длина для угла наклона D5 Г' Q О „ ap L3 L1 uwc (VC 30° D1 < 1.5 2 < D1 Допуск на радиус скругления режущей кромки - ±0,01 мм, 0 - -0,01 - допуск на внешний диаметр. Концевая фреза с радиусной режущей кромкой для точной и эффективной обработки. Угол наклона Тип1 О Q О ap L3 L1 Единицы мм Е 03s о Твердый сплав о i 2 го CL е 00 =г X о Обозначение Диам. D1 Угловой радиус R Длина режущей части ap Длина шейки L3 Диам. шейки D5 Угол от режущей кромки до хвостовика B2 Полная длина L1 Диаметр хвостовика D4 Количество зубьев N е и X и с, а X Тип Эффективная длина для угла наклона 30' 1° 2° 3° VCPSRB D0150N10R05 1.5 0.5 1.5 10 1.44 7° 50 6 2 1 10.8 11.2 12 12.9 D0150N15R01 1.5 0.1 1.5 15 1.44 5.4° 50 6 2 1 16 16.5 17.8 19.2 D0150N15R02 1.5 0.2 1.5 15 1.44 5.5° 50 6 2 1 16 16.5 17.8 19.2 D0150N15R03 1.5 0.3 1.5 15 1.44 5.5° 50 6 2 1 16 16.5 17.7 19.2 D0150N15R05 1.5 0.5 1.5 15 1.44 5.5° 50 6 2 1 16 16.5 17.7 19.1 D0150N20R03 1.5 0.3 1.5 20 1.44 4.5° 60 6 2 1 21.1 21.9 23.5 25.4 D0150N20R05 1.5 0.5 1.5 20 1.44 4. 6 о 60 6 2 1 21.1 21.9 23.5 25.3 D0200N06R01 2 0.1 2 6 1.9 8. 2 о 50 6 4 1 6.7 7 7.5 8.1 D0200N06R02 2 0.2 2 6 1.9 8. 3 о 50 6 4 1 6.7 7 7.5 8.1 D0200N06R03 2 0.3 2 6 1.9 8. 3 о 50 6 4 1 6.7 7 7.5 8.1 D0200N06R05 2 0.5 2 6 1.9 8.4° 50 6 4 1 6.7 7 7.4 8 D0200N10R01 2 0.1 2 10 1.9 6. 4 о 50 6 4 1 10.9 11.3 12.1 13.1 D0200N10R02 2 0.2 2 10 1.9 6. 4 о 50 6 4 1 10.9 11.3 12.1 13.1 D0200N10R03 2 0.3 2 10 1.9 6. 5 о 50 6 4 1 10.9 11.2 12.1 13 D0200N10R05 2 0.5 2 10 1.9 6. 5 о 50 6 4 1 10.9 11.2 12 13 D0200N15R01 2 0.1 2 15 1.9 5° 50 6 4 1 16.1 16.6 17.9 19.3 D0200N15R02 2 0.2 2 15 1.9 5.1° 50 6 4 1 16 16.6 17.8 19.3 D0200N15R03 2 0.3 2 15 1.9 5.1° 50 6 4 1 16 16.6 17.8 19.2 D0200N15R05 2 0.5 2 15 1.9 5.1° 50 6 4 1 16 16.6 17.8 19.2 D0200N20R03 2 0.3 2 20 1.9 4.2° 60 6 4 1 21.2 21.9 23.6 25.5 D0200N20R05 2 0.5 2 20 1.9 4.2° 60 6 4 1 21.2 21.9 23.5 25.4 D0200N25R03 2 0.3 2 25 1.9 3. 5 о 60 6 4 1 26.4 27.3 29.3 31.7 D0200N25R05 2 0.5 2 25 1.9 3. 6 о 60 6 4 1 26.4 27.3 29.3 31.6 D0250N08R01 2.5 0.1 2.5 8 2.4 6.7° 50 6 4 1 8.8 9.1 9.8 10.6 D0250N08R02 2.5 0.2 2.5 8 2.4 6.7° 50 6 4 1 8.8 9.1 9.8 10.6 D0250N08R03 2.5 0.3 2.5 8 2.4 6.8° 50 6 4 1 8.8 9.1 9.8 10.5 D0250N08R05 2.5 0.5 2.5 8 2.4 6. 9 о 50 6 4 1 8.8 9.1 9.7 10.5 D0250N08R10 2.5 1 2.5 8 2.4 7.1° 50 6 4 1 8.8 9.1 9.7 10.4 D0250N15R03 2.5 0.3 2.5 15 2.4 4.6° 50 6 4 1 16 16.6 17.8 19.2 D0250N15R05 2.5 0.5 2.5 15 2.4 4.7° 50 6 4 1 16 16.6 17.8 19.2 D0250N15R10 2.5 1 2.5 15 2.4 4. 8 о 50 6 4 1 16 16.5 17.7 19.1 D0300N10R01 3 0.1 3 10 2.9 5.4° 60 6 4 1 10.9 11.3 12.1 13.1 D0300N10R02 3 0.2 3 10 2.9 5.4° 60 6 4 1 10.9 11.3 12.1 13.1 D0300N10R03 3 0.3 3 10 2.9 5.4° 60 6 4 1 10.9 11.2 12.1 13 D0300N10R05 3 0.5 3 10 2.9 5.5° 60 6 4 1 10.9 11.2 12 13 D0300N10R10 3 1 3 10 2.9 5.7° 60 6 4 1 10.9 11.2 12 12.9 D0300N15R01 3 0.1 3 15 2.9 4.1° 60 6 4 1 16.1 16.6 17.9 19.3 D0300N15R02 3 0.2 3 15 2.9 4.1° 60 6 4 1 16 16.6 17.8 19.3 Расширенная серия B124 Есть на складе
