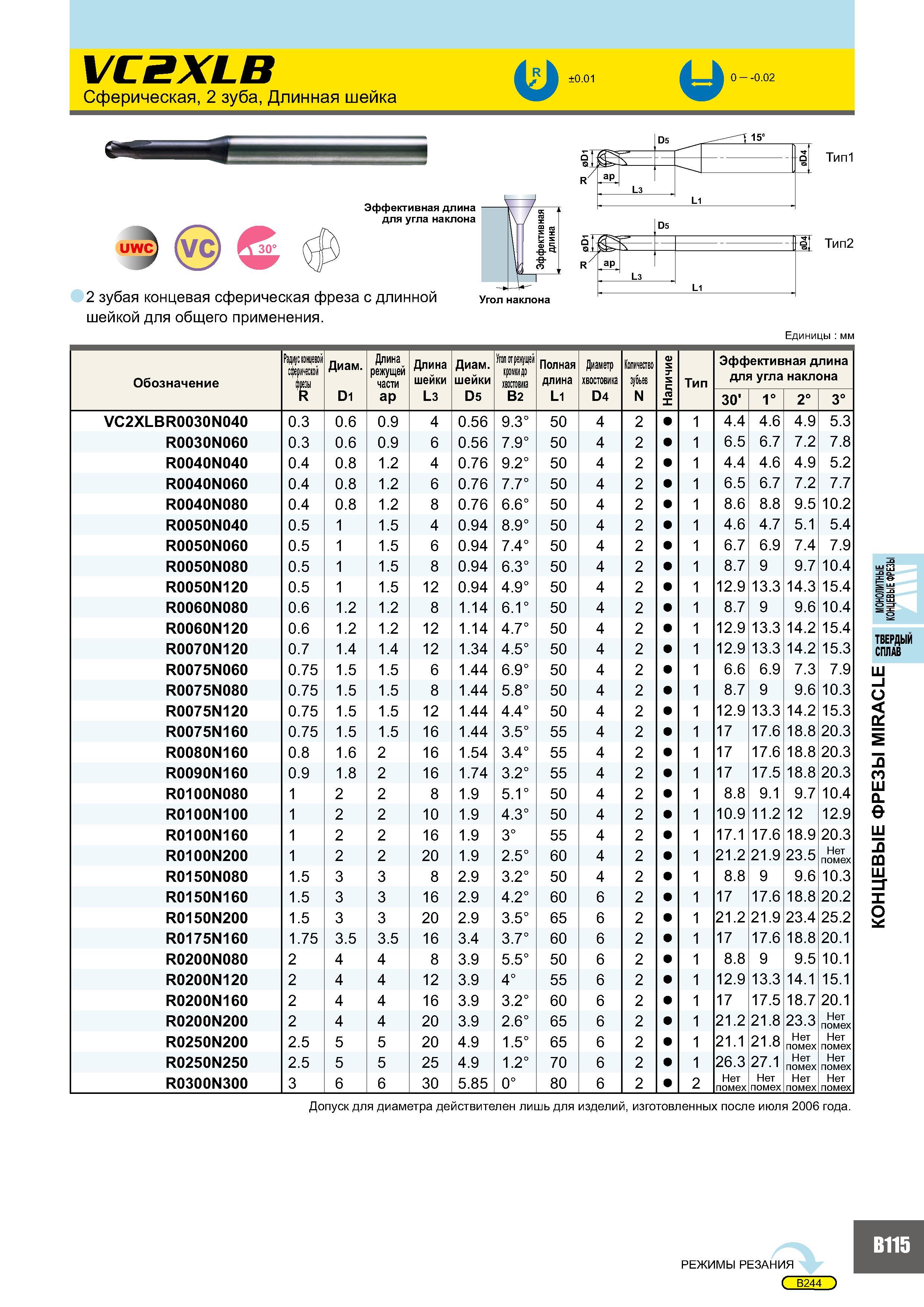

499 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B115

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B115 0499 Lab2u

UWC (VC 0° Эффективная длина для угла наклона 1 г-" Q о й=- J / ap L3 L1 2 зубая концевая сферическая фреза с длинной Угол наклона шейкой для общего применения. 1 ap L3 L1 М Тип2 Единицы мм R Обозначение Радиус концевой сферической R Диам. D1 Длина режущей части ap Длина шейки L3 Диам. шейки D5 Уи от режущей кромки до хвостовика B2 Полная длина L1 Диаметр хвостовика D4 Количество зубьев N е и X и с, а X Тип Эффективная длина для угла наклона 30' 1° 2° 3° VC2XLB R0030N040 0.3 0.6 0.9 4 0.56 9. 3 О 50 4 2 1 4.4 4.6 4.9 5.3 R0030N060 0.3 0.6 0.9 6 0.56 7.9° 50 4 2 1 6.5 6.7 7.2 7.8 R0040N040 0.4 0.8 1.2 4 0.76 9.2° 50 4 2 1 4.4 4.6 4.9 5.2 R0040N060 0.4 0.8 1.2 6 0.76 7.7° 50 4 2 1 6.5 6.7 7.2 7.7 R0040N080 0.4 0.8 1.2 8 0.76 6.6° 50 4 2 1 8.6 8.8 9.5 10.2 R0050N040 0.5 1 1.5 4 0.94 8. 9 О 50 4 2 1 4.6 4.7 5.1 5.4 R0050N060 0.5 1 1.5 6 0.94 7.4° 50 4 2 1 6.7 6.9 7.4 7.9 R0050N080 0.5 1 1.5 8 0.94 6.3° 50 4 2 1 8.7 9 9.7 10.4 R0050N120 0.5 1 1.5 12 0.94 4.9° 50 4 2 1 12.9 13.3 14.3 15.4 R0060N080 0.6 1.2 1.2 8 1.14 6.1° 50 4 2 1 8.7 9 9.6 10.4 R0060N120 0.6 1.2 1.2 12 1.14 4.7° 50 4 2 1 12.9 13.3 14.2 15.4 R0070N120 0.7 1.4 1.4 12 1.34 4.5° 50 4 2 1 12.9 13.3 14.2 15.3 R0075N060 0.75 1.5 1.5 6 1.44 6. 9 о 50 4 2 1 6.6 6.9 7.3 7.9 R0075N080 0.75 1.5 1.5 8 1.44 5. 8 о 50 4 2 1 8.7 9 9.6 10.3 R0075N120 0.75 1.5 1.5 12 1.44 4.4° 50 4 2 1 12.9 13.3 14.2 15.3 R0075N160 0.75 1.5 1.5 16 1.44 3. 5 о 55 4 2 1 17 17.6 18.8 20.3 R0080N160 0.8 1.6 2 16 1.54 3. 4 о 55 4 2 1 17 17.6 18.8 20.3 R0090N160 0.9 1.8 2 16 1.74 3. 2 о 55 4 2 1 17 17.5 18.8 20.3 R0100N080 1 2 2 8 1.9 5.1° 50 4 2 1 8.8 9.1 9.7 10.4 R0100N100 1 2 2 10 1.9 4.3° 50 4 2 1 10.9 11.2 12 12.9 R0100N160 1 2 2 16 1.9 3° 55 4 2 1 17.1 17.6 18.9 20.3 R0100N200 1 2 2 20 1.9 2.5° 60 4 2 1 21.2 21.9 23.5 Нет помех R0150N080 1.5 3 3 8 2.9 3. 2 о 50 4 2 1 8.8 9 9.6 10.3 R0150N160 1.5 3 3 16 2.9 4.2° 60 6 2 1 17 17.6 18.8 20.2 R0150N200 1.5 3 3 20 2.9 3. 5 о 65 6 2 1 21.2 21.9 23.4 25.2 R0175N160 1.75 3.5 3.5 16 3.4 3.7° 60 6 2 1 17 17.6 18.8 20.1 R0200N080 2 4 4 8 3.9 5.5° 50 6 2 1 8.8 9 9.5 10.1 R0200N120 2 4 4 12 3.9 4° 55 6 2 1 12.9 13.3 14.1 15.1 R0200N160 2 4 4 16 3.9 3. 2 о 60 6 2 1 17 17.5 18.7 20.1 R0200N200 2 4 4 20 3.9 2. 6 о 65 6 2 1 21.2 21.8 23.3 Нет помех R0250N200 2.5 5 5 20 4.9 1.5° 65 6 2 1 21.1 21.8 Нет помех Нет помех R0250N250 2.5 5 5 25 4.9 1.2° 70 6 2 1 26.3 27.1 Нет помех Нет помех R0300N300 3 6 6 30 5.85 0° 80 6 2 2 Нет помех Нет помех Нет помех Нет помех Допуск для диаметра действителен лишь для изделий, изготовленных после июля 2006 года. РЕЖИМЫ РЕЗАНИЯ
