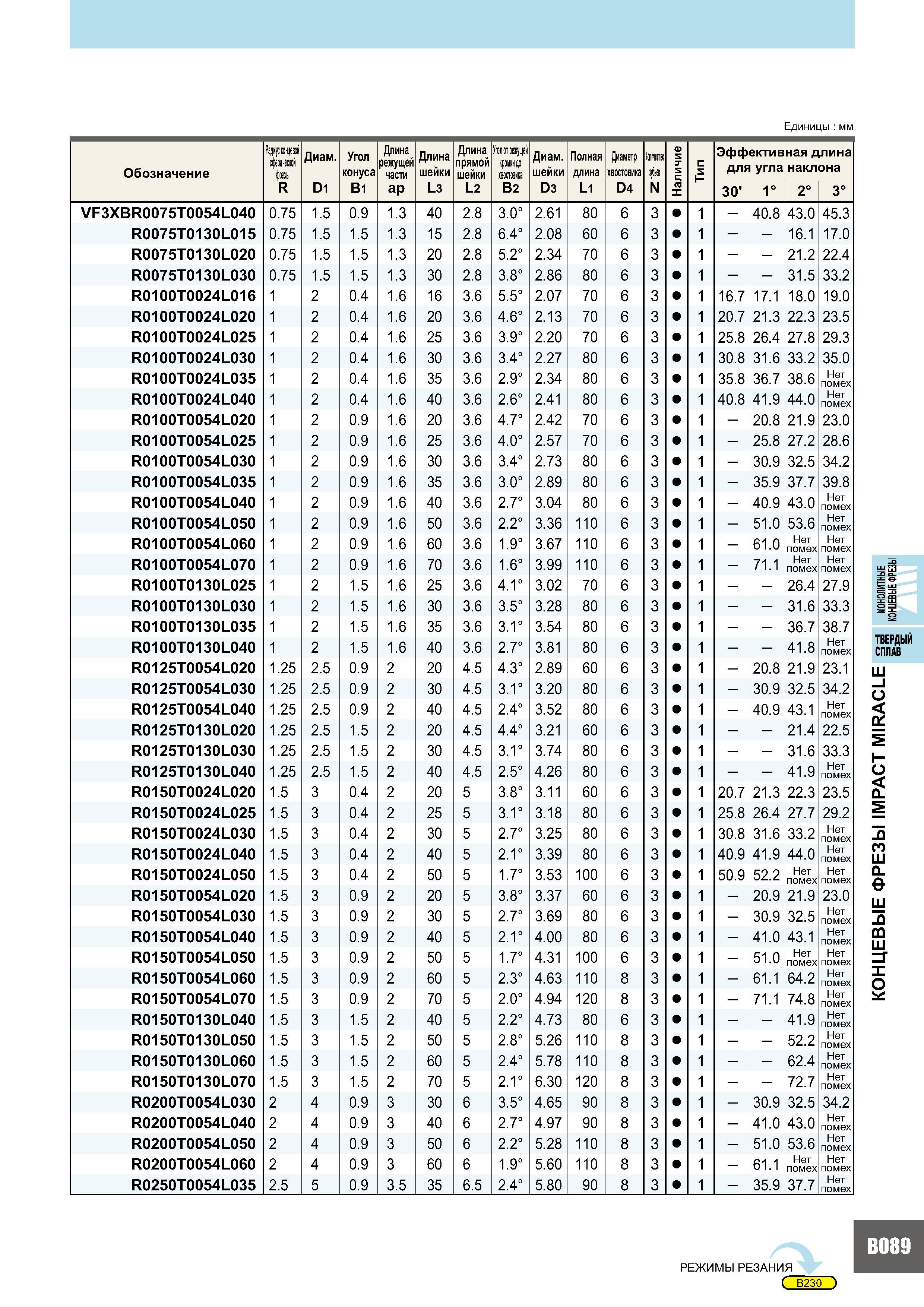

473 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B089

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B089 0473 Lab2u

Единицы мм Обозначение Радиус концевой сферической фрезы R Диам. D1 Угол конуса B1 Длина режущей части ap Длина шейки L3 Длина прямой шейки L2 Угол от режущей кромки до хвостовика B2 Диам. шейки D3 Полная длина L1 Диаметр хвостовика D4 1 ея 0(£ N е и и а X с и 1- Эффективная длина для угла наклона 30' 1° 2° 3° VF3XBR0075T0054L040 0.75 1.5 0.9 1.3 40 2.8 3.0° 2.61 80 6 3 1 - 40.8 43.0 45.3 R0075T0130L015 0.75 1.5 1.5 1.3 15 2.8 6.4° 2.08 60 6 3 1 16.1 17.0 R0075T0130L020 0.75 1.5 1.5 1.3 20 2.8 5.2° 2.34 70 6 3 1 21.2 22.4 R0075T0130L030 0.75 1.5 1.5 1.3 30 2.8 3.8° 2.86 80 6 3 1 31.5 33.2 R0100T0024L016 1 2 0.4 1.6 16 3.6 5.5° 2.07 70 6 3 1 16.7 17.1 18.0 19.0 R0100T0024L020 1 2 0.4 1.6 20 3.6 4.6° 2.13 70 6 3 1 20.7 21.3 22.3 23.5 R0100T0024L025 1 2 0.4 1.6 25 3.6 3.9° 2.20 70 6 3 1 25.8 26.4 27.8 29.3 R0100T0024L030 1 2 0.4 1.6 30 3.6 3.4° 2.27 80 6 3 1 30.8 31.6 33.2 35.0 R0100T0024L035 1 2 0.4 1.6 35 3.6 2.9° 2.34 80 6 3 1 35.8 36.7 38.6 Нет помех R0100T0024L040 1 2 0.4 1.6 40 3.6 2.6° 2.41 80 6 3 1 40.8 41.9 44.0 Нет помех R0100T0054L020 1 2 0.9 1.6 20 3.6 4.7° 2.42 70 6 3 1 - 20.8 21.9 23.0 R0100T0054L025 1 2 0.9 1.6 25 3.6 4.0° 2.57 70 6 3 1 - 25.8 27.2 28.6 R0100T0054L030 1 2 0.9 1.6 30 3.6 3.4° 2.73 80 6 3 1 - 30.9 32.5 34.2 R0100T0054L035 1 2 0.9 1.6 35 3.6 3.0° 2.89 80 6 3 1 - 35.9 37.7 39.8 R0100T0054L040 1 2 0.9 1.6 40 3.6 2.7° 3.04 80 6 3 1 - 40.9 43.0 Нет помех R0100T0054L050 1 2 0.9 1.6 50 3.6 2.2° 3.36 110 6 3 1 - 51.0 53.6 Нет помех R0100T0054L060 1 2 0.9 1.6 60 3.6 1.9° 3.67 110 6 3 1 - 61.0 Нет помех Нет помех R0100T0054L070 1 2 0.9 1.6 70 3.6 1.6° 3.99 110 6 3 1 - 71.1 Нет помех Нет помех R0100T0130L025 1 2 1.5 1.6 25 3.6 4.1° 3.02 70 6 3 1 26.4 27.9 R0100T0130L030 1 2 1.5 1.6 30 3.6 3.5° 3.28 80 6 3 1 31.6 33.3 R0100T0130L035 1 2 1.5 1.6 35 3.6 3.1° 3.54 80 6 3 1 36.7 38.7 R0100T0130L040 1 2 1.5 1.6 40 3.6 2.7° 3.81 80 6 3 1 41.8 Нет помех R0125T0054L020 1.25 2.5 0.9 2 20 4.5 4.3° 2.89 60 6 3 1 - 20.8 21.9 23.1 R0125T0054L030 1.25 2.5 0.9 2 30 4.5 3.1° 3.20 80 6 3 1 - 30.9 32.5 34.2 R0125T0054L040 1.25 2.5 0.9 2 40 4.5 2.4° 3.52 80 6 3 1 - 40.9 43.1 Нет помех R0125T0130L020 1.25 2.5 1.5 2 20 4.5 4.4° 3.21 60 6 3 1 21.4 22.5 R0125T0130L030 1.25 2.5 1.5 2 30 4.5 3.1° 3.74 80 6 3 1 31.6 33.3 R0125T0130L040 1.25 2.5 1.5 2 40 4.5 2.5° 4.26 80 6 3 1 41.9 Нет помех R0150T0024L020 1.5 3 0.4 2 20 5 3.8° 3.11 60 6 3 1 20.7 21.3 22.3 23.5 R0150T0024L025 1.5 3 0.4 2 25 5 3.1° 3.18 80 6 3 1 25.8 26.4 27.7 29.2 R0150T0024L030 1.5 3 0.4 2 30 5 2.7° 3.25 80 6 3 1 30.8 31.6 33.2 Нет помех R0150T0024L040 1.5 3 0.4 2 40 5 2.1° 3.39 80 6 3 1 40.9 41.9 44.0 Нет помех R0150T0024L050 1.5 3 0.4 2 50 5 1.7° 3.53 100 6 3 1 50.9 52.2 Нет помех Нет помех R0150T0054L020 1.5 3 0.9 2 20 5 3.8° 3.37 60 6 3 1 - 20.9 21.9 23.0 R0150T0054L030 1.5 3 0.9 2 30 5 2.7° 3.69 80 6 3 1 - 30.9 32.5 Нет помех R0150T0054L040 1.5 3 0.9 2 40 5 2.1° 4.00 80 6 3 1 - 41.0 43.1 Нет помех R0150T0054L050 1.5 3 0.9 2 50 5 1.7° 4.31 100 6 3 1 - 51.0 Нет помех Нет помех R0150T0054L060 1.5 3 0.9 2 60 5 2.3° 4.63 110 8 3 1 - 61.1 64.2 Нет помех R0150T0054L070 1.5 3 0.9 2 70 5 2.0° 4.94 120 8 3 1 - 71.1 74.8 Нет помех R0150T0130L040 1.5 3 1.5 2 40 5 2.2° 4.73 80 6 3 1 41.9 Нет помех R0150T0130L050 1.5 3 1.5 2 50 5 2.8° 5.26 110 8 3 1 52.2 Нет помех R0150T0130L060 1.5 3 1.5 2 60 5 2.4° 5.78 110 8 3 1 62.4 Нет помех R0150T0130L070 1.5 3 1.5 2 70 5 2.1° 6.30 120 8 3 1 72.7 Нет помех R0200T0054L030 2 4 0.9 3 30 6 3.5° 4.65 90 8 3 1 - 30.9 32.5 34.2 R0200T0054L040 2 4 0.9 3 40 6 2.7° 4.97 90 8 3 1 - 41.0 43.0 Нет помех R0200T0054L050 2 4 0.9 3 50 6 2.2° 5.28 110 8 3 1 - 51.0 53.6 Нет помех R0200T0054L060 2 4 0.9 3 60 6 1.9° 5.60 110 8 3 1 - 61.1 Нет помех Нет помех R0250T0054L035 2.5 5 0.9 3.5 35 6.5 2.4° 5.80 90 8 3 1 - 35.9 37.7 Нет помех РЕЖИМЫ РЕЗАНИЯ ( B230 ) Концевые фрезы IMPACT MIRACLE 35 МОНОЛИТНЫЕ вДД Концевые фрезы
