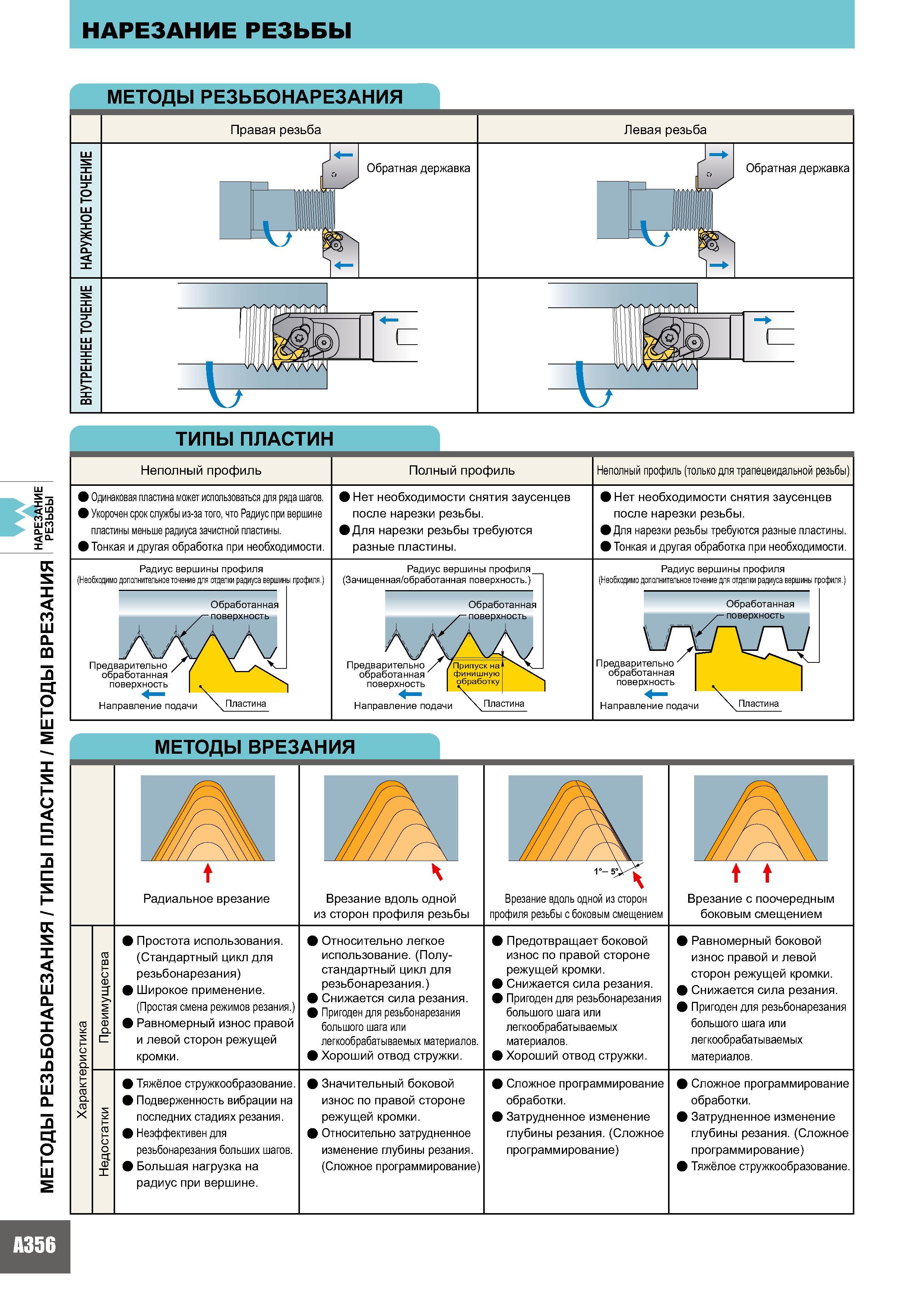

МЕТОДЫ РЕЗЬБОНАРЕЗАНИЯ / ТИПЫ ПЛАСТИН / МЕТОДЫ ВРЕЗАНИЯ РЕЗЬБЫ A356 НАРЕЗАНИЕ РЕЗЬБЫ МЕТОДЫ РЕЗЬБОНАРЕЗАНИЯ ТИПЫ ПЛАСТИН Неполный профиль Полный профиль Неполный профиль (только для трапецеидальной резьбы) 9 Одинаковая пластина может использоваться для ряда шагов. 9 Укорочен срок службы из-за того, что Радиус при вершине пластины меньше радиуса зачистной пластины. 9 Тонкая и другая обработка при необходимости. 9 Нет необходимости снятия заусенцев после нарезки резьбы. 9 Для нарезки резьбы требуются разные пластины. 9 Нет необходимости снятия заусенцев после нарезки резьбы. 9 Для нарезки резьбы требуются разные пластины. 9 Тонкая и другая обработка при необходимости. Радиус вершины профиля (Необходимо дополнительное точение для отделки радиуса вершины профиля.) Обработанная поверхность Предварительно / 7 уч,V 1 обработанная поверхность Радиус вершины профиля (Зачищенная/обработанная поверхность.) Обработанная поверхность V / -4. / Радиус вершины профиля (Необходимо дополнительное точение для отделки радиуса вершины профиля.) Обработанная поверхность Предварительно ./ /Припуск на обработанная финишную поверхность обраб°тку Предварительно 1 обработанная поверхность Направление подачи Пластина Направление подачи Пластина Направление подачи Пластина МЕТОДЫ ВРЕЗАНИЯ Лк А А t Радиальное врезание Врезание вдоль одной из сторон профиля резьбы г- Врезание вдоль одной из сторон профиля резьбы с боковым смещением t t Врезание с поочередным боковым смещением Характеристика Преимущества 9 Простота использования. (Стандартный цикл для резьбонарезания) 9 Широкое применение. (Простая смена режимов резания.) 9 Равномерный износ правой и левой сторон режущей кромки. 9 Относительно легкое использование. (Полу-стандартный цикл для резьбонарезания.) 9 Снижается сила резания. 9 Пригоден для резьбонарезания большого шага или легкообрабатываемых материалов. 9 Хороший отвод стружки. 9 Предотвращает боковой износ по правой стороне режущей кромки. 9 Снижается сила резания. 9 Пригоден для резьбонарезания большого шага или легкообрабатываемых материалов. 9 Хороший отвод стружки. 9 Равномерный боковой износ правой и левой сторон режущей кромки. 9 Снижается сила резания. 9 Пригоден для резьбонарезания большого шага или легкообрабатываемых материалов. Недостатки 9 Тяжёлое стружкообразование. 9 Подверженность вибрации на последних стадиях резания. 9 Неэффективен для резьбонарезания больших шагов. 9 Большая нагрузка на радиус при вершине. 9 Значительный боковой износ по правой стороне режущей кромки. 9 Относительно затрудненное изменение глубины резания. (Сложное программирование) 9 Сложное программирование обработки. 9 Затрудненное изменение глубины резания. (Сложное программирование) 9 Сложное программирование обработки. 9 Затрудненное изменение глубины резания. (Сложное программирование) 9 Тяжёлое стружкообразование.
