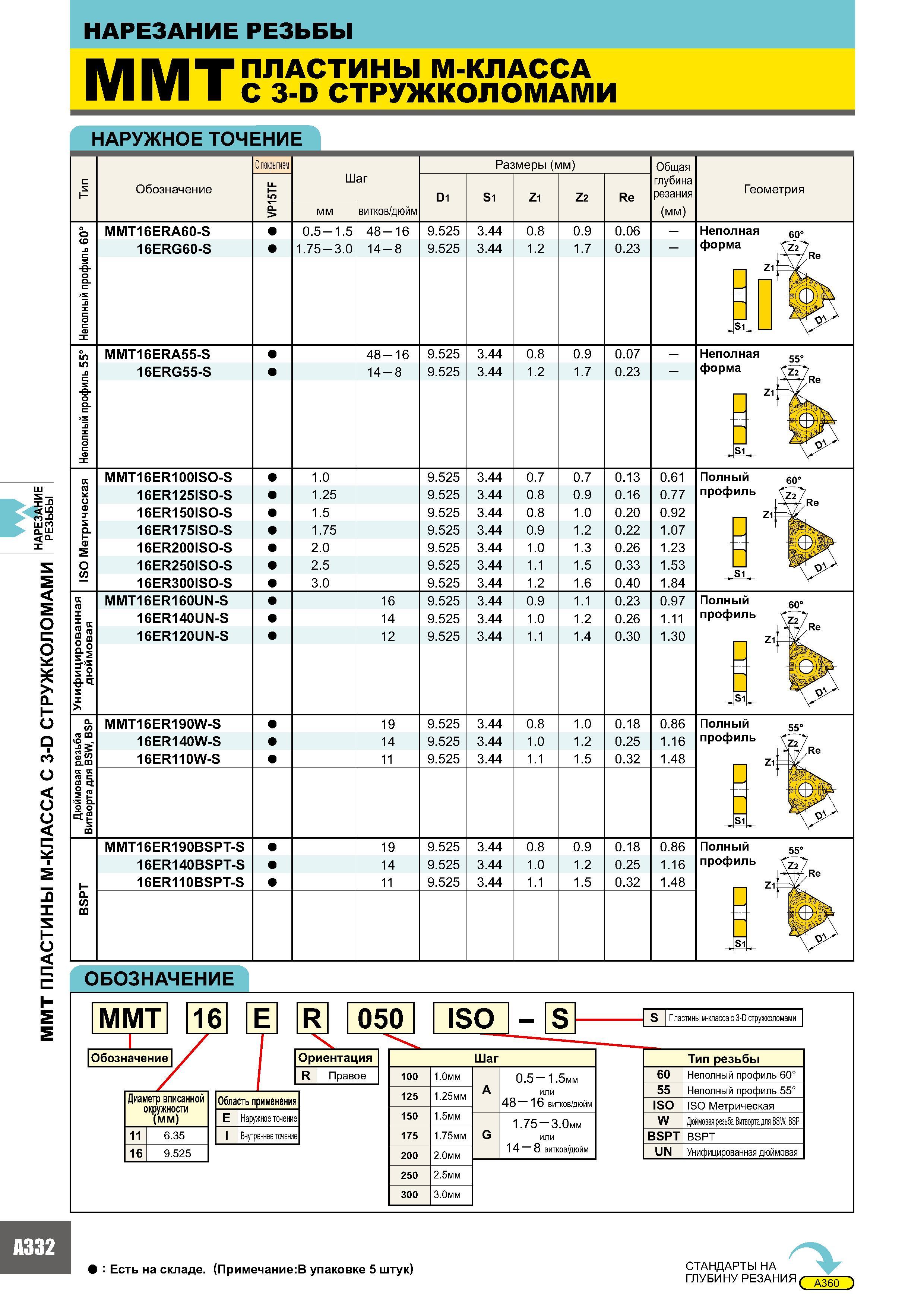

НАРЕЗАНИЕ РЕЗЬБЫ ММТПЛАСТИНЫ М-КЛАССА С 3-D СТРУЖКОЛОМАМИ НАРУЖНОЕ ТОЧ ЕНИ Е Обозначение С покрытием Шаг Размеры (мм) Общая глубина резания (мм) VP15TF D1 S1 Z1 Z2 Re мм витков/дюйм MMT16ERA60-S -1 о 48-16 9.525 3.44 0.8 0.9 0.06 - 16ERG60-S 1.75-3.0 14-8 9.525 3.44 1.2 1.7 0.23 - MMT16ERA55-S 48-16 9.525 3.44 0.8 0.9 0.07 - 16ERG55-S 14-8 9.525 3.44 1.2 1.7 0.23 - MMT16ER100ISO-S 1.0 9.525 3.44 0.7 0.7 0.13 0.61 16ER125ISO-S 1.25 9.525 3.44 0.8 0.9 0.16 0.77 16ER150ISO-S 1.5 9.525 3.44 0.8 1.0 0.20 0.92 16ER175ISO-S 1.75 9.525 3.44 0.9 1.2 0.22 1.07 16ER200ISO-S 2.0 9.525 3.44 1.0 1.3 0.26 1.23 16ER250ISO-S 2.5 9.525 3.44 1.1 1.5 0.33 1.53 16ER300ISO-S 3.0 9.525 3.44 1.2 1.6 0.40 1.84 MMT16ER160UN-S 16 9.525 3.44 0.9 1.1 0.23 0.97 16ER140UN-S 14 9.525 3.44 1.0 1.2 0.26 1.11 16ER120UN-S 12 9.525 3.44 1.1 1.4 0.30 1.30 MMT16ER190W-S 19 9.525 3.44 0.8 1.0 0.18 0.86 16ER140W-S 14 9.525 3.44 1.0 1.2 0.25 1.16 16ER110W-S 11 9.525 3.44 1.1 1.5 0.32 1.48 MMT16ER190BSPT-S 19 9.525 3.44 0.8 0.9 0.18 0.86 16ER140BSPT-S 14 9.525 3.44 1.0 1.2 0.25 1.16 16ER110BSPT-S 11 9.525 3.44 1.1 1.5 0.32 1.48 Геометрия Неполная форма I I Z1 Si Неполная форма S1 Полный 60° о; га х у I а s I Полный профиль -0 э 3 am SS m 3 о 5 >s 2 9 d Полный профиль Z1 S1 Полный профиль S1 ОБОЗНАЧЕНИЕ 16 9.525 MMT 16 E R 050 ISO Диаметр вписанной окружности (мм) Область применения E Наружное точение 11 6.35 I Внутреннее точение Ориентация R Правое S S Пластины м-класса с 3-D стружколомами Шаг 100 1.0мм 125 1.25мм 150 1.5мм 175 1.75мм 200 2.0мм 250 2.5мм 300 3.0мм A 0.5 1.5мм или 48 16 витков/дюйм G 1.75-3.0мм или 14 - 8 витков/дюйм Тип резьбы 60 Неполный профиль 60° 55 Неполный профиль 55° ISO ISO Метрическая W Дюймовая резьба Витворта для BSW, BSP BSPT BSPT UN Унифицированная дюймовая A332 Есть на складе. (Примечание:В упаковке 5 штук) СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ ( д360 )
