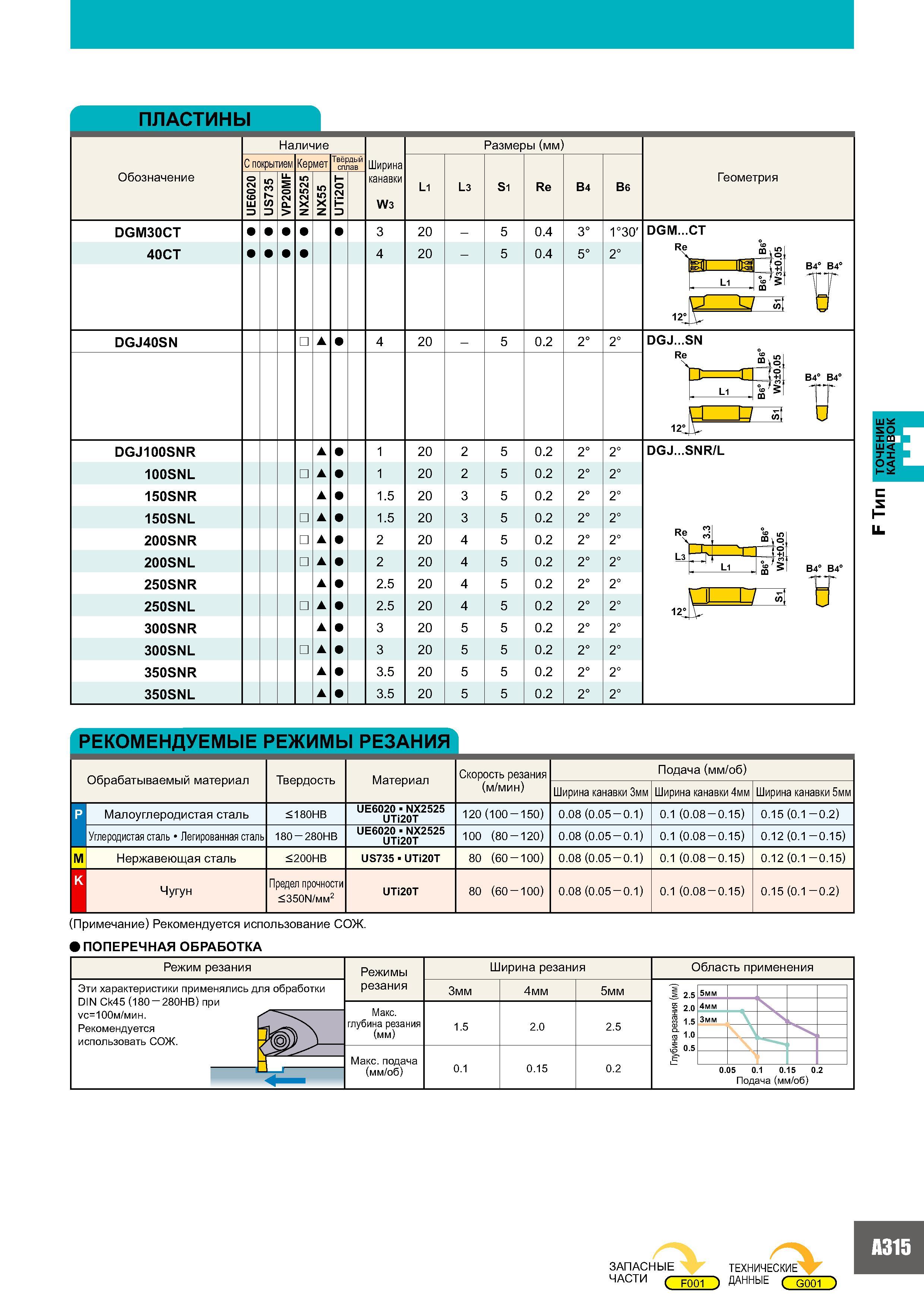

333 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A315

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A315 0333 Lab2u

ПЛАСТИНЫ >1 Обозначение Наличие Ширина канавки W3 Размеры (мм) Геометрия С покрытием Кермет Твёрдый сплав Ll L3 Si Re B4 B6 UE6020 US735 VP20MF NX2525 NX55 UTi20T I DGM30CT 3 20 - 5 0.4 3° 1°30' DGM...CT 40CT 4 20 - 5 0.4 5° 2° Re 411 1ЦД1 i + 1 B4' B4' IT 12° U Q а П DGJ40SN 4 20 - 5 0.2 2° 2° DGJ...SN Re 12° Bff u и s и DGJ100SNR 1 20 2 5 0.2 2° 2° DGJ...SNR/L 100SNL 1 20 2 5 0.2 2° 2° 150SNR 1.5 20 3 5 0.2 2° 2° 150SNL 1.5 20 3 5 0.2 2° 2° П I О Re ”1 £, S 1 200SNR 2 20 4 5 0.2 2° 2° 200SNL 2 20 4 5 0.2 2° 2° L3 44 1 i -щ L1 51 B4° B4° 250SNR 2.5 20 4 5 0.2 2° 2° TT J u 1 250SNL 2.5 20 4 5 0.2 2° 2° 12° 300SNR 3 20 5 5 0.2 2° 2° 300SNL 3 20 5 5 0.2 2° 2° 350SNR 3.5 20 5 5 0.2 2° 2° 350SNL 3.5 20 5 5 0.2 2° 2° Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания Подача (мм/об) (м/мин) Ширина канавки 3мм Ширина канавки 4мм Ширина канавки 5мм P Малоуглеродистая сталь <180HB UE6020 NX2525 UTi20T 120 (100-150) 0.08 (0.05-0.1) 0.1 (0.08-0.15) 0.15 (0.1 -0.2) L Углеродистая сталь Легированная сталь 180-280HB UE6020 NX2525 UTi20T 100 (80-120) 0.08 (0.05-0.1) 0.1 (0.08-0.15) 0.12 (0.1 -0.15) Нержавеющая сталь <200HB US735 UTi20T 80 (60-100) 0.08 (0.05-0.1) 0.1 (0.08-0.15) 0.12 (0.1 -0.15) K Чугун Предел прочности <350№мм2 UTi20T 80 (60-100) 0.08 (0.05-0.1) 0.1 (0.08-0.15) 0.15 (0.1 -0.2) (Примечание) Рекомендуется использование СОЖ. ПОПЕРЕЧНАЯ ОБРАБОТКА Режим резания Эти характеристики применялись для обработки DIN Ck45 (180-280HB) при уо=100м/мин. Рекомендуется использовать СОЖ. Режимы резания Макс. глубина резания (мм) Макс. подача (мм/об) Ширина резания 3мм 1.5 0.1 4мм 2.0 0.15 5мм 2.5 0.2 Область применения 5мм 4мм 3мм V, V 0.05 0.1 0.15 0.2 Подача (мм/об) ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ С F001 ) ДАННЬЕ ( G001 ) A315 F Тип ТОЧЕНИЕ КАНАВОК
