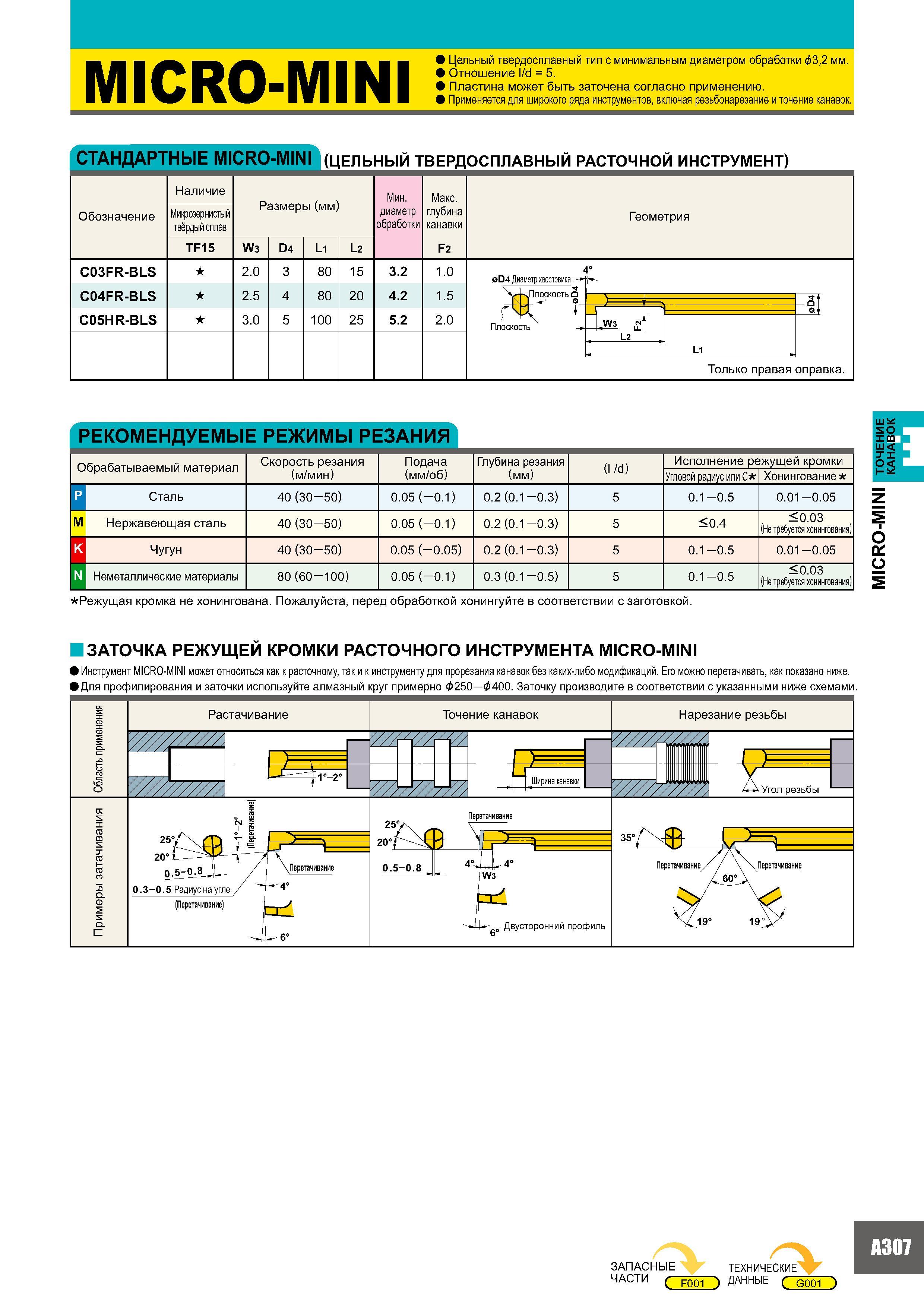

MICRO-MINI Цельный твердосплавный тип с минимальным диаметром обработки & 3,2 мм. Отношение l/d = 5. Пластина может быть заточена согласно применению. Применяется для широкого ряда инструментов, включая резьбонарезание и точение канавок. СТАНДАРТНЫЕ MICRO-MINI (цельный твердосплавный расточной инструмент) Обозначение Наличие Микрозернистый твёрдый сплав Размеры (мм) Мин. диаметр обработки Макс. глубина канавки F2 Геометрия TF15 W3 D4 L1 L2 C03FR-BLS s 2.0 3 80 15 3.2 1.0 0D4 Диаметр хвостовика -н Iе C04FR-BLS s 2.5 4 80 20 4.2 1.5 ЧгКПлоскость о 0 -s C05HR-BLS s 3.0 5 100 25 5.2 2.0 ГЧЯ L Плоскость - „W3 L1 Только правая оправка. L2 ( Рекомендуемые режимы резания Обрабатываемый материал Скорость резания Подача Глубина резания (l /d) I Исполнение режущей кромки 1 (м/мин) (мм/об) (мм) Угловой радиус или С Хонингование р Сталь 40 (30-50) 0.05 (-0.1) 0.2 (0.1 0.3) 5 о 1- о 0.01-0.05 Нержавеющая сталь 40 (30-50) 0.05 (-0.1) 0.2 (0.1 0.3) 5 < 0.4 <0.03 (Не требуется хонингования) K Чугун 40 (30-50) 0.05 (-0.05) 0.2 (0.1 0.3) 5 0.1 -0.5 0.01-0.05 N Неметаллические материалы 80 (60-100) 0.05 (-0.1) 0.3 (0.1-0.5) 5 0.1 -0.5 <0.03 (Не требуется хонингования) Режущая кромка не хонингована. Пожалуйста, перед обработкой хонингуйте в соответствии с заготовкой. ЗАТОЧКА РЕЖУЩЕЙ КРОМКИ РАСТОЧНОГО ИНСТРУМЕНТА MICRO-MINI Инструмент MICRO-MINI может относиться как к расточному, так и к инструменту для прорезания канавок без каких-либо модификаций. Его можно перетачивать, как показано ниже. Для профилирования и заточки используйте алмазный круг примерно &250-&400. Заточку производите в соответствии с указанными ниже схемами. ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ С F001 ) даННЬе ( G001 ) A307 MICRO-MINI ТОЧЕНИЕ КАНАВОК
