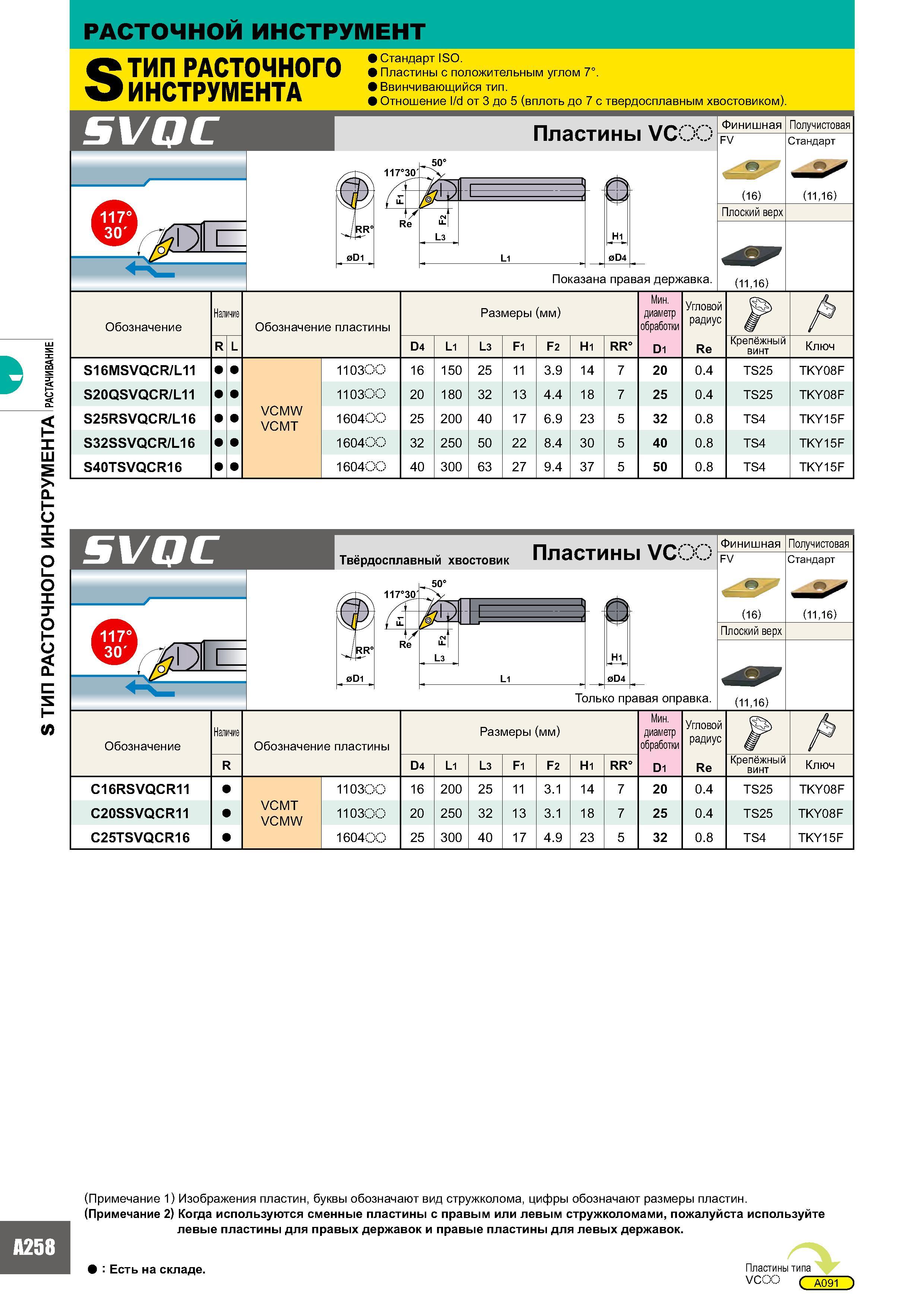

S ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ A258 РАСТОЧНОЙ инструмент S SVQC ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7°. Ввинчивающийся тип. Отношение l/d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). Пластины VCC H1 0D4 Показана правая державка. Финишная Получистовая FV (16) Стандарт (11,16) Плоский верх (11,16) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R L D4 L1 L3 F1 F2 H1 RR° D1 Re Крепёжный винт Ключ S16MSVQCR/L11 110300 16 150 25 11 3.9 14 7 20 0.4 TS25 TKY08F S20QSVQCR/L11 VCMW VCMT 110300 20 180 32 13 4.4 18 7 25 0.4 TS25 TKY08F S25RSVQCR/L16 160400 25 200 40 17 6.9 23 5 32 0.8 TS4 TKY15F S32SSVQCR/L16 160400 32 250 50 22 8.4 30 5 40 0.8 TS4 TKY15F S40TSVQCR16 160400 40 300 63 27 9.4 37 5 50 0.8 TS4 TKY15F SVQC Твёрдосплавный хвостовик Пластины VC 117°30 50° 1 k II 1 (S' L1 I Только правая оправка. Финишная Получистовая FV Стандарт (16) (11,16) Плоский верх (11,16) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус ft R D4 L1 L3 F1 F2 H1 RR° D1 Re Крепёжный винт Ключ C16RSVQCR11 110300 16 200 25 11 3.1 14 7 20 0.4 TS25 TKY08F C20SSVQCR11 VCMT VCMW 110300 20 250 32 13 3.1 18 7 25 0.4 TS25 TKY08F C25TSVQCR16 160400 25 300 40 17 4.9 23 5 32 0.8 TS4 TKY15F (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. Пластины типа VC00 С A091 )
