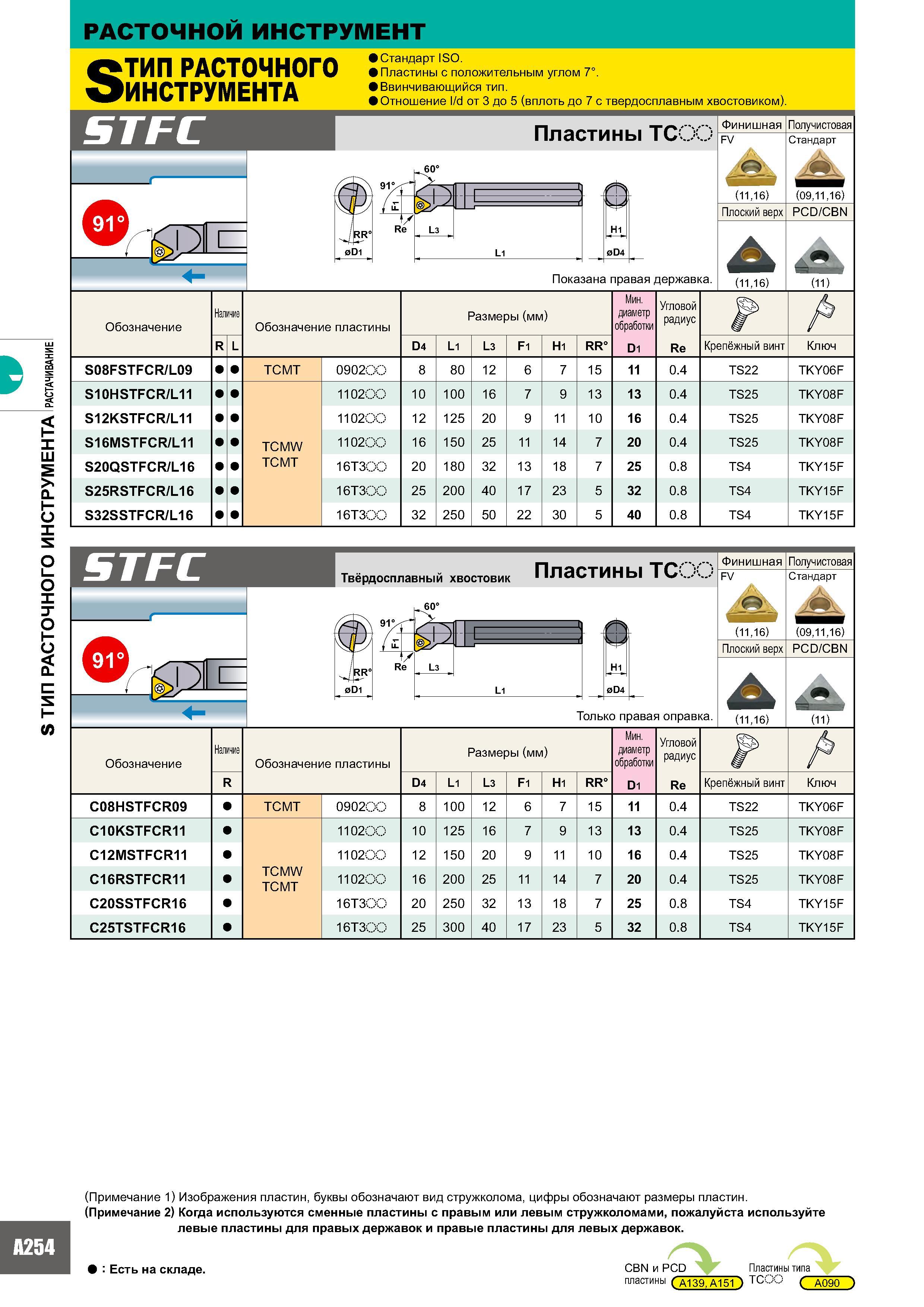

S ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ A254 РАСТОЧНОЙ инструмент S ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7°. Ввинчивающийся тип. Отношение l/d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). STFC Пластины TCC Гэг) Показана правая державка. Финишная Получистовая FV Стандарт jjL (11,16) (09,11,16) Плоский верх PCD/CBN (11,16) (11) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус A R L D4 L1 L3 F1 H1 RR° D1 Re Крепёжный винт Ключ S08FSTFCR/L09 TCMT 090200 8 80 12 6 7 15 11 0.4 TS22 TKY06F S10HSTFCR/L11 1102 OO 10 100 16 7 9 13 13 0.4 TS25 TKY08F S12KSTFCR/L11 1102 OO 12 125 20 9 11 10 16 0.4 TS25 TKY08F S16MSTFCR/L11 TCMW 1102 OO 16 150 25 11 14 7 20 0.4 TS25 TKY08F S20QSTFCR/L16 TCMT 16T300 20 180 32 13 18 7 25 0.8 TS4 TKY15F S25RSTFCR/L16 16T3OO 25 200 40 17 23 5 32 0.8 TS4 TKY15F S32SSTFCR/L16 16T3OO 32 250 50 22 30 5 40 0.8 TS4 TKY15F STFC Твёрдосплавный хвостовик Пластины TC Гэ1° 91yr 1 i 1 1 N r Re L3 L1 Только правая оправка. Финишная Получистовая FV Стандарт (11,16) (09,11,16) Плоский верх PCD/CBN A a (11,16) (11) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус / R D4 L1 L3 F1 H1 RR° D1 Re Крепёжный винт Ключ C08HSTFCR09 TCMT 0902OO 8 100 12 6 7 15 11 0.4 TS22 TKY06F C10KSTFCR11 1102 OO 10 125 16 7 9 13 13 0.4 TS25 TKY08F C12MSTFCR11 1102 OO 12 150 20 9 11 10 16 0.4 TS25 TKY08F C16RSTFCR11 TCMW TCMT 1102 OO 16 200 25 11 14 7 20 0.4 TS25 TKY08F C20SSTFCR16 16T3OO 20 250 32 13 18 7 25 0.8 TS4 TKY15F C25TSTFCR16 16T3OO 25 300 40 17 23 5 32 0.8 TS4 TKY15F (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. CBN и PCD Пластины типа пластины ( A139, A151 ) TC°° ( A090 )
