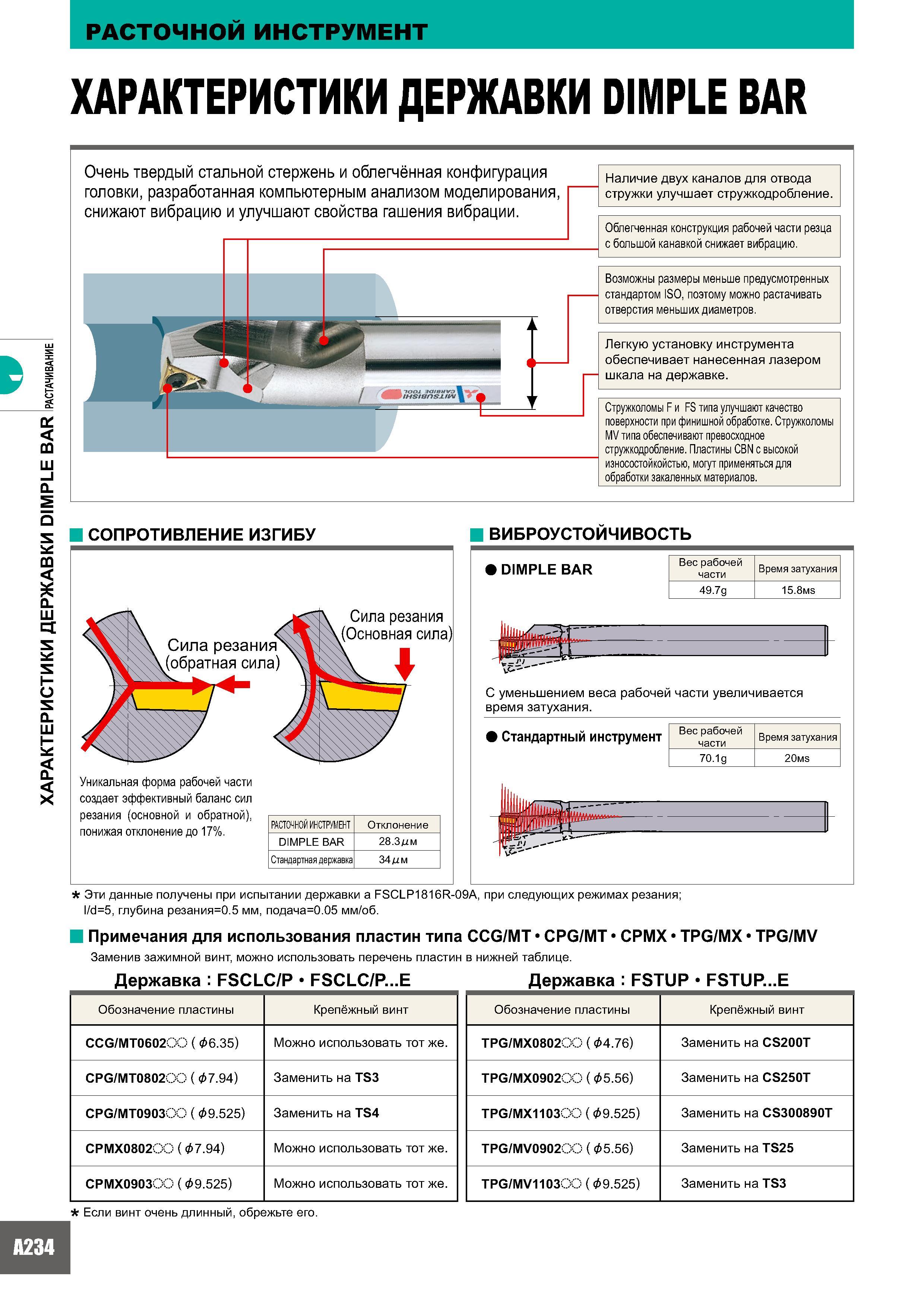

РАСТОЧНОЙ ИНСТРУМЕНТ ХАРАКТЕРИСТИКИ ДЕРЖАВКИ DIMPLE BAR I < J Q. Q s < Q. d о s Q. S SE Очень твердый стальной стержень и облегчённая конфигурация головки, разработанная компьютерным анализом моделирования, снижают вибрацию и улучшают свойства гашения вибрации. Наличие двух каналов для отвода стружки улучшает стружкодробление. Облегченная конструкция рабочей части резца с большой канавкой снижает вибрацию. Возможны размеры меньше предусмотренных стандартом ISO, поэтому можно растачивать отверстия меньших диаметров. Легкую установку инструмента обеспечивает нанесенная лазером шкала на державке. Стружколомы F и FS типа улучшают качество поверхности при финишной обработке. Стружколомы MV типа обеспечивают превосходное стружкодробление. Пластины CBN с высокой износостойкойстью, могут применяться для обработки закаленных материалов. СОПРОТИВЛЕНИЕ ИЗГИБУ ВИБРОУСТОИЧИВОСТЬ Сила резания (обратная сила) Сила резания (Основная сила) Уникальная форма рабочей части создает эффективный баланс сил резания (основной и обратной), понижая отклонение до 17%. РАСТОЧНОЙ ИНСТРУМЕНТ Отклонение DIMPLE BAR 28.3 м Стандартная державка 34 м DIMPLE BAR Вес рабочей части Время затухания 49.7g 15 s Р tt С уменьшением веса рабочей части увеличивается время затухания. Стандартный инструмент Вес рабочей части Время затухания 70.1g 20мs Эти данные получены при испытании державки a FSCLP1816R-09A, при следующих режимах резания; l/d=5, глубина резания=0.5 мм, подача=0.05 мм/об. Примечания для использования пластин типа CCG/MT CPG/MT CPMX TPG/MX TPG/MV Заменив зажимной винт, можно использовать перечень пластин в нижней таблице. Державка FSCLC/P FSCLC/P...E Обозначение пластины Крепёжный винт CCG/MT0602QQ ( & 6.35) Можно использовать тот же. CPG/MT0802QQ ( & 7.94) Заменить на TS3 CPG/MT0903QQ ( &9.525) Заменить на TS4 CPMX0802QQ ( &7.94) Можно использовать тот же. CPMX0903QQ ( &9.525) Можно использовать тот же. Державка FST rUP FSTUP...E Обозначение пластины Крепёжный винт TPG/MX0802Q Q ( &4.76) Заменить на CS200T TPG/MX0902Q Q ( &5.56) Заменить на CS250T TPG/MX1103Q Q ( &9.525) Заменить на CS300890T TPG/MV0902Q Q ( &5.56) Заменить на TS25 TPG/MV1103Q Q ( &9.525) Заменить на TS3 Если винт очень длинный, обрежьте его. A234
