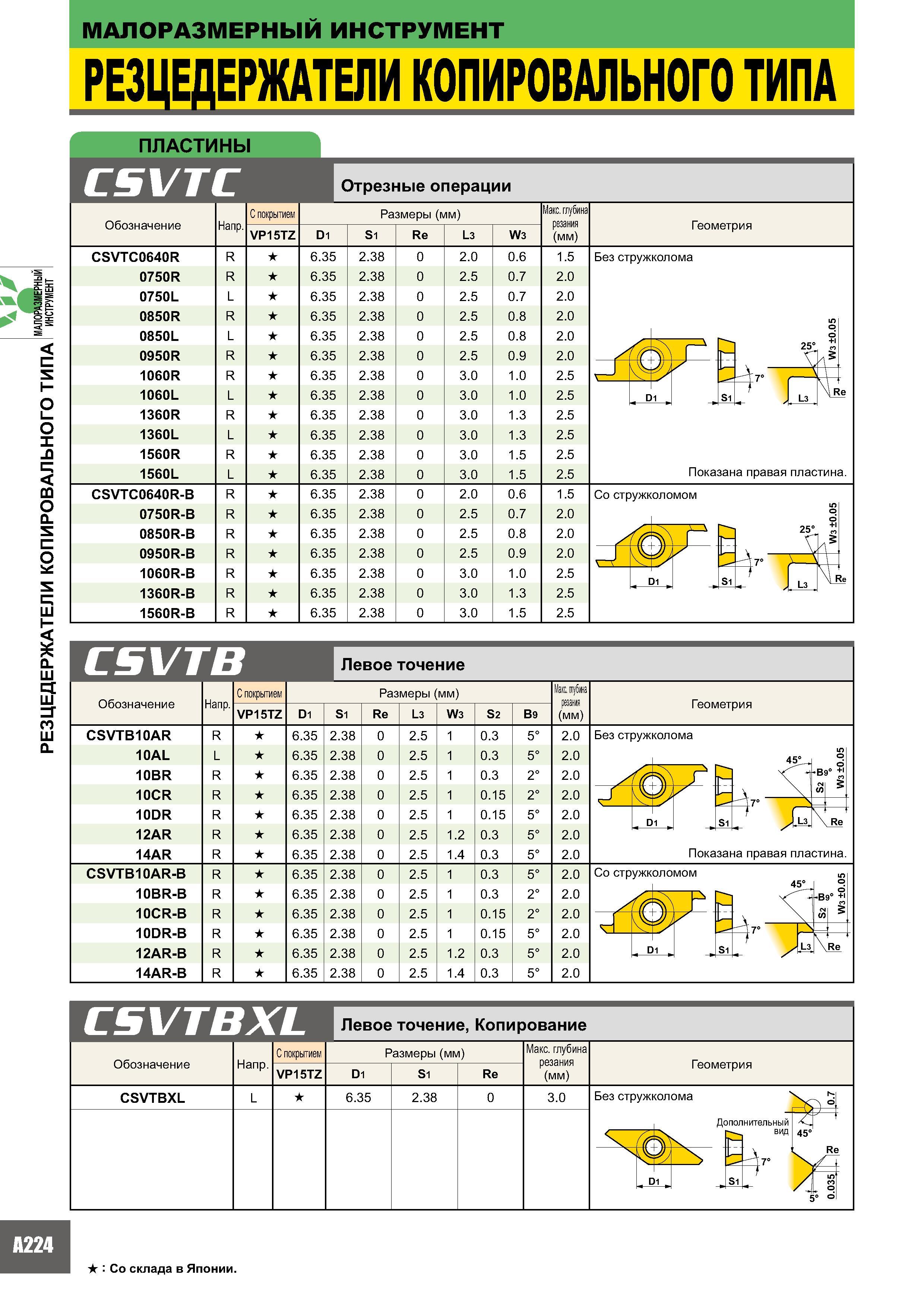

малоразмерный инструмент ПЛАСТИНЫ CSVTC Отрезные операции Обозначение Напр. С покрытием Размеры (мм) Макс. глубина резания (мм) VP15TZ D1 S1 Re L3 W3 CSVTC0640R R 6.35 2.38 0 2.0 0.6 1.5 0750R R 6.35 2.38 0 2.5 0.7 2.0 0750L L 6.35 2.38 0 2.5 0.7 2.0 0850R R 6.35 2.38 0 2.5 0.8 2.0 0850L L 6.35 2.38 0 2.5 0.8 2.0 0950R R 6.35 2.38 0 2.5 0.9 2.0 1060R R 6.35 2.38 0 3.0 1.0 2.5 1060L L 6.35 2.38 0 3.0 1.0 2.5 1360R R 6.35 2.38 0 3.0 1.3 2.5 1360L L 6.35 2.38 0 3.0 1.3 2.5 1560R R 6.35 2.38 0 3.0 1.5 2.5 1560L L 6.35 2.38 0 3.0 1.5 2.5 CSVTC0640R-B R 6.35 2.38 0 2.0 0.6 1.5 0750R-B R 6.35 2.38 0 2.5 0.7 2.0 0850R-B R 6.35 2.38 0 2.5 0.8 2.0 0950R-B R 6.35 2.38 0 2.5 0.9 2.0 1060R-B R 6.35 2.38 0 3.0 1.0 2.5 1360R-B R 6.35 2.38 0 3.0 1.3 2.5 1560R-B R 6.35 2.38 0 3.0 1.5 2.5 Геометрия II Без стружколома О х й < О Q. О Показана правая пластина. Со стружколомом -Е S1 25° 3 Q. d го Q. CSVTB С покрытием Левое точение Размеры (мм) Обозначение Напр. VP15TZ D1 S1 Re L3 W3 S2 B9 (мм) CSVTB10AR R 6.35 2.38 0 2.5 1 0.3 5° 2.0 10AL L 6.35 2.38 0 2.5 1 0.3 5° 2.0 10BR R 6.35 2.38 0 2.5 1 0.3 2° 2.0 10CR R 6.35 2.38 0 2.5 1 0.15 2° 2.0 10DR R 6.35 2.38 0 2.5 1 0.15 5° 2.0 12AR R 6.35 2.38 0 2.5 1.2 0.3 5° 2.0 14AR R 6.35 2.38 0 2.5 1.4 0.3 5° 2.0 CSVTB10AR-B R 6.35 2.38 0 2.5 1 0.3 5° 2.0 10BR-B R 6.35 2.38 0 2.5 1 0.3 2° 2.0 10CR-B R 6.35 2.38 0 2.5 1 0.15 2° 2.0 10DR-B R 6.35 2.38 0 2.5 1 0.15 5° 2.0 12AR-B R 6.35 2.38 0 2.5 1.2 0.3 5° 2.0 14AR-B R 6.35 2.38 0 2.5 1.4 0.3 5° 2.0 Геометрия Без стружколома Показана правая пластина. Со стружколомом CSVTBXL Левое точение, Копирование Обозначение Напр. С покрытием Размеры (мм) VP15TZ D1 S1 Re CSVTBXL L 6.35 2.38 0 Макс. глубина резания (мм) Геометрия 3.0 Без стружколома Дополнительный вид в S1 A224 Со склада в Японии.
