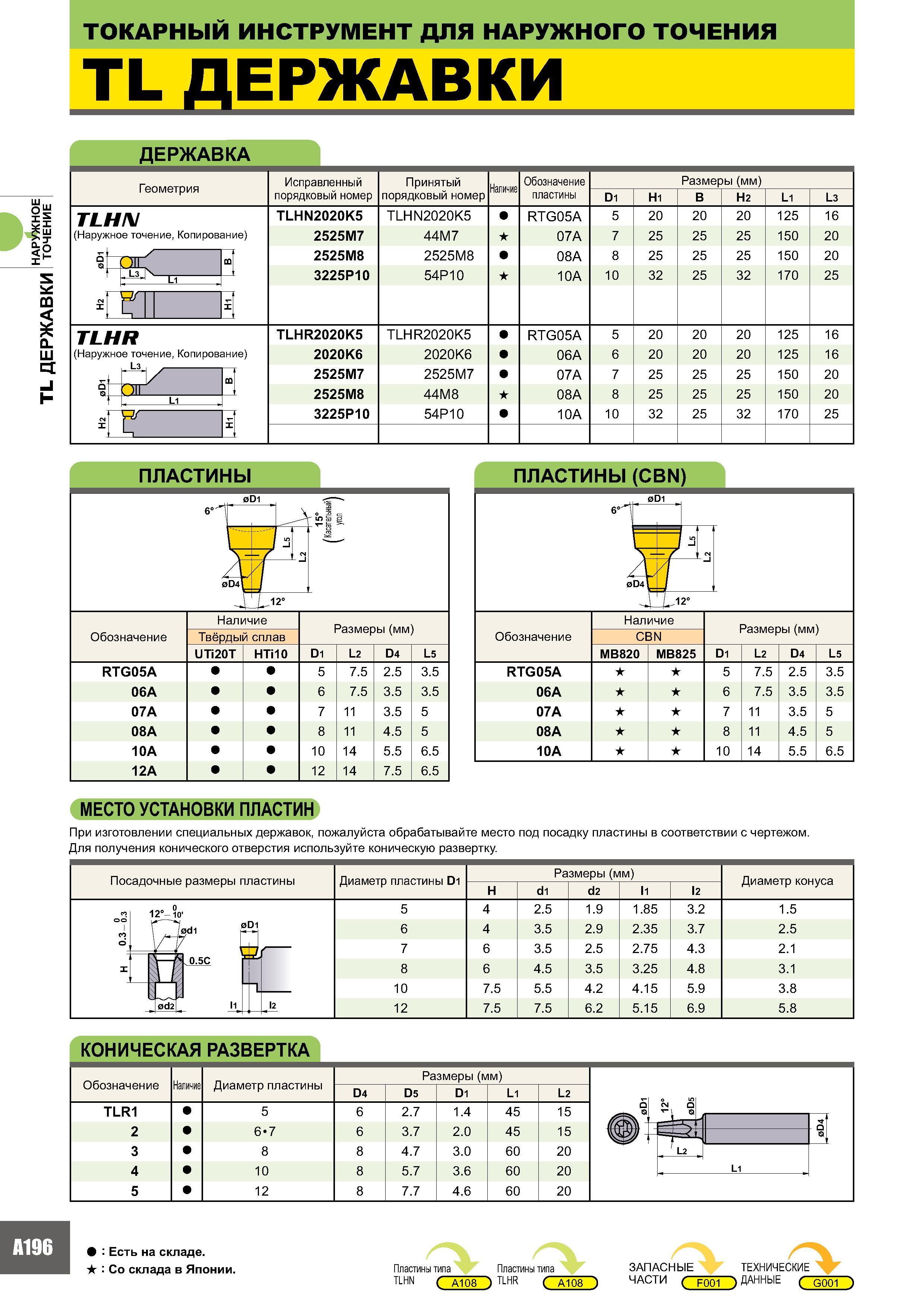

214 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A196

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A196 0214 Lab2u

TL ДЕРЖАВКИ точение Токарный инструмент Mitsubishi для наружного точения TL ДЕРЖАВКИ ДЕРЖАВКА Геометрия Исправленный порядковый номер Принятый порядковый номер Наличие Обозначение пластины Размеры (мм) D1 H1 B H2 L1 L3 TLHN TLHN2020K5 TLHN2020K5 RTG05A 5 20 20 20 125 16 (Наружное точение, Копирован ие) 2525M7 44M7 07A 7 25 25 25 150 20 2525M8 2525M8 08A 8 25 25 25 150 20 3225P10 54P10 10A 10 32 25 32 170 25 H2 TLHR TLHR2020K5 TLHR2020K5 RTG05A 5 20 20 20 125 16 (Наружное точение, Копирование) 2020K6 2020K6 06A 6 20 20 20 125 16 ч Р m 2525M7 2525M7 07A 7 25 25 25 150 20 I пп 2525M8 44M8 08A 8 25 25 25 150 20 0 L L1 H2 X 3225P10 54P10 10A 10 32 25 32 170 25 ПЛАСТИНЫ ПЛАСТИНЫ (CBN) Обозначение Наличие Размеры (мм) Обозначение Наличие Размеры (мм) Твёрдый сплав CBN UTi20T HTi10 D1 L2 D4 L5 MB820 MB825 D1 L2 D4 L5 RTG05A 5 7.5 2.5 3.5 RTG05A 5 7.5 2.5 3.5 06A 6 7.5 3.5 3.5 06A 6 7.5 3.5 3.5 07A 7 11 3.5 5 07A 7 11 3.5 5 08A 8 11 4.5 5 08A 8 11 4.5 5 10A 10 14 5.5 6.5 10A 10 14 5.5 6.5 12A 12 14 7.5 6.5 МЕСТО УСТАНОВКИ ПЛАСТИН При изготовлении специальных державок, пожалуйста обрабатывайте место под посадку пластины в соответствии с чертежом. Для получения конического отверстия используйте коническую развертку. Посадочные размеры пластины Диаметр пластины D1 Размеры (мм) Диаметр конуса H d1 d2 l1 l2 5 4 2.5 1.9 1.85 3.2 1.5 6 4 3.5 2.9 2.35 3.7 2.5 7 6 3.5 2.5 2.75 4.3 2.1 8 6 4.5 3.5 3.25 4.8 3.1 10 7.5 5.5 4.2 4.15 5.9 3.8 12 7.5 7.5 6.2 5.15 6.9 5.8 КОНИЧЕСКАЯ РАЗВЕРТКА Обозначение Наличие Диаметр пластины Размеры (мм) D4 D5 D1 L1 L2 TLR1 5 6 2.7 1.4 45 15 2 6 7 6 3.7 2.0 45 15 3 8 8 4.7 3.0 60 20 4 10 8 5.7 3.6 60 20 5 12 8 7.7 4.6 60 20 'Ll“ О 1 'l, L1 A196 Есть на складе. Со склада в Японии. Пластины типа Пластины типа ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ TLHN ( A108 ) TLHR ( A108 ) ЧДОТИ ( F001 ) ДАННЬЕ ( G001
