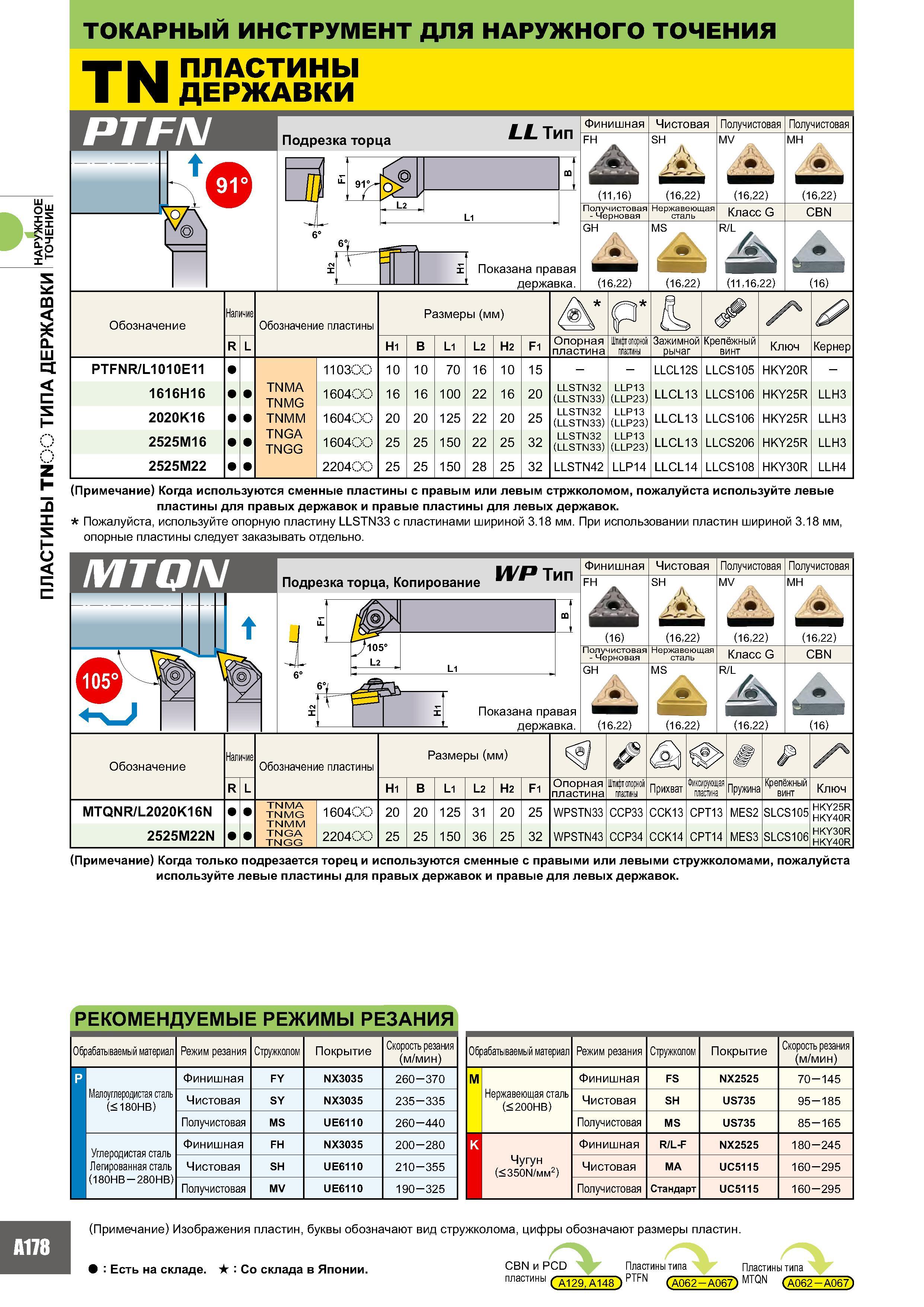

196 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A178

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A178 0196 Lab2u

ПЛАСТИНЫ TNOO ТИПА ДЕРЖАВКИ ТОЧЕНИЕ A178 Токарный инструмент Mitsubishi для наружного точения ТМ ПЛАСТИНЫ IN ДЕРЖАВКИ Подрезка торца LL Тип t 91° Показана правая державка. Финишная FH (11,16) Получистовая - Черновая GH /Jby (16,22) Чистовая SH (16,22) Нержавеющая сталь MS (16,22) Получистовая MV (16,22) Класс G (11,16,22) А Получистовая мн (16,22) CBN Обозначение Наличие Обозначение пластины Размеры (мм) А IP R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ Кернер PTFNR/L1010E11 110300 10 10 70 16 10 15 LLCL12S LLCS105 HKY20R - 1616H16 TNMA TNMG 160400 16 16 100 22 16 20 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R LLH3 2020K16 TNMM 160400 20 20 125 22 20 25 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R LLH3 2525M16 TNGA TNGG 160400 25 25 150 22 25 32 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS206 HKY25R LLH3 2525M22 220400 25 25 150 28 25 32 LLSTN42 LLP14 LLCL14 LLCS108 HKY30R LLH4 (Примечание) Когда используются сменные пластины с правым или левым стржколомом, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Пожалуйста, используйте опорную пластину LLSTN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм, опорные пластины следует заказывать отдельно. MTQN Подрезка торца, Копирование WP Тип 1 /Ж у>1 1 1 '7105° L2 L1 Показана правая державка. Финишная FH (16) Получистовая - Черновая GH (16,22) Чистовая SH А (16,22) Нержавеющая сталь MS Получистовая MV (16,22) Класс G R/L (16,22) Получистовая МН (16,22) CBN Обозначение Наличие Обозначение пластины Размеры (мм) <£) Л R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Прихват Фиксирующая пластина Пружина Крепёжный винт Ключ MTQNR/L2020K16N TNMA TNMG TNMM TNGA TNGG 160400 20 20 125 31 20 25 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R 2525M22N 220400 25 25 150 36 25 32 WPSTN43 CCP34 CCK14 CPT14 MES3 SLCS106 HKY30R HKY40R (Примечание) Когда только подрезается торец и используются сменные с правыми или левыми стружколомами, пожалуйста используйте левые пластины для правых державок и правые для левых державок. РЕКОМЕН/ 2 М Е > 1 г Е Q. 1 1 1 Е Р 2 М И К И Н < СО Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) p Финишная FY NX3035 260-370 Малоуглеродистая сталь (< 180HB) Чистовая SY NX3035 235-335 Получистовая MS UE6110 260-440 Углеродистая сталь Легированная сталь (180HB-280HB) Финишная FH NX3035 200-280 Чистовая SH UE6110 210-355 Получистовая MV UE6110 190-325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FS NX2525 70-145 Нержавеющая сталь (< 200HB) Чистовая SH US735 95-185 Получистовая MS US735 85-165 K Финишная R/L-F NX2525 180-245 Чугун (< 350№мм2) Чистовая MA UC5115 160-295 Получистовая Стандарт UC5115 160-295 (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Со склада в Японии. CBN и pCD ГШашны тт Пластины типа птастины (Д129, Д148) PTFN (Д062-Д067) MTQN (A062-A067)
