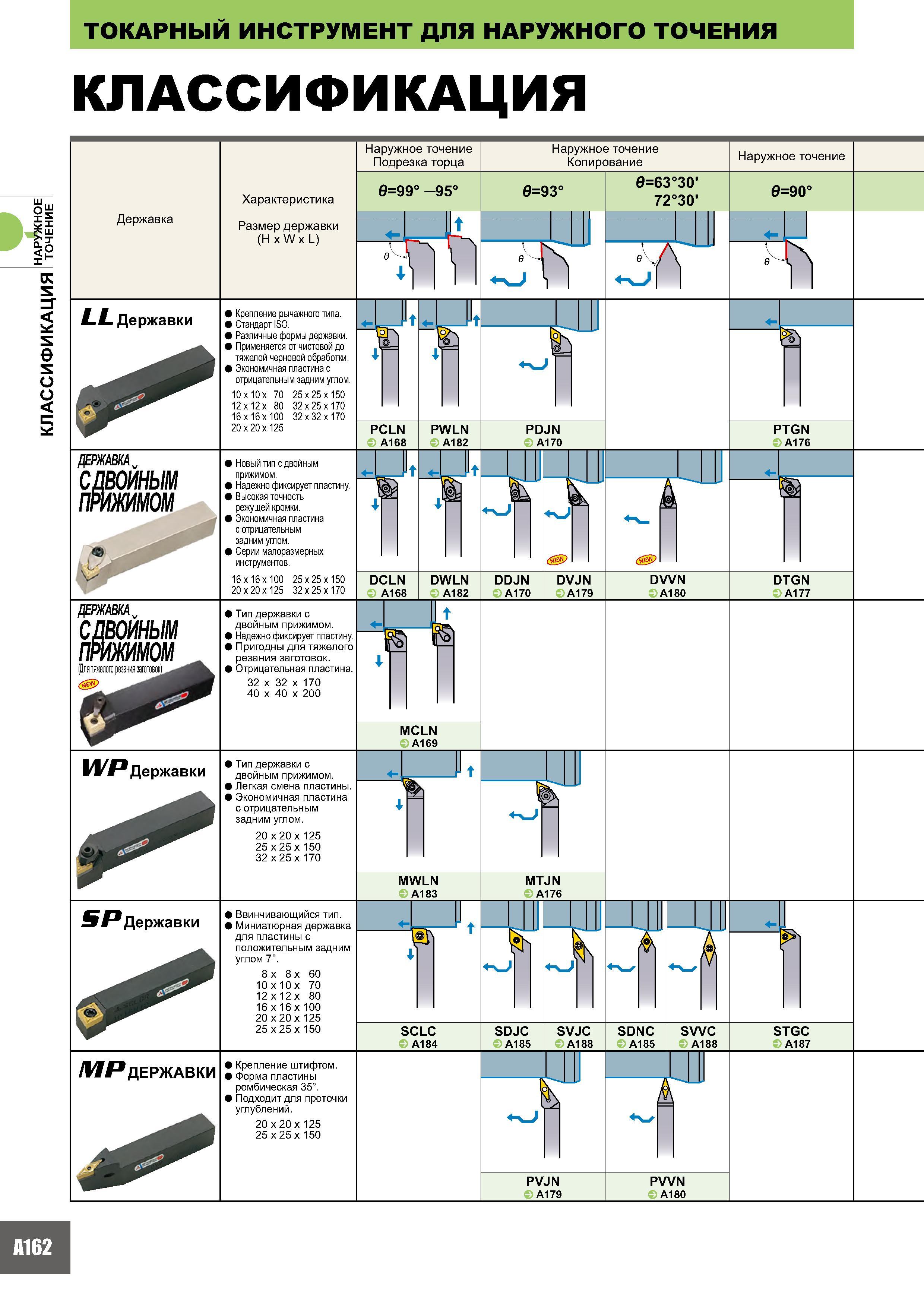

КЛАССИФИКАЦИЯ ТОЧЕНИЕ Токарный инструмент Mitsubishi для наружного точения КЛАССИФИКАЦИЯ Державка LL Державки ДЕРЖАВКА СДВОИНЫМ ПРИЖИМОМ ДЕРЖАВКА СДВОИНЫМ ПРИЖИМОМ ИРд ержавки SP Державки MP ДЕРЖАВКИ Наружное точение Подрезка торца Наружное точение Копирование Наружное точение Характеристика Размер державки (H x W x L) Крепление рычажного типа. Стандарт ISO. Различные формы державки. Применяется от чистовой до тяжелой черновой обработки. Экономичная пластина с отрицательным задним углом. 10 x 10 x 70 25 x 25 x 150 12 x 12 x 80 32 x 25 x 170 16 x 16 x 100 32 x 32 x 170 20 x 20 x 125 Новый тип с двойным прижимом. Надежно фиксирует пластину. Высокая точность режущей кромки. Экономичная пластина с отрицательным задним углом. Серии малоразмерных инструментов. 16 x 16 x 100 25 x 25 x 150 20 x 20 x 125 32 x 25 x 170 Тип державки с двойным прижимом. Надежно фиксирует пластину. Пригодны для тяжелого резания заготовок. Отрицательная пластина. 32 x 32 x 170 40 x 40 x 200 Тип державки с двойным прижимом. Легкая смена пластины. Экономичная пластина с отрицательным задним углом. 20 x 20 x 125 25 x 25 x 150 32 x 25 x 170 Ввинчивающийся тип. Миниатюрная державка для пластины с положительным задним углом 7°. 8 x 8 x 60 10 x 10 x 70 12 x 12 x 80 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 Крепление штифтом. Форма пластины ромбическая 35°. Подходит для проточки углублений. 20 x 20 x 125 25 x 25 x 150 PVVN A180 A162
