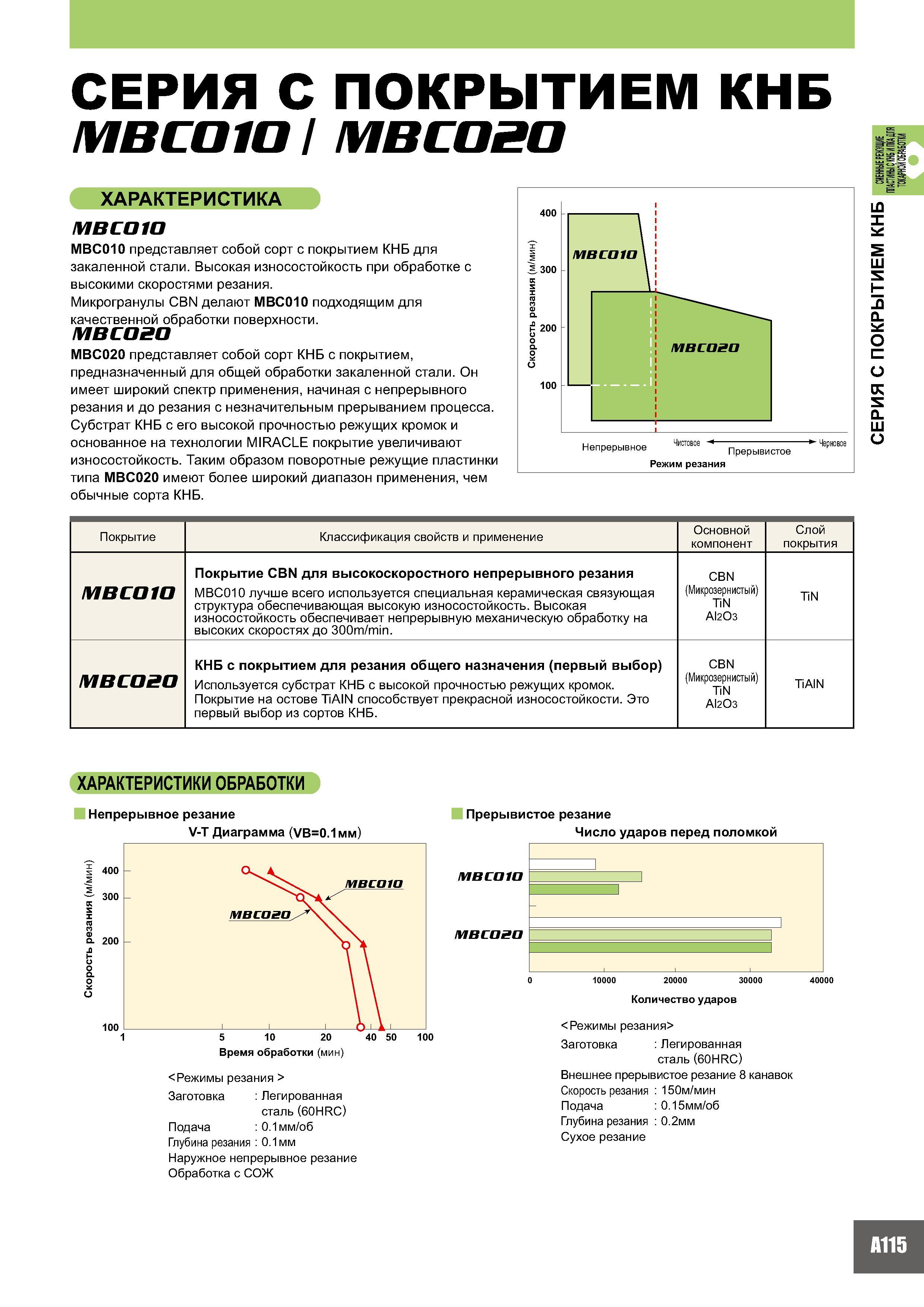

133 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A115

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A115 0133 Lab2u

СЕРИЯ С ПОКРЫТИЕМ КНБ MBC010 / MBC020 ХАРАКТЕРИСТИКА MBC010 MBC010 представляет собой сорт с покрытием КНБ для закаленной стали. Высокая износостойкость при обработке с высокими скоростями резания. Микрогранулы CBN делают МВС010 подходящим для качественной обработки поверхности. MBC020 MBC020 представляет собой сорт КНБ с покрытием, предназначенный для общей обработки закаленной стали. Он имеет широкий спектр применения, начиная с непрерывного резания и до резания с незначительным прерыванием процесса. Субстрат КНБ с его высокой прочностью режущих кромок и основанное на технологии MIRACLE покрытие увеличивают износостойкость. Таким образом поворотные режущие пластинки типа MBC020 имеют более широкий диапазон применения, чем обычные сорта КНБ. Покрытие Классификация свойств и применение Основной компонент Слой покрытия MBC010 Покрытие CBN для высокоскоростного непрерывного резания MBC010 лучше всего используется специальная керамическая связующая структура обеспечивающая высокую износостойкость. Высокая износостойкость обеспечивает непрерывную механическую обработку на высоких скоростях до 300m/min. CBN (Микрозернистый) TiN Al2O3 TiN MBC020 КНБ с покрытием для резания общего назначения (первый выбор) Используется субстрат КНБ с высокой прочностью режущих кромок. Покрытие на остове TiAIN способствует прекрасной износостойкости. Это первый выбор из сортов КНБ. CBN (Микрозернистый) TiN Al2O3 TiAlN ХАРАКТЕРИСТИКИ ОБРАБОТКИ Непрерывное резание Прерывистое резание V-T Диаграмма (VB=0.1мм) Число ударов перед поломкой Время обработки (мин) <Режимы резания > Заготовка Легированная сталь (60HRC) Подача 0.1мм/об Глубина резания 0.1мм Наружное непрерывное резание Обработка с СОЖ MBC010 MBC020 0 10000 20000 30000 40000 Количество ударов <Режимы резания> Заготовка Легированная сталь (60HRC) Внешнее прерывистое резание 8 канавок Скорость резания 150м/мин Подача 0.15мм/об Глубина резания 0.2мм Сухое резание A115 СЕРИЯ С ПОКРЫТИЕМ КНБ СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
