201 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.7-31

Каталог MAHR 2016 Инструмент измерительный Стр. 7-31 0201 Lab2u

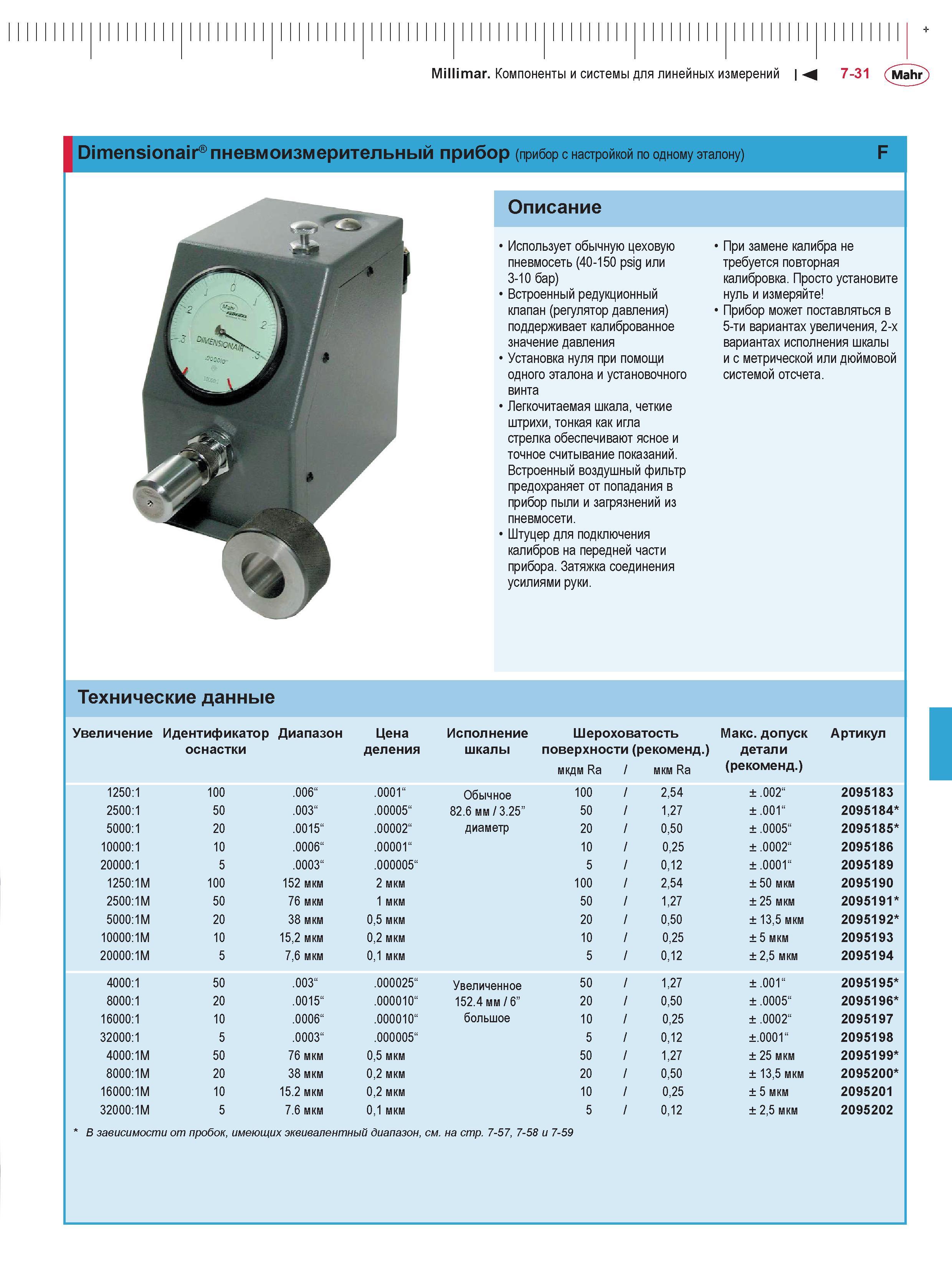

Millimar. Компоненты и системы для линейных измерений М 7-31 (Mahr I Dimensionair пневмоизмерительный прибор (прибор с настройкой по одному эталону) F Описание Использует обычную цеховую пневмосеть (40-150 psig или 3-10 бар) Встроенный редукционный клапан (регулятор давления) поддерживает калиброванное значение давления Установка нуля при помощи одного эталона и установочного винта Легкочитаемая шкала, четкие штрихи, тонкая как игла стрелка обеспечивают ясное и точное считывание показаний. Встроенный воздушный фильтр предохраняет от попадания в прибор пыли и загрязнений из пневмосети. Штуцер для подключения калибров на передней части прибора. Затяжка соединения усилиями руки. 1 При замене калибра не требуется повторная калибровка. Просто установите нуль и измеряйте 1 Прибор может поставляться в 5-ти вариантах увеличения, 2-х вариантах исполнения шкалы и с метрической или дюймовой системой отсчета. Технические данные Увеличение Идентификатор Диапазон цена Исполнение Шероховатость Макс. допуск Артикул оснастки деления шкалы поверхности (рекоменд.) детали мкдм Ra / мкм Ra (рекоменд.) 1250 1 100 .006“ .0001“ Обычное 100 / 2,54 ± .002“ 2095183 2500 1 50 .003“ .00005“ 82.6 мм / 3.25” 50 / 1,27 ± .001“ 2095184* 5000 1 20 .0015“ .00002“ диаметр 20 / 0,50 ± .0005“ 2095185* 10000 1 10 .0006“ .00001“ 10 / 0,25 ± .0002“ 2095186 20000 1 5 .0003“ .000005“ 5/ 0,12 ± .0001“ 2095189 1250 1M 100 152 мкм 2 мкм 100 / 2,54 ± 50 мкм 2095190 2500 1M 50 76 мкм 1 мкм 50 / 1,27 ± 25 мкм 2095191* 5000 1M 20 38 мкм 0,5 мкм 20 / 0,50 ± 13,5 мкм 2095192* 10000 1M 10 15,2 мкм 0,2 мкм 10 / 0,25 ± 5 мкм 2095193 20000 1M 5 7,6 мкм 0,1 мкм 5 / 0,12 ± 2,5 мкм 2095194 4000 1 50 .003“ .000025“ Увеличенное 50 / 1,27 ± .001“ 2095195* 8000 1 20 .0015“ .000010“ 152.4 мм / 6” 20 / 0,50 ± .0005“ 2095196* 16000 1 10 .0006“ .000010“ большое 10 / 0,25 ± .0002“ 2095197 0 0 0 2 СО 1 5 .0003“ .000005“ 5/ 0,12 ±.0001“ 2095198 4000 1M 50 76 мкм 0,5 мкм 50 / 1,27 ± 25 мкм 2095199* 8000 1M 20 38 мкм 0,2 мкм 20 / 0,50 ± 13,5 мкм 2095200* 16000 1M 10 15.2 мкм 0,2 мкм 10 / 0,25 ± 5 мкм 2095201 0 0 0 2 СО 1M 5 7.6 мкм 0,1 мкм 5/ 0,12 ± 2,5 мкм 2095202 В зависимости от пробок, имеющих эквивалентный диапазон, см. на стр. 7-57, 7-58 и 7-59
