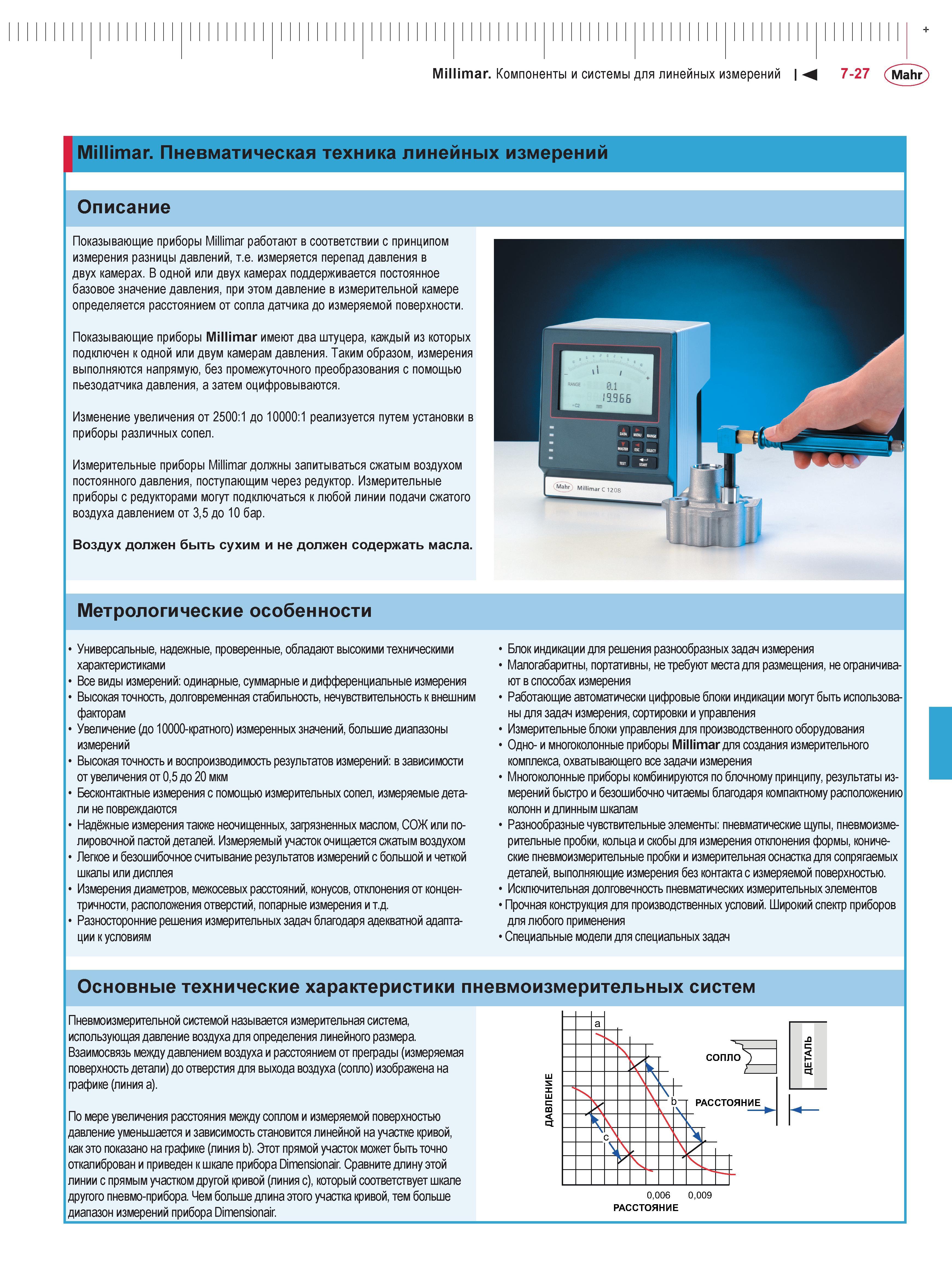

Millimar. Компоненты и системы для линейных измерений 7-27 Mahr Millimar. Пневматическая техника линейных измерений Описание Показывающие приборы Millimar работают в соответствии с принципом измерения разницы давлений, т.е. измеряется перепад давления в двух камерах. В одной или двух камерах поддерживается постоянное базовое значение давления, при этом давление в измерительной камере определяется расстоянием от сопла датчика до измеряемой поверхности. Показывающие приборы Millimar имеют два штуцера, каждый из которых подключен к одной или двум камерам давления. Таким образом, измерения выполняются напрямую, без промежуточного преобразования с помощью пьезодатчика давления, а затем оцифровываются. Изменение увеличения от 2500:1 до 10000:1 реализуется путем установки в приборы различных сопел. Измерительные приборы Millimar должны запитываться сжатым воздухом постоянного давления, поступающим через редуктор. Измерительные приборы с редукторами могут подключаться к любой линии подачи сжатого воздуха давлением от 3,5 до 10 бар. Воздух должен быть сухим и не должен содержать масла. Метрологические особенности Универсальные, надежные, проверенные, обладают высокими техническими характеристиками Все виды измерений: одинарные, суммарные и дифференциальные измерения Высокая точность, долговременная стабильность, нечувствительность к внешним факторам Увеличение (до 10000-кратного) измеренных значений, большие диапазоны измерений Высокая точность и воспроизводимость результатов измерений: в зависимости от увеличения от 0,5 до 20 мкм Бесконтактные измерения с помощью измерительных сопел, измеряемые детали не повреждаются Надёжные измерения также неочищенных, загрязненных маслом, СОЖ или полировочной пастой деталей. Измеряемый участок очищается сжатым воздухом Легкое и безошибочное считывание результатов измерений с большой и четкой шкалы или дисплея Измерения диаметров, межосевых расстояний, конусов, отклонения от концентричности, расположения отверстий, попарные измерения и т.д. Разносторонние решения измерительных задач благодаря адекватной адаптации к условиям Блок индикации для решения разнообразных задач измерения Малогабаритны, портативны, не требуют места для размещения, не ограничивают в способах измерения Работающие автоматически цифровые блоки индикации могут быть использованы для задач измерения, сортировки и управления Измерительные блоки управления для производственного оборудования Одно- и многоколонные приборы Millimar для создания измерительного комплекса, охватывающего все задачи измерения Многоколонные приборы комбинируются по блочному принципу, результаты измерений быстро и безошибочно читаемы благодаря компактному расположению колонн и длинным шкалам Разнообразные чувствительные элементы: пневматические щупы, пневмоизмерительные пробки, кольца и скобы для измерения отклонения формы, конические пневмоизмерительные пробки и измерительная оснастка для сопрягаемых деталей, выполняющие измерения без контакта с измеряемой поверхностью. Исключительная долговечность пневматических измерительных элементов Прочная конструкция для производственных условий. Широкий спектр приборов для любого применения Специальные модели для специальных задач Основные технические характеристики пневмоизмерительных систем Пневмоизмерительной системой называется измерительная система, использующая давление воздуха для определения линейного размера. Взаимосвязь между давлением воздуха и расстоянием от преграды (измеряемая поверхность детали) до отверстия для выхода воздуха (сопло) изображена на графике (линия a). По мере увеличения расстояния между соплом и измеряемой поверхностью давление уменьшается и зависимость становится линейной на участке кривой, как это показано на графике (линия b). Этот прямой участок может быть точно откалиброван и приведен к шкале прибора Dimensional Сравните длину этой линии с прямым участком другой кривой (линия с), который соответствует шкале другого пневмо-прибора. Чем больше длина этого участка кривой, тем больше диапазон измерений прибора Dimensionair. РАССТОЯНИЕ -Г
