121 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.4-13

Каталог MAHR 2016 Инструмент измерительный Стр. 4-13 0121 Lab2u

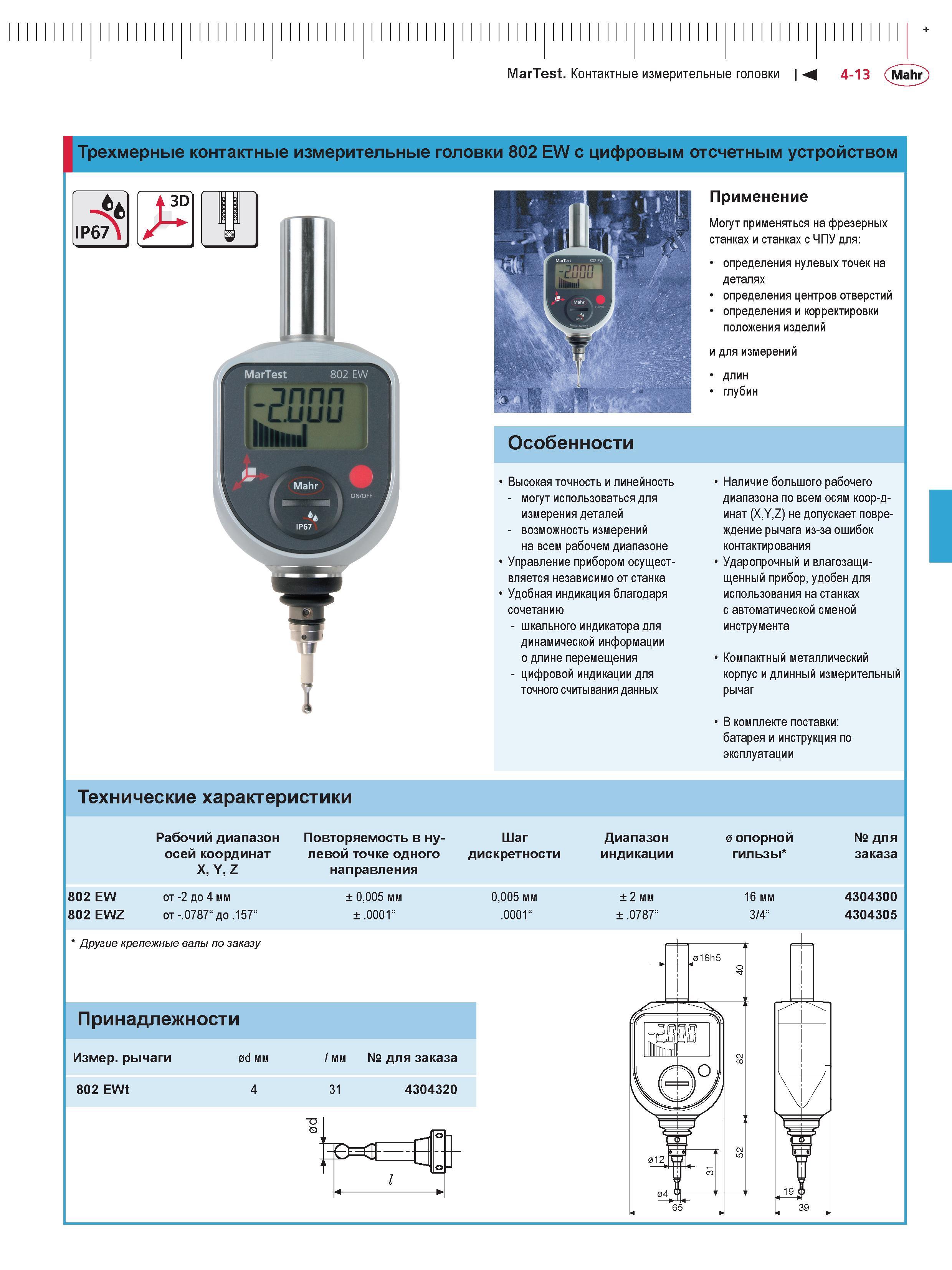

MarTest. Контактные измерительные головки М 4-13 (Mahr I Трехмерные контактные измерительные головки 802 EW с цифровым отсчетным устройством Применение Могут применяться на фрезерных станках и станках с ЧПУ для: определения нулевых точек на деталях определения центров отверстий определения и корректировки положения изделий и для измерений длин глубин Особенности Высокая точность и линейность - могут использоваться для измерения деталей - возможность измерений на всем рабочем диапазоне Управление прибором осуществляется независимо от станка Удобная индикация благодаря сочетанию - шкального индикатора для динамической информации о длине перемещения - цифровой индикации для точного считывания данных Наличие большого рабочего диапазона по всем осям коор-д-инат (X,Y,Z) не допускает повреждение рычага из-за ошибок контактирования Ударопрочный и влагозащищенный прибор, удобен для использования на станках с автоматической сменой инструмента Компактный металлический корпус и длинный измерительный рычаг В комплекте поставки: батарея и инструкция по эксплуатации Технические характеристики 802 EW 802 EWZ рабочий диапазон осей координат X, Y, Z от -2 до 4 мм от -.0787“ до .157“ Повторяемость в нулевой точке одного направления ± 0,005 мм ± .0001“ Шаг дискретности 0,005 мм .0001“ Диапазон индикации ± 2 мм ± .0787“ 0 опорной гильзы* 16 мм 3/4“ № для заказа 4304300 4304305 * Другие крепежные валы по заказу тз > 191 59 .
