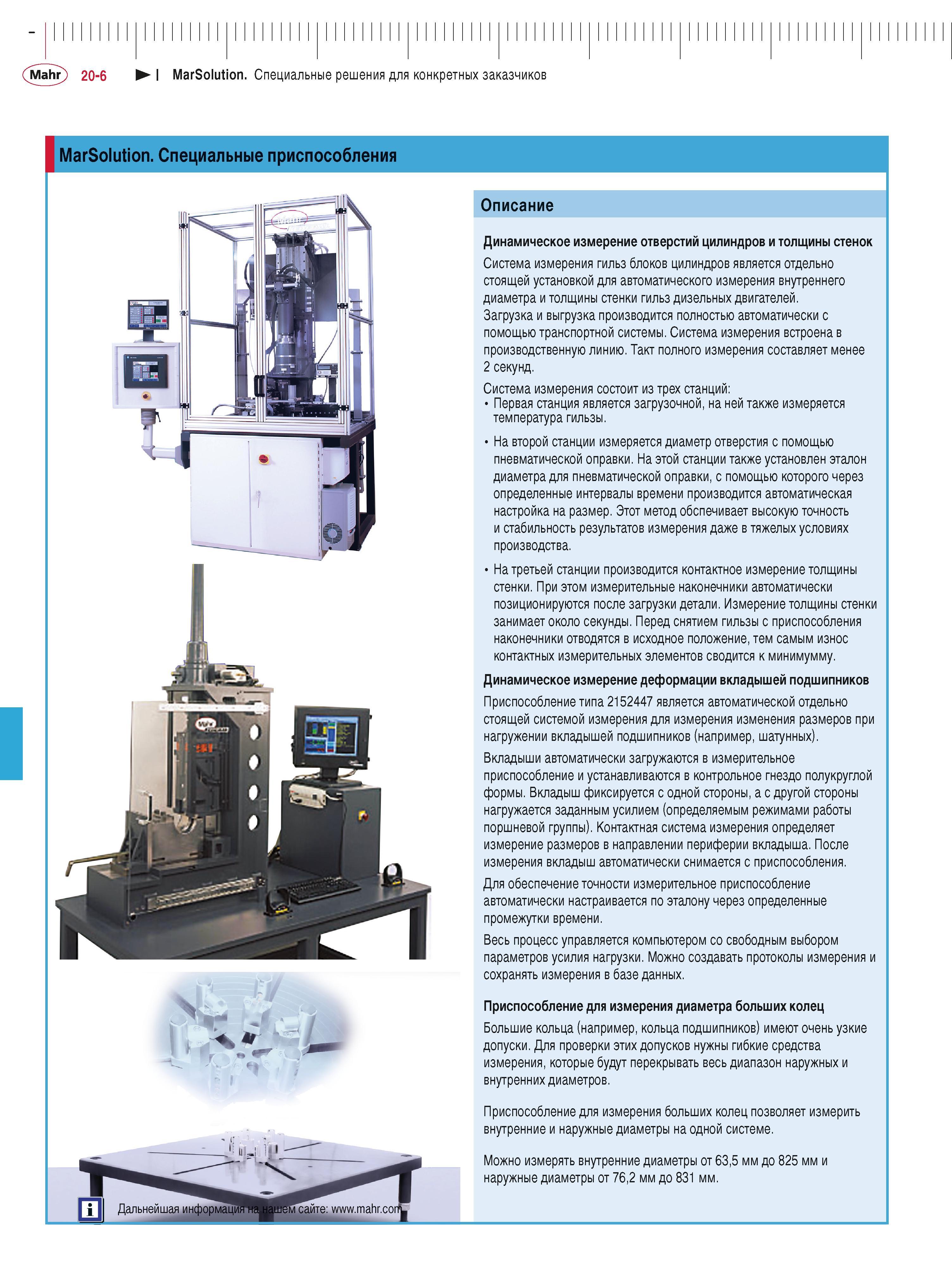

Mahr 20-6 I MarSolution. Специальные решения для конкретных заказчиков MarSolution. Специальные приспособления Описание Динамическое измерение отверстий цилиндров и толщины стенок Система измерения гильз блоков цилиндров является отдельно стоящей установкой для автоматического измерения внутреннего диаметра и толщины стенки гильз дизельных двигателей. Загрузка и выгрузка производится полностью автоматически с помощью транспортной системы. Система измерения встроена в производственную линию. Такт полного измерения составляет менее 2 секунд. Система измерения состоит из трех станций: Первая станция является загрузочной, на ней также измеряется температура гильзы. На второй станции измеряется диаметр отверстия с помощью пневматической оправки. На этой станции также установлен эталон диаметра для пневматической оправки, с помощью которого через определенные интервалы времени производится автоматическая настройка на размер. Этот метод обспечивает высокую точность и стабильность результатов измерения даже в тяжелых условиях производства. На третьей станции производится контактное измерение толщины стенки. При этом измерительные наконечники автоматически позиционируются после загрузки детали. Измерение толщины стенки занимает около секунды. Перед снятием гильзы с приспособления наконечники отводятся в исходное положение, тем самым износ контактных измерительных элементов сводится к минимумму. Динамическое измерение деформации вкладышей подшипников Приспособление типа 2152447 является автоматической отдельно стоящей системой измерения для измерения изменения размеров при нагружении вкладышей подшипников (например, шатунных). Вкладыши автоматически загружаются в измерительное приспособление и устанавливаются в контрольное гнездо полукруглой формы. Вкладыш фиксируется с одной стороны, а с другой стороны нагружается заданным усилием (определяемым режимами работы поршневой группы). Контактная система измерения определяет измерение размеров в направлении периферии вкладыша. После измерения вкладыш автоматически снимается с приспособления. Для обеспечение точности измерительное приспособление автоматически настраивается по эталону через определенные промежутки времени. Весь процесс управляется компьютером со свободным выбором параметров усилия нагрузки. Можно создавать протоколы измерения и сохранять измерения в базе данных. Приспособление для измерения диаметра больших колец Большие кольца (например, кольца подшипников) имеют очень узкие допуски. Для проверки этих допусков нужны гибкие средства измерения, которые будут перекрывать весь диапазон наружных и внутренних диаметров. Приспособление для измерения больших колец позволяет измерить внутренние и наружные диаметры на одной системе. Можно измерять внутренние диаметры от 63,5 мм до 825 мм и наружные диаметры от 76,2 мм до 831 мм.
