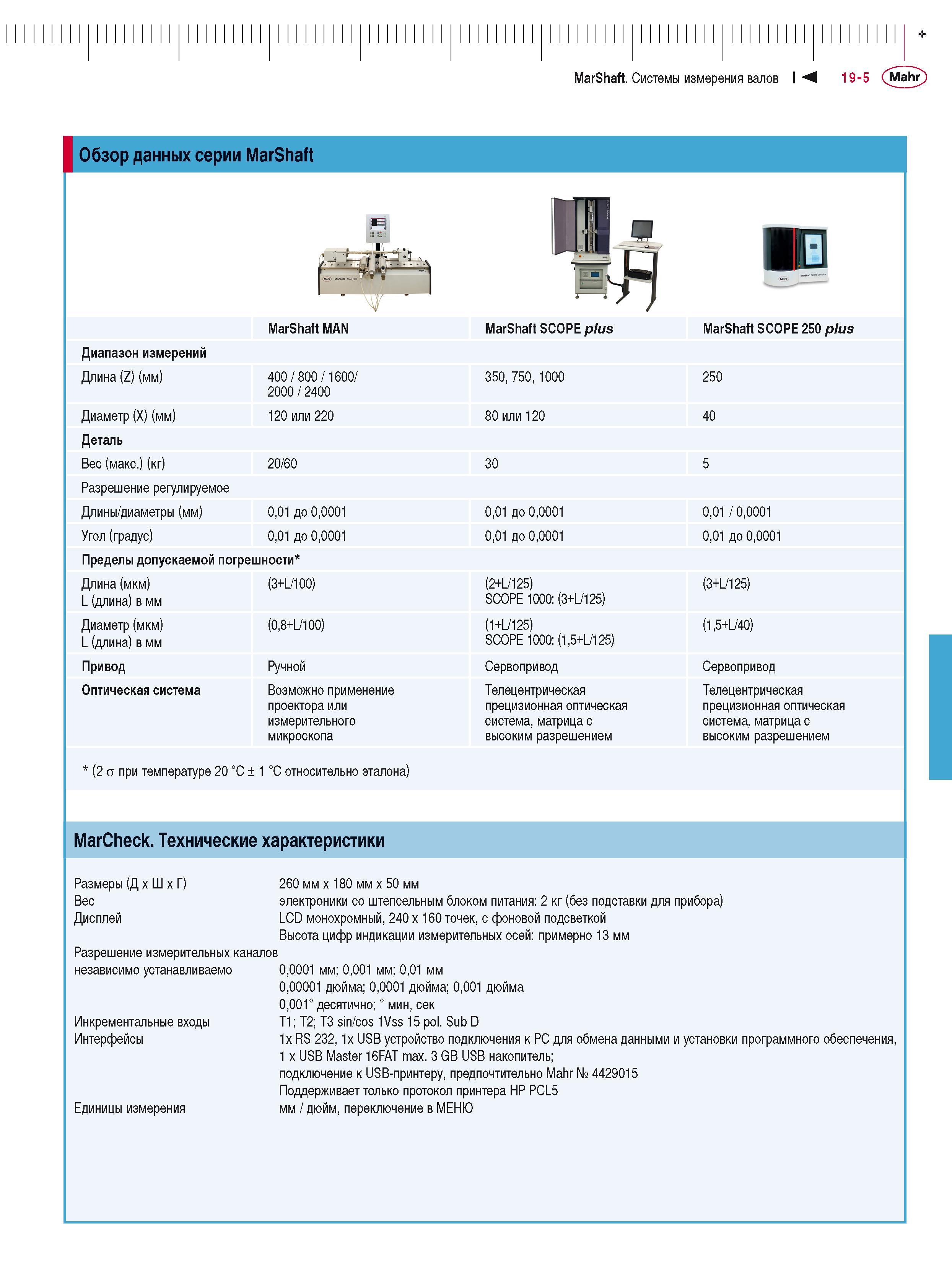

MarShaft. Системы измерения валов I М 19-5 Mahr + Обзор данных серии MarShaft Диапазон измерений Длина (Z) (мм) MarShaft MAN 400 / 800 / 1600/ 2000 / 2400 120 или 220 Диаметр (X) (мм) Деталь Вес (макс.) (кг) 20/60 Разрешение регулируемое Длины/диаметры (мм) 0,01 до 0,0001 Угол (градус) 0,01 до 0,0001 Пределы допускаемой погрешности* Длина (мкм) (3+L/100) L (длина) в мм Диаметр (мкм) (0,8+L/100) L (длина) в мм Привод Оптическая система Ручной Возможно применение проектора или измерительного микроскопа ' (2 а при температуре 20 °C ± 1 °C относительно эталона) MarShaft SCOPE plus 350, 750, 1000 80 или 120 30 0,01 до 0,0001 0,01 до 0,0001 (2+L/125) SCOPE 1000: (3+L/125) (1+L/125) SCOPE 1000: (1,5+L/125) Сервопривод Телецентрическая прецизионная оптическая система, матрица с высоким разрешением MarShaft SCOPE 250 plus 250 40 5 0,01 / 0,0001 0,01 до 0,0001 (3+L/125) (1,5+L/40) Сервопривод Телецентрическая прецизионная оптическая система, матрица с высоким разрешением MarCheck. Технические характеристики Размеры (Д x x Г) Вес Дисплей Разрешение измерительных каналов независимо устанавливаемо Инкрементальные входы Интерфейсы Единицы измерения 260 мм x 180 мм x 50 мм электроники со штепсельным блоком питания: 2 кг (без подставки для прибора) LCD монохромный, 240 x 160 точек, с фоновой подсветкой Высота цифр индикации измерительных осей: примерно 13 мм в 0,0001 мм; 0,001 мм; 0,01 мм 0,00001 дюйма; 0,0001 дюйма; 0,001 дюйма 0,001° десятично; ° мин, сек T1; T2; T3 sin/cos 1Vss 15 pol. Sub D 1x RS 232, 1x USB устройство подключения к PC для обмена данными и установки программного обеспечения, 1 x USB Master 16FAT max. 3 GB USB накопитель; подключение к USB-принтеру, предпочтительно Mahr № 4429015 Поддерживает только протокол принтера HP PCL5 мм / дюйм, переключение в МЕНЮ
