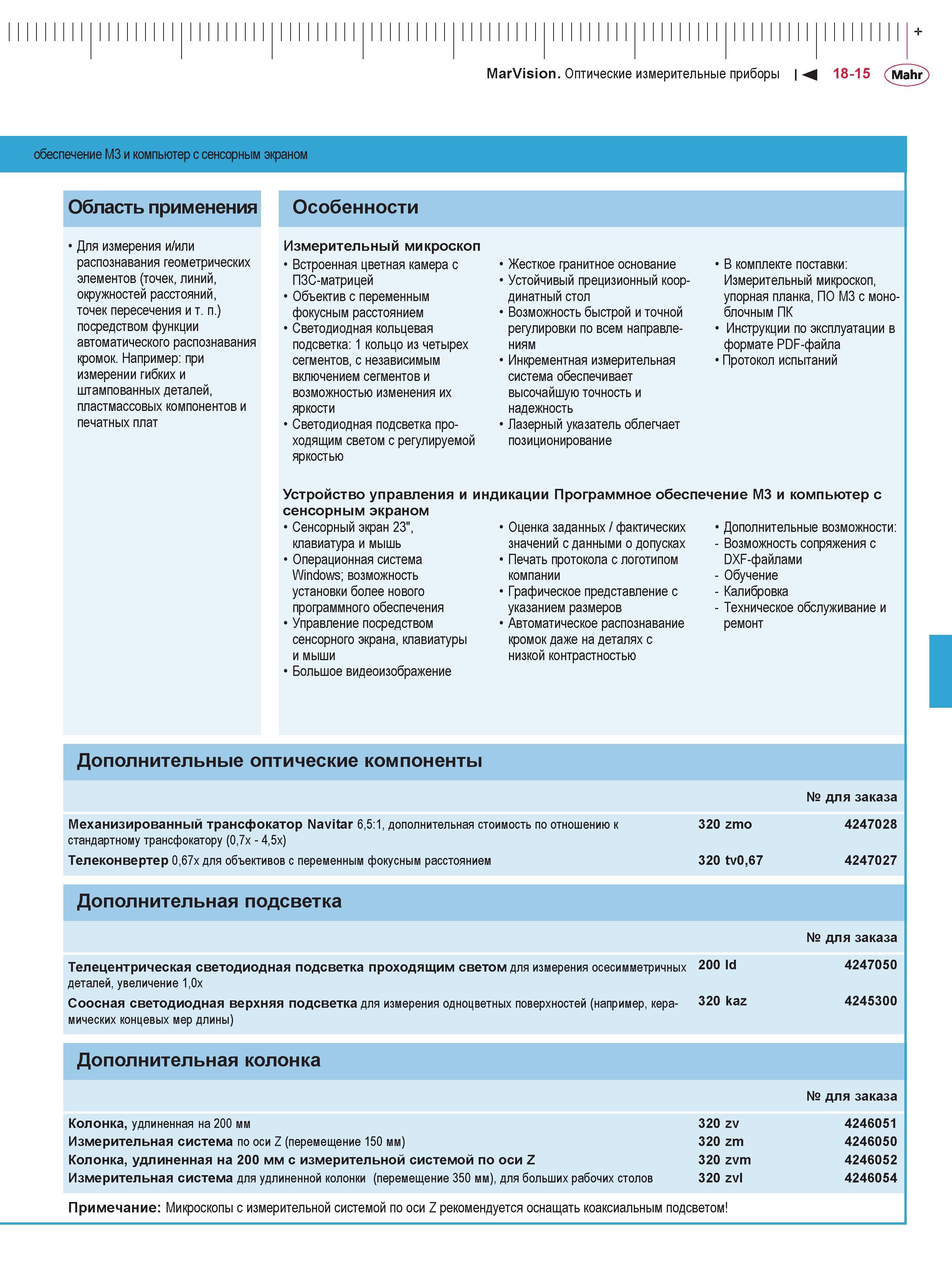

MarVision. Оптические измерительные приборы М 18-15 Mahr обеспечение M3 и компьютер с сенсорным экраном Область применения Для измерения и/или распознавания геометрических элементов (точек, линий, окружностей расстояний, точек пересечения и т. п.) посредством функции автоматического распознавания кромок. например: при измерении гибких и штампованных деталей, пластмассовых компонентов и печатных плат особенности измерительный микроскоп Встроенная цветная камера с ПзС-матрицей Объектив с переменным фокусным расстоянием Светодиодная кольцевая подсветка: 1 кольцо из четырех сегментов, с независимым включением сегментов и возможностью изменения их яркости Светодиодная подсветка проходящим светом с регулируемой яркостью Жесткое гранитное основание Устойчивый прецизионный координатный стол Возможность быстрой и точной регулировки по всем направлениям Инкрементная измерительная система обеспечивает высочайшую точность и надежность лазерный указатель облегчает позиционирование В комплекте поставки: Измерительный микроскоп, упорная планка, ПО м3 с моноблочным ПК Инструкции по эксплуатации в формате PDF-файла Протокол испытаний индикации программное обеспечение M3 и компьютер с Устройство управления и сенсорным экраном Сенсорный экран 23", клавиатура и мышь Операционная система Windows; возможность установки более нового программного обеспечения Управление посредством сенсорного экрана, клавиатуры и мыши Большое видеоизображение Оценка заданных / фактических значений с данными о допусках Печать протокола с логотипом компании графическое представление с указанием размеров Автоматическое распознавание кромок даже на деталях с низкой контрастностью Дополнительные возможности: - Возможность сопряжения с DXF-файлами - Обучение - Калибровка - техническое обслуживание и ремонт Дополнительные оптические компоненты № для заказа механизированный трансфокатор Navitar 6,5:1, дополнительная стоимость по отношению к 320 zmo 4247028 стандартному трансфокатору (0,7x - 4,5x) телеконвертер 0,67x для объективов с переменным фокусным расстоянием 320 tv0,67 4247027 Дополнительная подсветка № для заказа телецентрическая светодиодная подсветка проходящим светом для измерения осесимметричных 200 ld 4247050 деталей, увеличение 1,0x соосная светодиодная верхняя подсветка для измерения одноцветных поверхностей (например, кера- 320 kaz 4245300 мических концевых мер длины) Дополнительная колонка № для заказа колонка, удлиненная на 200 мм измерительная система по оси Z (перемещение 150 мм) колонка, удлиненная на 200 мм с измерительной системой по оси Z измерительная система для удлиненной колонки (перемещение 350 мм), для больших рабочих столов 320 zv 320 zm 320 zvm 320 zvl 4246051 4246050 4246052 4246054 примечание: микроскопы с измерительной системой по оси Z рекомендуется оснащать коаксиальным подсветом
