381 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.15-17

Каталог MAHR 2016 Инструмент измерительный Стр. 15-17 0381 Lab2u

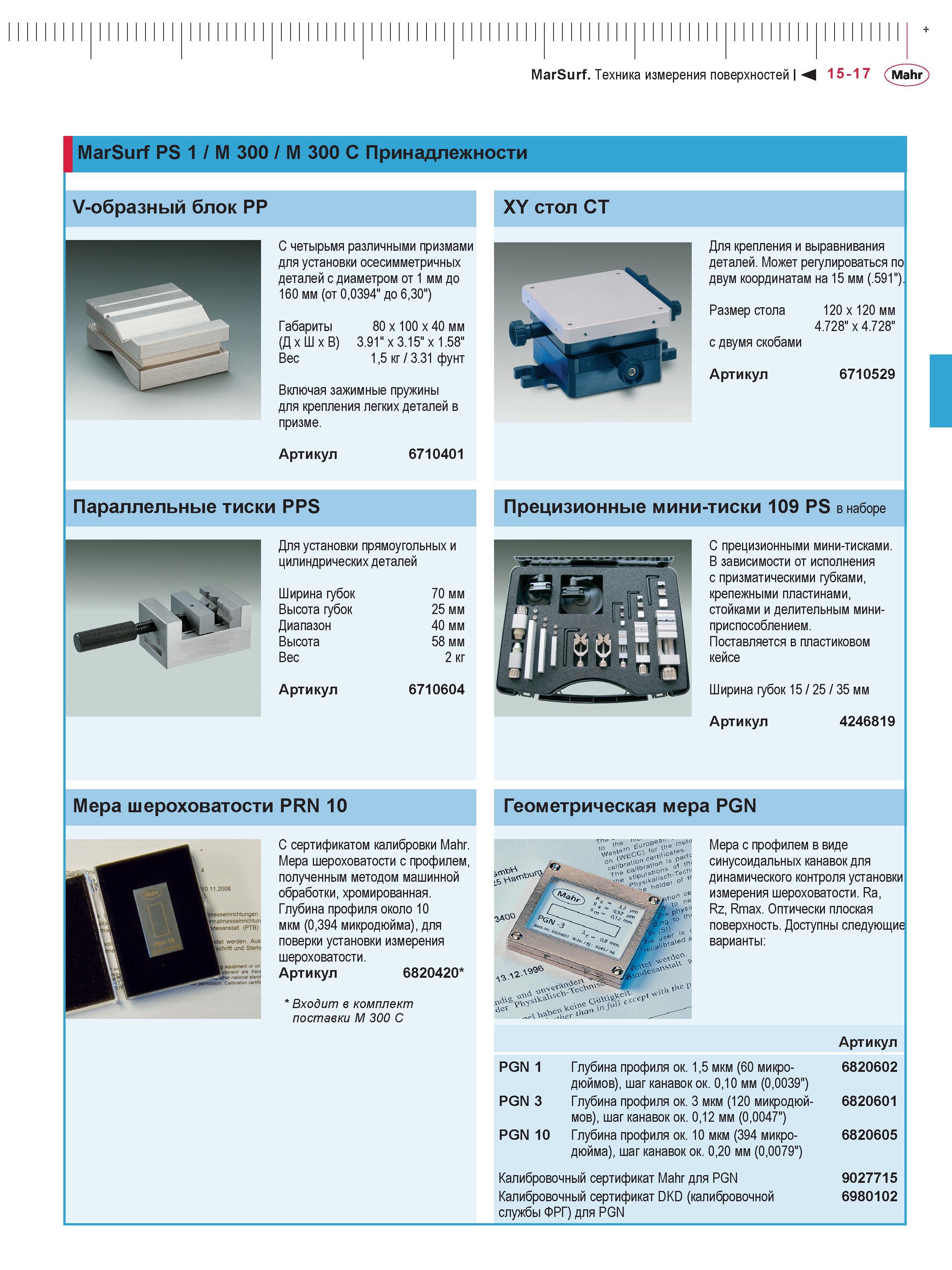

MarSurf. Техника измерения поверхностей I М 15-17 (Mahr I MarSurf PS 1 / M 300 / M 300 C Принадлежности V-образный блок PP С четырьмя различными призмами для установки осесимметричных деталей с диаметром от 1 мм до 160 мм (от 0,0394" до 6,30") Габариты 80 x 100 x 40 мм (Д x x В) 3.91" x 3.15" x 1.58" Вес 1,5 кг / 3.31 фунт Включая зажимные пружины для крепления легких деталей в призме. Артикул Параллельные тиски PPS 6710401 Для установки прямоугольных и цилиндрических деталей Ширина губок 70 мм Высота губок 25 мм Диапазон 40 мм Высота 58 мм Вес 2 кг Артикул 6710604 Мера шероховатости PRN 10 1 С сертификатом калибровки Wlahr. Мера шероховатости с профилем, полученным методом машинной обработки, хромированная. Глубина профиля около 10 мкм (0,394 микродюйма), для поверки установки измерения шероховатости. Артикул 6820420* * Входит в комплект поставки М 300 С XY стол CT Для крепления и выравнивания деталей. Может регулироваться по двум координатам на 15 мм (.591" Размер стола 120 x 120 мм 4.728" x 4.728" с двумя скобами Артикул 6710529 Прецизионные мини-тиски 109 PS в наборе С прецизионными мини-тисками. В зависимости от исполнения с призматическими губками, крепежными пластинами, стойками и делительным миниприспособлением. Поставляется в пластиковом кейсе Ширина губок 15 / 25 / 35 мм Артикул 4246819 Геометрическая мера PGN Мера с профилем в виде синусоидальных канавок для динамического контроля установки измерения шероховатости. Ra, Rz, Rmax. Оптически плоская поверхность. Доступны следующие варианты: PGN 1 Глубина профиля ок. 1,5 мкм (60 микро- дюймов), шаг канавок ок. 0,10 мм (0,0039") PGN 3 Глубина профиля ок. 3 мкм (120 микродюй- мов), шаг канавок ок. 0,12 мм (0,0047") PGN 10 Глубина профиля ок. 10 мкм (394 микро- дюйма), шаг канавок ок. 0,20 мм (0,0079") Калибровочный сертификат Mahr для PGN Калибровочный сертификат DKD (калибровочной службы ФРГ) для PGN Артикул 6820602 6820601 6820605 9027715 6980102 +
