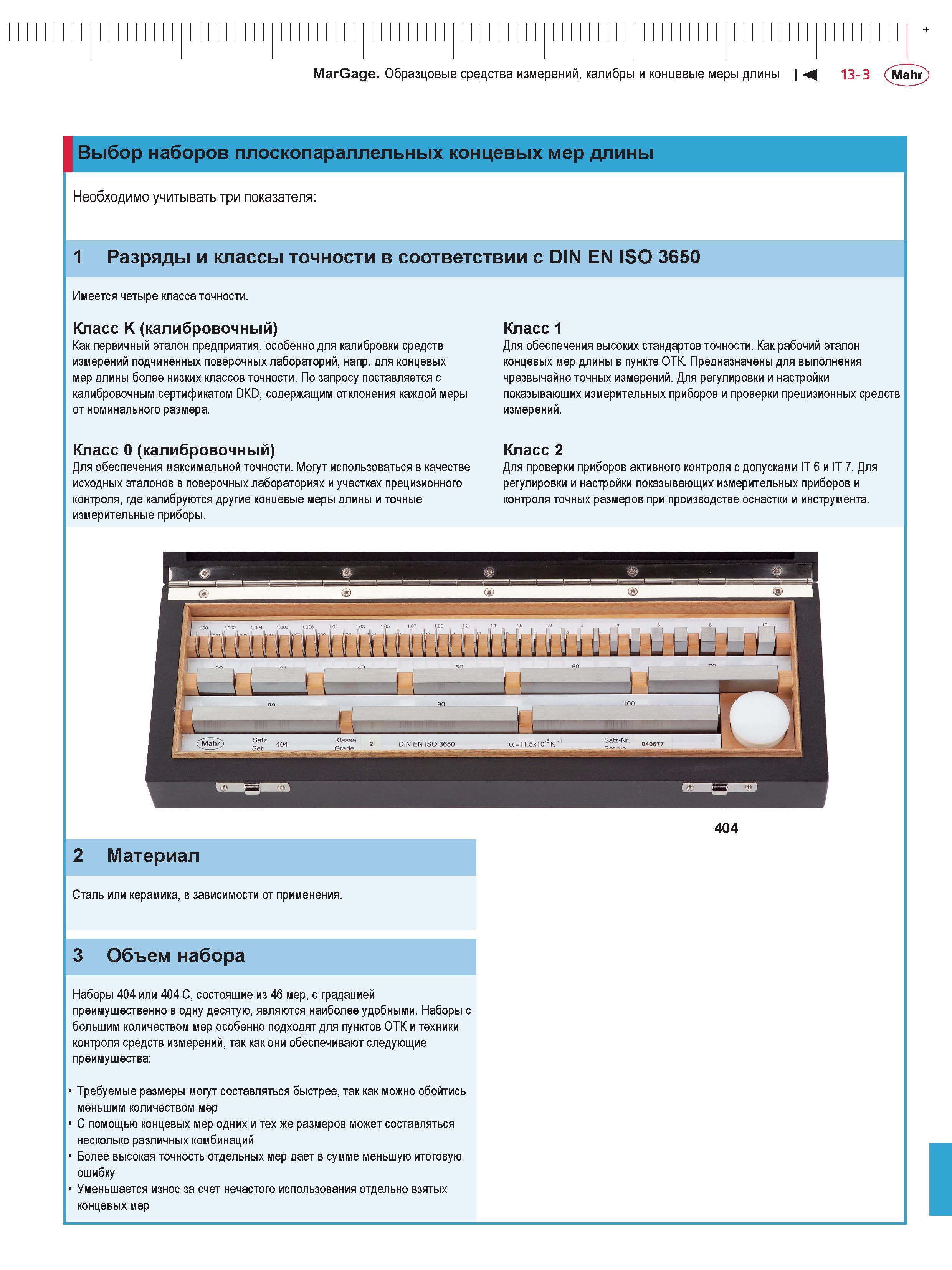

MarGage. Образцовые средства измерений, калибры и концевые меры длины М 13-3 (Mahr Выбор наборов плоскопараллельных концевых мер длины Необходимо учитывать три показателя: 1 Разряды и классы точности в соответствии с DIN EN ISO 3650 Имеется четыре класса точности. класс K (калибровочный) Как первичный эталон предприятия, особенно для калибровки средств измерений подчиненных поверочных лабораторий, напр. для концевых мер длины более низких классов точности. По запросу поставляется с калибровочным сертификатом DKD, содержащим отклонения каждой меры от номинального размера. класс 0 (калибровочный) Для обеспечения максимальной точности. Могут использоваться в качестве исходных эталонов в поверочных лабораториях и участках прецизионного контроля, где калибруются другие концевые меры длины и точные измерительные приборы. класс 1 Для обеспечения высоких стандартов точности. Как рабочий эталон концевых мер длины в пункте ОТК. Предназначены для выполнения чрезвычайно точных измерений. Для регулировки и настройки показывающих измерительных приборов и проверки прецизионных средств измерений. класс 2 Для проверки приборов активного контроля с допусками IT 6 и IT 7. Для регулировки и настройки показывающих измерительных приборов и контроля точных размеров при производстве оснастки и инструмента. 404 2 материал Сталь или керамика, в зависимости от применения. 3 объем набора Наборы 404 или 404 C, состоящие из 46 мер, с градацией преимущественно в одну десятую, являются наиболее удобными. Наборы с большим количеством мер особенно подходят для пунктов ОТК и техники контроля средств измерений, так как они обеспечивают следующие преимущества: Требуемые размеры могут составляться быстрее, так как можно обойтись меньшим количеством мер С помощью концевых мер одних и тех же размеров может составляться несколько различных комбинаций Более высокая точность отдельных мер дает в сумме меньшую итоговую ошибку Уменьшается износ за счет нечастого использования отдельно взятых концевых мер +
