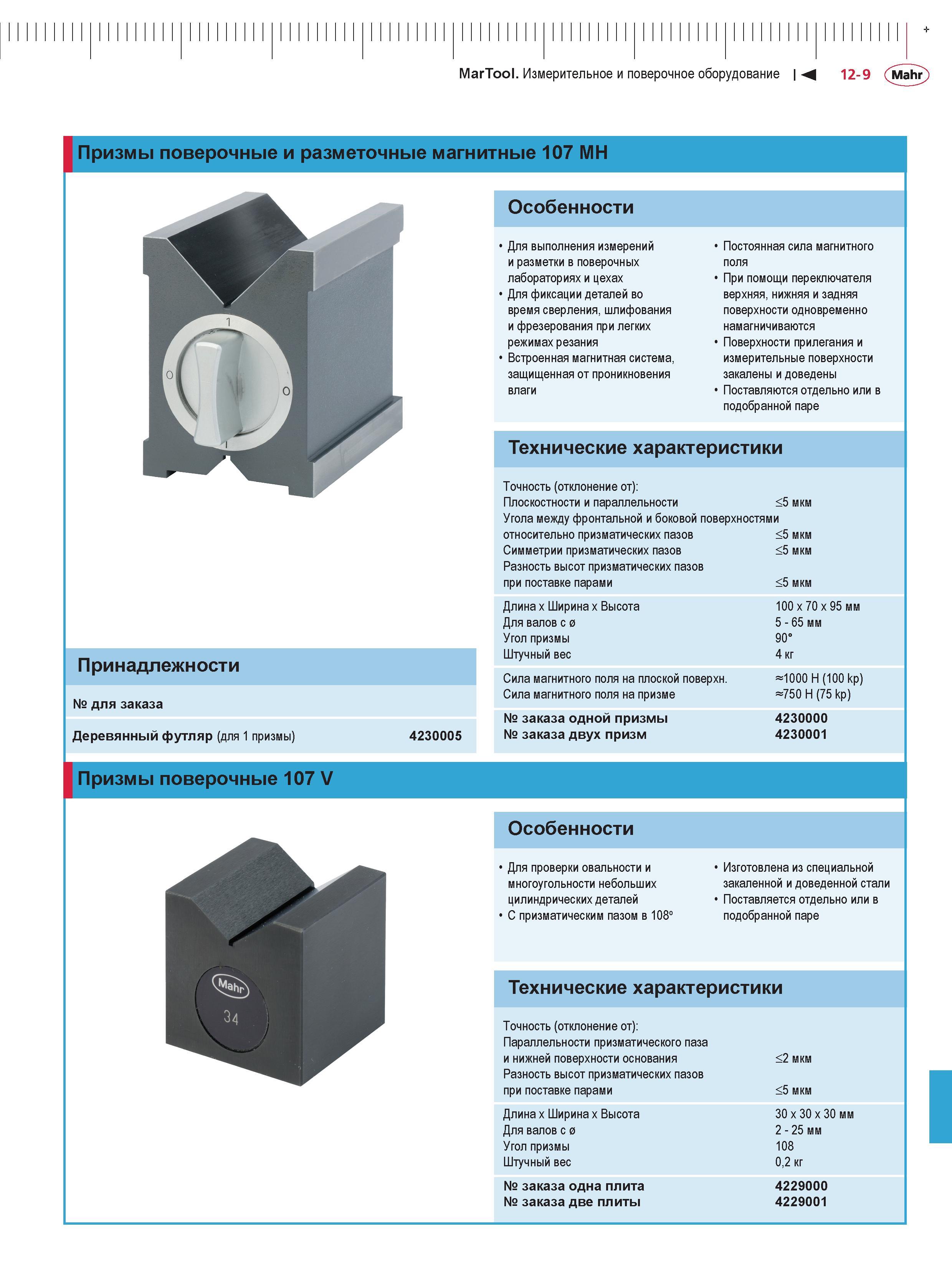

331 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.12-9

Каталог MAHR 2016 Инструмент измерительный Стр. 12-9 0331 Lab2u

MarTool. Измерительное и поверочное оборудование М 12-9 (Mahr Призмы поверочные и разметочные магнитные 107 MH Особенности Для выполнения измерений и разметки в поверочных лабораториях и цехах Для фиксации деталей во время сверления, шлифования и фрезерования при легких режимах резания Встроенная магнитная система, защищенная от проникновения влаги Постоянная сила магнитного поля При помощи переключателя верхняя, нижняя и задняя поверхности одновременно намагничиваются Поверхности прилегания и измерительные поверхности закалены и доведены Поставляются отдельно или в подобранной паре Принадлежности № для заказа Деревянный футляр (для 1 призмы) 4230005 Технические характеристики Точность (отклонение от): Плоскостности и параллельности <5 мкм Угола между фронтальной и боковой поверхностями относительно призматических пазов <5 мкм Симметрии призматических пазов <5 мкм Разность высот призматических пазов при поставке парами <5 мкм Длина х Ширина х Высота 100 x 70 x 95 мм Для валов с 0 5 - 65 мм Угол призмы 90° Штучный вес 4 кг Сила магнитного поля на плоской поверхн. 1000 Н (100 kp) Сила магнитного поля на призме 750 Н (75 kp) № заказа одной призмы 4230000 № заказа двух призм 4230001 Призмы поверочные 107 V Особенности Для проверки овальности и многоугольности небольших цилиндрических деталей С призматическим пазом в 108° Изготовлена из специальной закаленной и доведенной стали Поставляется отдельно или в подобранной паре Технические характеристики Точность (отклонение от): Параллельности призматического паза и нижней поверхности основания <2 мкм Разность высот призматических пазов при поставке парами <5 мкм Длина x Ширина x Высота 30 x 30 x 30 мм Для валов с 0 2 - 25 мм Угол призмы 108 Штучный вес 0,2 кг № заказа одна плита 4229000 № заказа две плиты 4229001 +
