309 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.10-21

Каталог MAHR 2016 Инструмент измерительный Стр. 10-21 0309 Lab2u

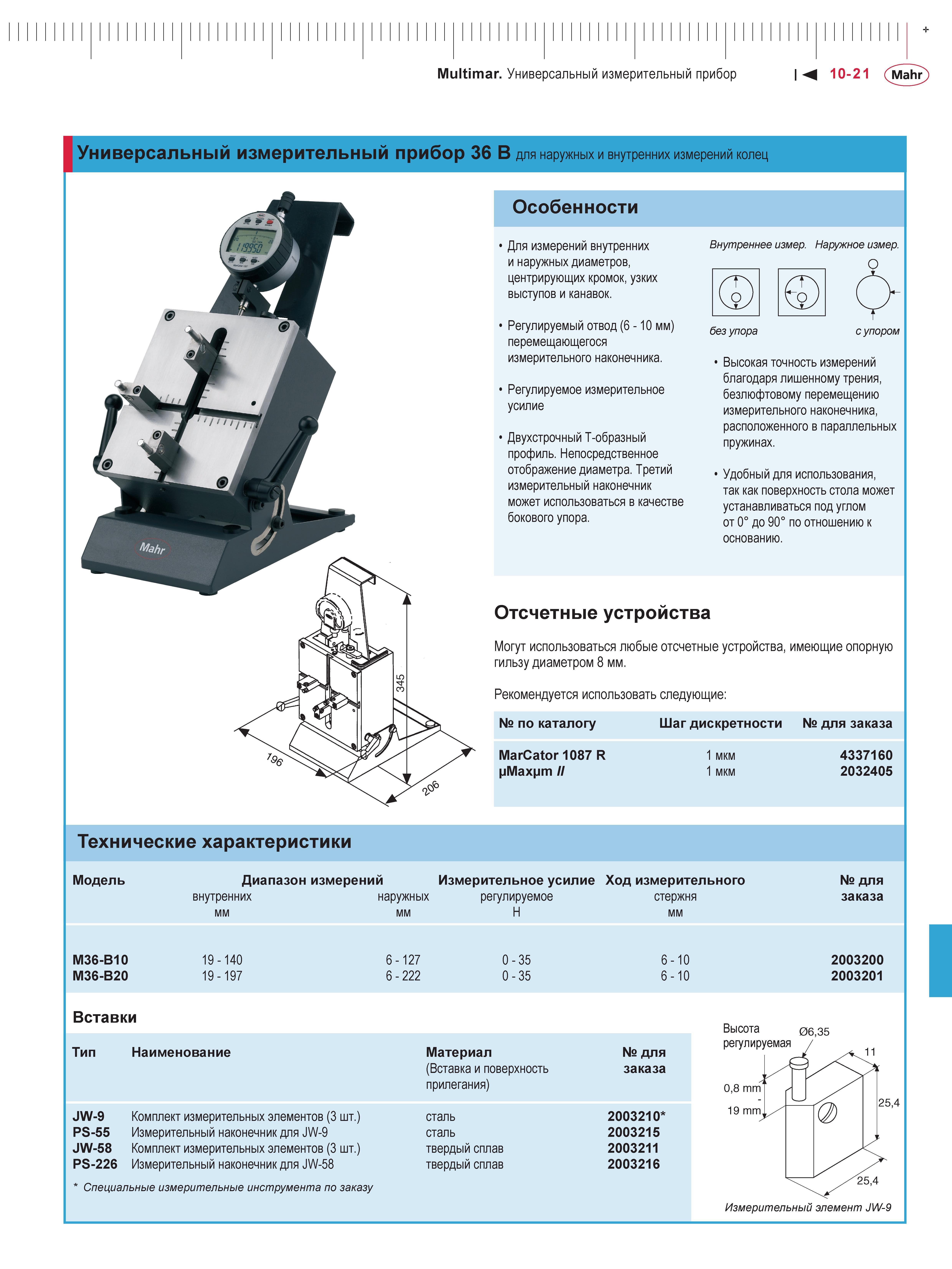

Multimar. Универсальный измерительный прибор 10-21 Mahr I Универсальный измерительный прибор 36 B для наружных и внутренних измерений колец Особенности Для измерений внутренних и наружных диаметров, центрирующих кромок, узких выступов и канавок. Регулируемый отвод (6 - 10 мм) перемещающегося измерительного наконечника. Регулируемое измерительное усилие Двухстрочный Т-образный профиль. Непосредственное отображение диаметра. Третий измерительный наконечник может использоваться в качестве бокового упора. Отсчетные устройства Внутреннее измер. Наружное измер. без упора с упором 1 Высокая точность измерений благодаря лишенному трения, безлюфтовому перемещению измерительного наконечника, расположенного в параллельных пружинах. 1 Удобный для использования, так как поверхность стола может устанавливаться под углом от 0° до 90° по отношению к основанию. Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие: № по каталогу Шаг дискретности № для заказа MarCator 1087 R 1 мкм 4337160 pMaxpm II 1 мкм 2032405 Технические характеристики Модель Диапазон измерений Измерительное усилие Ход измерительного внутренних наружных регулируемое стержня мм Н мм M36-B10 M36-B20 19 - 140 19 - 197 Вставки Тип Наименование JW-9 Комплект измерительных элементов (3 шт.) PS-55 Измерительный наконечник для JW-9 JW-58 Комплект измерительных элементов (3 шт.) PS-226 Измерительный наконечник для JW-58 * Специальные измерительные инструмента по заказу 6 - 127 0 - 35 6 - 222 0 - 35 Материал (Вставка и поверхность прилегания) сталь сталь твердый сплав твердый сплав 6 - 10 6 - 10 № для заказа 2003200 2003201 № для заказа 2003210* 2003215 2003211 2003216 Высота 06)35 регулируемая 0,8 mm 19 mm 25,4 Измерительный элемент JW-9 +
