304 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.10-16

Каталог MAHR 2016 Инструмент измерительный Стр. 10-16 0304 Lab2u

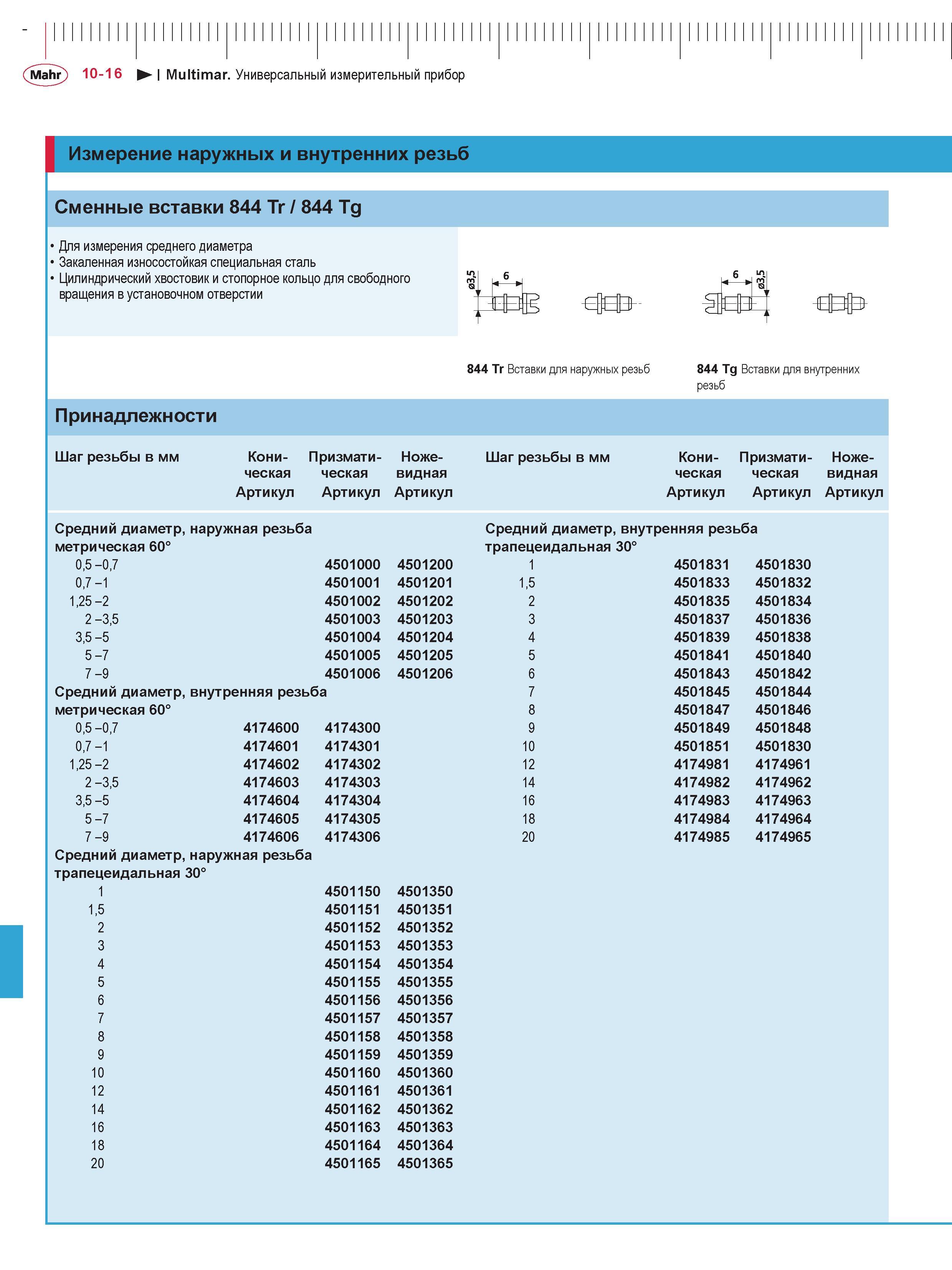

Mahr 10-16 Multimar. Универсальный измерительный прибор Измерение наружных и внутренних резьб Сменные вставки 844 Tr / 844 Tg 1 Для измерения среднего диаметра 1 Закаленная износостойкая специальная сталь 1 Цилиндрический хвостовик и стопорное кольцо для свободного вращения в установочном отверстии №- dt3E 844 Tr Вставки для наружных резьб 844 Tg Вставки для внутренних резьб Принадлежности Шаг резьбы в мм Кони- Призмати- Ноже- Шаг резьбы в мм Кони- Призмати- ческая ческая видная ческая ческая Артикул Артикул Артикул Артикул Артикул Средний диаметр, наружная резьба Средний диаметр, внутренняя резьба метрическая 60° трапецеидальная 30° 0,5 -0,7 4501000 4501200 1 4501831 4501830 0,7 -1 4501001 4501201 1,5 4501833 4501832 1,25 -2 4501002 4501202 2 4501835 4501834 2 -3,5 4501003 4501203 3 4501837 4501836 3,5 -5 4501004 4501204 4 4501839 4501838 7 - 5 4501005 4501205 5 4501841 4501840 9 - 7 4501006 4501206 6 4501843 4501842 Средний диаметр, внутренняя резьба 7 4501845 4501844 метрическая 60° 8 4501847 4501846 0,5 -0,7 4174600 4174300 9 4501849 4501848 0,7 -1 4174601 4174301 10 4501851 4501830 1,25 -2 4174602 4174302 12 4174981 4174961 2 -3,5 4174603 4174303 14 4174982 4174962 3,5 -5 4174604 4174304 16 4174983 4174963 7 - 5 4174605 4174305 18 4174984 4174964 9 - 7 4174606 4174306 20 4174985 4174965 Средний диаметр, наружная резьба трапецеидальная 30° 1 4501150 4501350 1,5 4501151 4501351 2 4501152 4501352 3 4501153 4501353 4 4501154 4501354 5 4501155 4501355 6 4501156 4501356 7 4501157 4501357 8 4501158 4501358 9 4501159 4501359 10 4501160 4501360 12 4501161 4501361 14 4501162 4501362 16 4501163 4501363 18 4501164 4501364 20 4501165 4501365 видная
