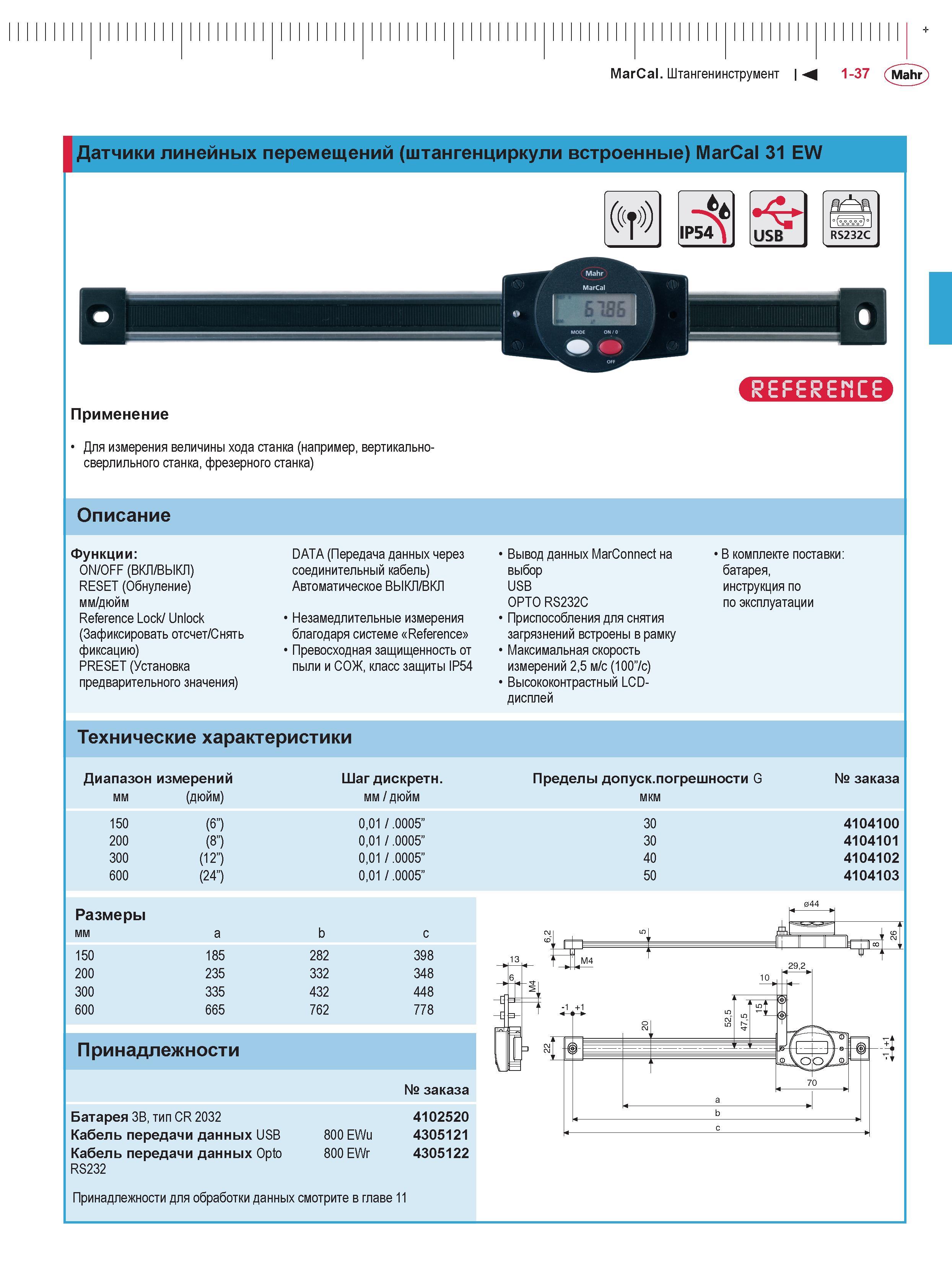

MarCal. Штангенинструмент М 1-37 Mahr I Датчики линейных перемещений (штангенциркули встроенные) MarCal 31 EW Применение Для измерения величины хода станка (например, вертикальносверлильного станка, фрезерного станка) Описание Функции: ON/OFF (ВКЛ/ВЫКЛ) RESET (Обнуление) мм/дюйм Reference Lock/ Unlock (Зафиксировать отсчет/Снять фиксацию) PRESET (Установка предварительного значения) DATA (Передача данных через соединительный кабель) Автоматическое ВЫКЛ/ВКЛ Незамедлительные измерения благодаря системе Reference Превосходная защищенность от пыли и СОЖ, класс защиты IP54 Вывод данных MarConnect на выбор USB OPTO RS232C Приспособления для снятия загрязнений встроены в рамку Максимальная скорость измерений 2,5 м/с (100”/с) Высококонтрастный LCD-дисплей В комплекте поставки: батарея, инструкция по по эксплуатации Технические характеристики Диапазон измерений Шаг дискретн. мм (дюйм) мм/дюйм 150 (6”) 0,01 / .0005” 200 (8”) 0,01 / .0005” 300 (12”) 0,01 / .0005” 600 (24”) 0,01 / .0005” Размеры мм a b с 150 185 282 398 200 235 332 348 300 335 432 448 600 665 762 778 Пределы допуск.погрешности G мкм 30 30 40 50 № заказа 4104100 4104101 4104102 4104103 Принадлежности № заказа Батарея 3В, тип CR 2032 4102520 Кабель передачи данных USB 800 EWu 4305121 Кабель передачи данных Opto 800 EWr 4305122 RS232 Принадлежности для обработки данных смотрите в главе 11
