68 Каталог КЗТС 2019 Монолитный инструмент по металлу Фрезы Сверла Развертки Стр.66

Каталог КЗТС 2019 Монолитный инструмент для металлообработки Стр. 66 0068 Lab2u

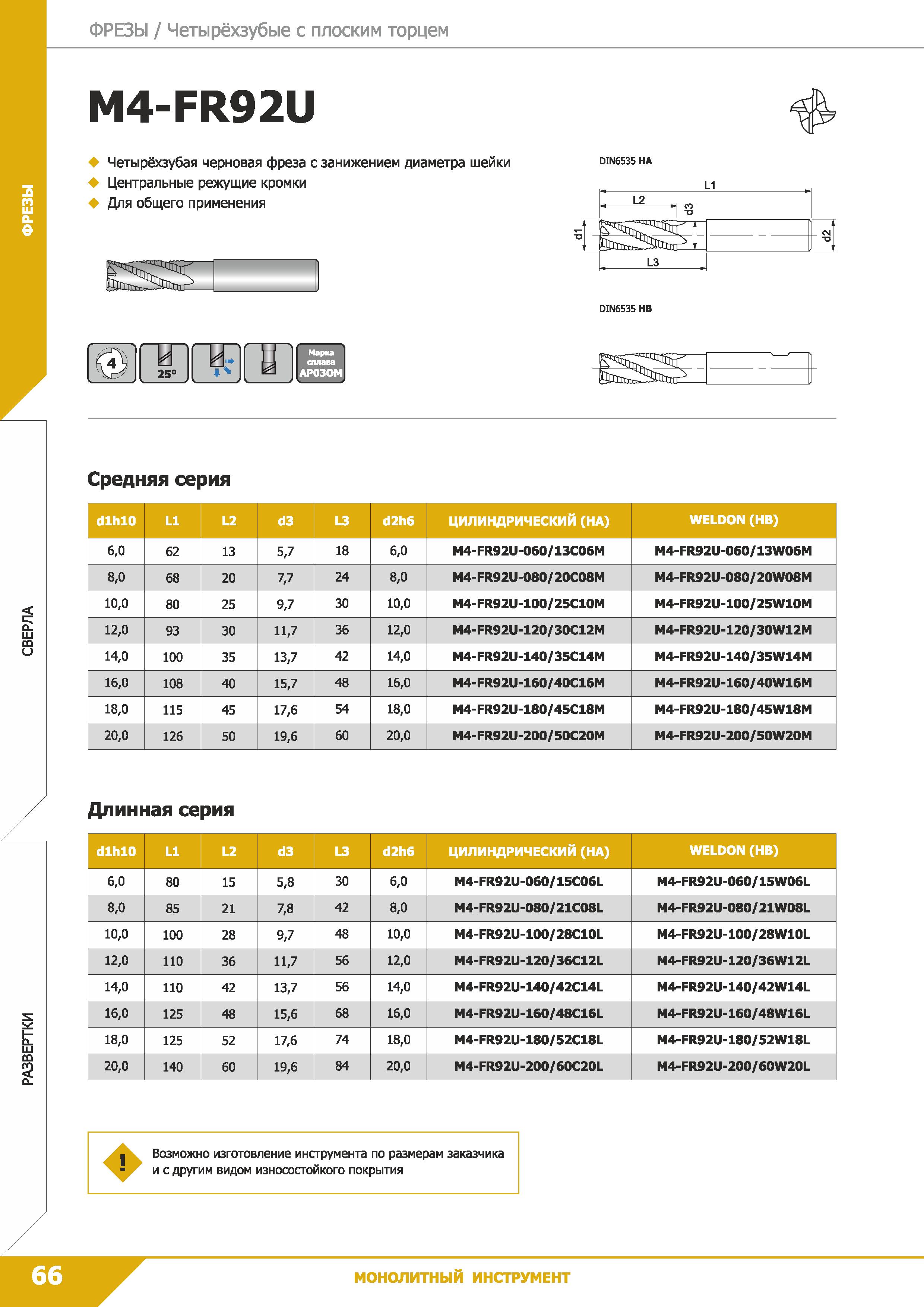

Фрезы Четырёхзубые с плоским торцем m в. е Средняя серия dlhlO L1 L2 d3 L3 d2h6 ЦИЛИНДРИЧЕСКИЙ (НА) WELDON (НВ) 6,0 62 13 5,7 18 6,0 M4-FR92U-060/13С06М M4-FR92U-060/13W06M 8,0 68 20 7,7 24 8,0 M4-FR92U-080/20C08M M4-FR92U-080/20W08M 10,0 80 25 9,7 30 10,0 M4-FR92U-100/25C10M M4-FR92U-100/25W10M 12,0 93 30 11,7 36 12,0 M4-FR92U-120/30C12M M4-FR92U-120/30W12M 14,0 100 35 13,7 42 14,0 M4-FR92U-140/35C14M M4-FR92U-140/35W14M 16,0 108 40 15,7 48 16,0 M4-FR92U-160/40C16M M4-FR92U-160/40W16M 18,0 115 45 17,6 54 18,0 M4-FR92U-180/45C18M M4-FR92U-180/45W18M 20,0 126 50 19,6 60 20,0 M4-FR92U-200/50C20M M4-FR92U-200/50W20M Длинная серия dlhlO LI L2 d3 L3 d2h6 ЦИЛИНДРИЧЕСКИЙ (НА) WELDON (НВ) 6,0 80 15 5,8 30 6,0 M4-FR92U-060/15C06L M4-FR92U-060/15W06L 8,0 85 21 7,8 42 8,0 M4-FR92U-080/21C08L M4-FR92U-080/21W08L 10,0 100 28 9,7 48 10,0 M4-FR92U-100/28C10L M4-FR92U-100/28W10L 12,0 110 36 11,7 56 12,0 M4-FR92U-120/36C12L M4-FR92U-120/36W12L 14,0 110 42 13,7 56 14,0 M4-FR92U-140/42C14L M4-FR92U-140/42W14L 16,0 125 48 15,6 68 16,0 M4-FR92U-160/48C16L M4-FR92U-160/48W16L 18,0 125 52 17,6 74 18,0 M4-FR92U-180/52C18L M4-FR92U-180/52W18L 20,0 140 60 19,6 84 20,0 M4-FR92U-200/60C20L M4-FR92U-200/60W20L Возможно изготовление инструмента по размерам заказчика и с другим видом износостойкого покрытия МОНОЛИТНЫЙ ИНСТРУМЕНТ M4-FR92U Четырёхзубая черновая фреза с занижением диаметра шейки Центральные режущие кромки Для общего применения DIN6535 НА L1 L2 +-И со 1 - О L3 DIN6535 НВ и У- j- Марка 1 25°
