226 Каталог КЗТС 2019 Монолитный инструмент по металлу Фрезы Сверла Развертки Стр.224

Каталог КЗТС 2019 Монолитный инструмент для металлообработки Стр. 224 0226 Lab2u

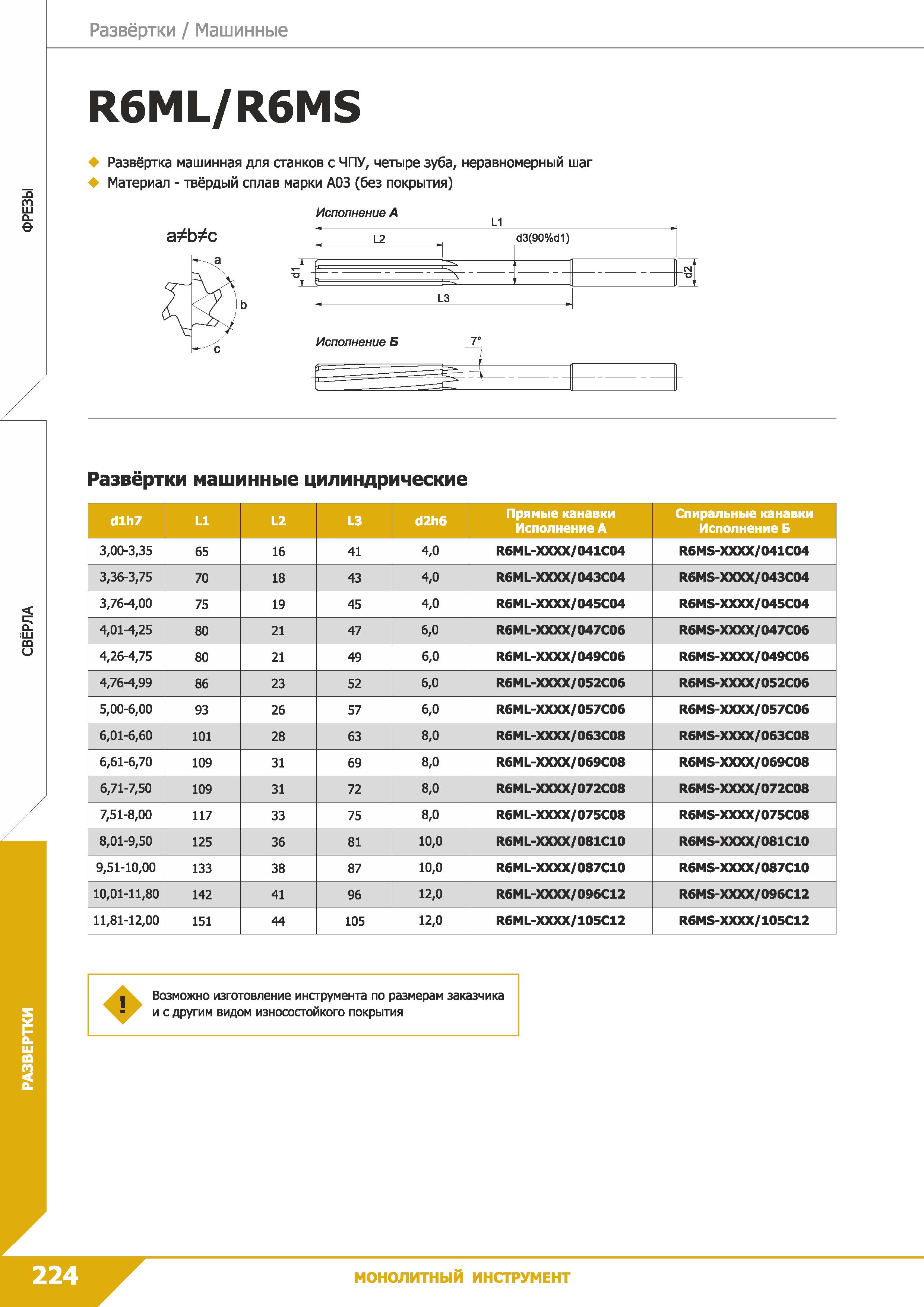

Развёртки Машинные R6ML/R6MS Развёртка машинная для станков с ЧПУ, четыре зуба, неравномерный шаг Материал - твёрдый сплав марки АОЗ (без покрытия) Исполнение А а Ь с L1 L2 d3(90%d1) t '-г ‘ т г it .. "N 1 L3 Исполнение Б Развёртки машинные цилиндрические .... . „ . - ,, .... Прямые канавки Спиральные канавки dlh7 L1 LZ L3 d2h6 Исполнение А Исполнение Б 3,00-3,35 65 16 41 4,0 R6ML-XXXX/041C04 R6MS-XXXX/ 041С04 3,36-3,75 70 18 43 4,0 R6ML-XXXX/043C04 R6MS-XXXX/043C04 3,76-4,00 75 19 45 4,0 R6ML-XXXX/045C04 R6MS-XXXX/045C04 4,01-4,25 80 21 47 6,0 R6ML-XXXX/047C06 R6MS-XXXX/047С06 4,26-4,75 80 21 49 6,0 R6ML-XXXX/049C06 R6MS-XXXX/049С06 4,76-4,99 86 23 52 6,0 R6ML-XXXX/052C06 R6MS-XXXX/052С06 5,00-6,00 93 26 57 6,0 R6ML-XXXX/057C06 R6MS-XXXX/057С06 6,01-6,60 101 28 63 8,0 R6ML-XXXX/063C08 R6MS-XXXX/063C08 6,61-6,70 109 31 69 8,0 R6ML-XXXX/069C08 R6MS-XXXX/069C08 6,71-7,50 109 31 72 8,0 R6ML-XXXX/072C08 R6MS-XXXX/072C08 7,51-8,00 117 33 75 8,0 R6ML-XXXX/075C08 R6MS-XXXX/075C08 8,01-9,50 125 36 81 10,0 R6ML-XXXX/081C10 R6MS-XXXX/ 081С10 9,51-10,00 133 38 87 10,0 R6ML-XXXX/087C10 R6MS-XXXX/087С10 10,01-11,80 142 41 96 12,0 R6ML-XXXX/096C12 R6MS-XXXX/096С12 11,81-12,00 151 44 105 12,0 R6ML-XXXX/105C12 R6MS-XXXX/ 105С12 Возможно изготовление инструмента по размерам заказчика и с другим видом износостойкого покрытия МОНОЛИТНЫЙ ИНСТРУМЕНТ
